Příspěvekod Dnuky » 13 bře 2016 21:07

Nazdar , tak prilozim aj ja nejake svoje DIY co do "studiovej techniky".
Vychadzal som z navrhov tohto pana http://gyraf.dk . G9 preamp a Gpultec pasivny EQ.
Nejake mierne upravy, hlavne co sa tyka zdrojovych casti, u G9 je externy zdroj. Kompletne prevrhnute PCB.
Podla datumov na prednych stikoch je vidno ze to pri mojej zaneprazdnenosti celkom trvalo :lol:

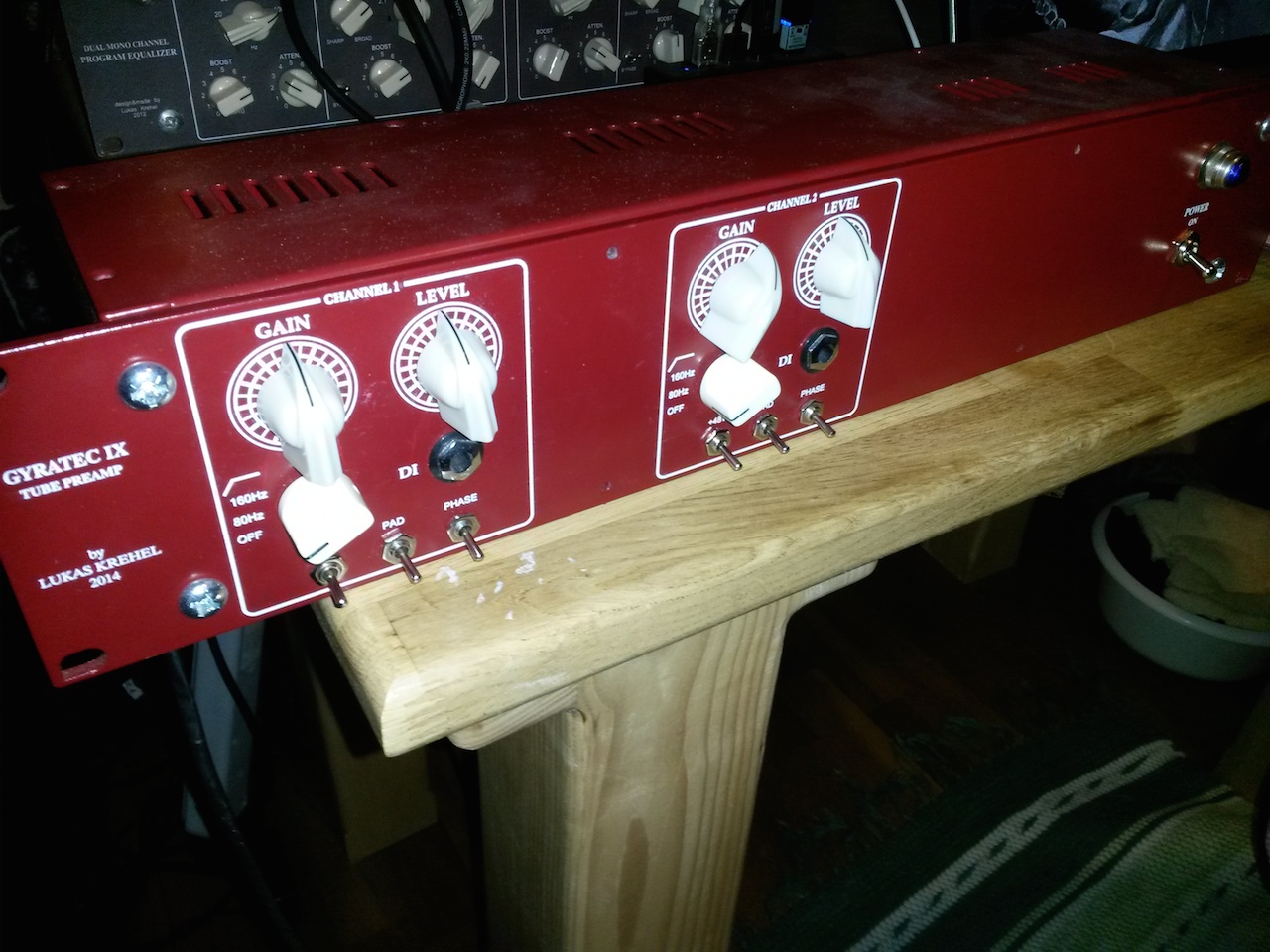

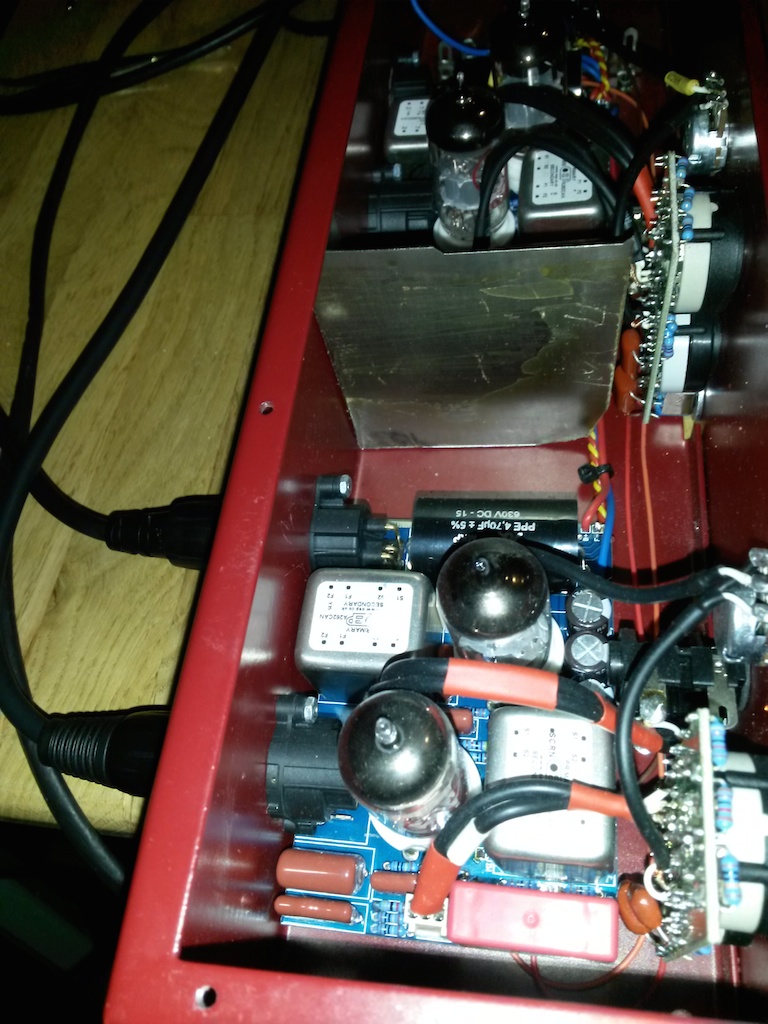

G9 1.jpg
G9 1.jpg (324.97 KiB) Zobrazeno 1144 krát

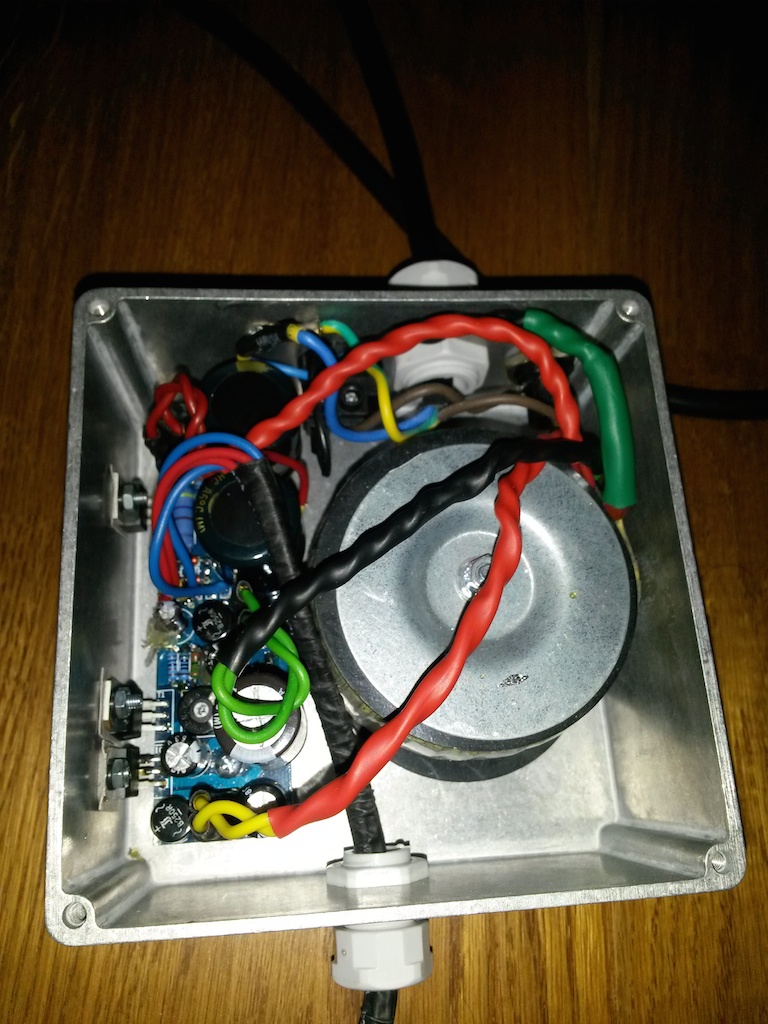

G9 2.jpg
G9 2.jpg (261.22 KiB) Zobrazeno 1144 krát

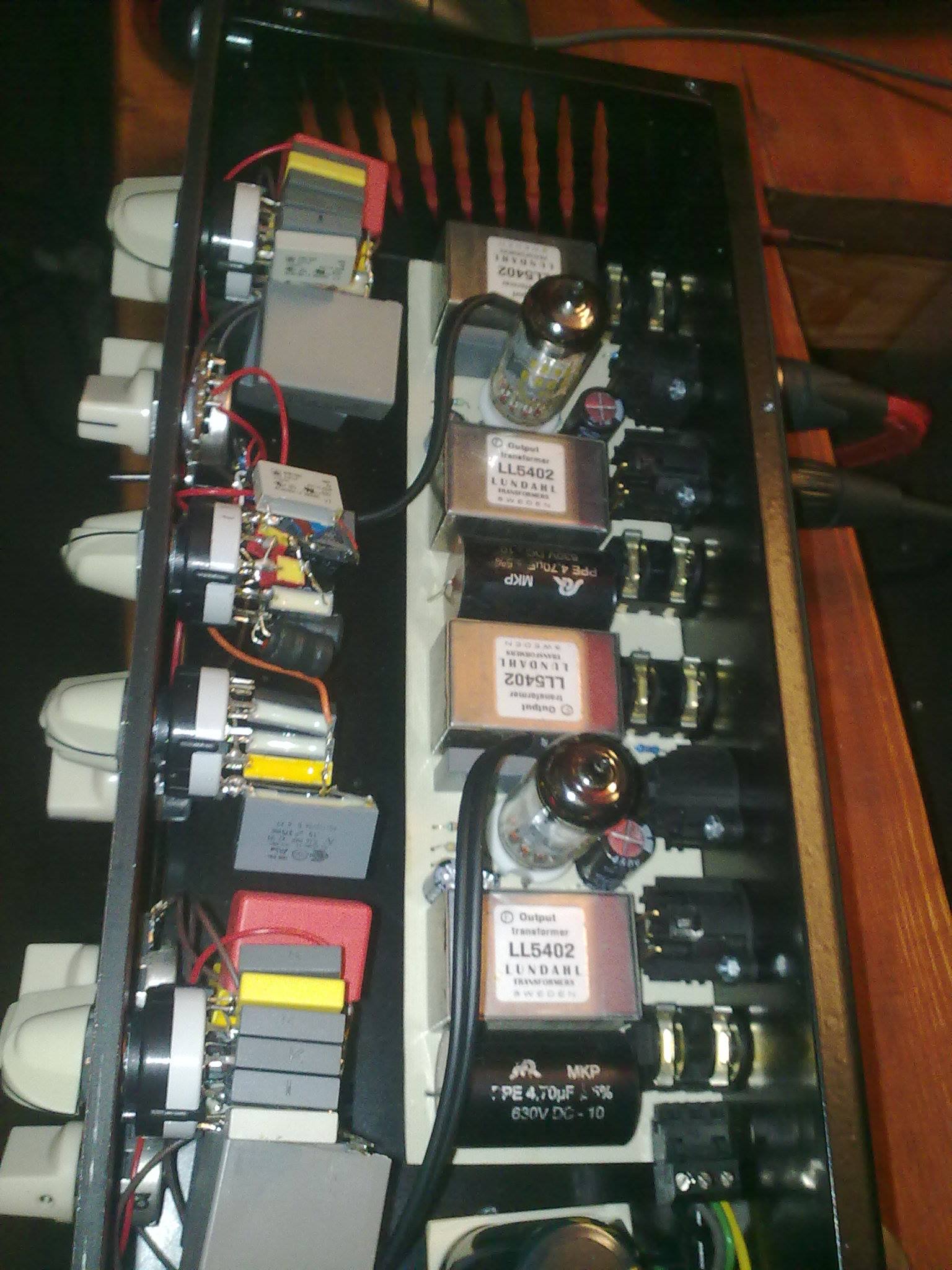

G9 3.jpg
G9 3.jpg (333.47 KiB) Zobrazeno 1144 krát
Dnuky

Příspěvky: 17
Registrován: 26. 12. 2009

Re: Lukasove DIY

Příspěvekod Dnuky » 13 bře 2016 21:11

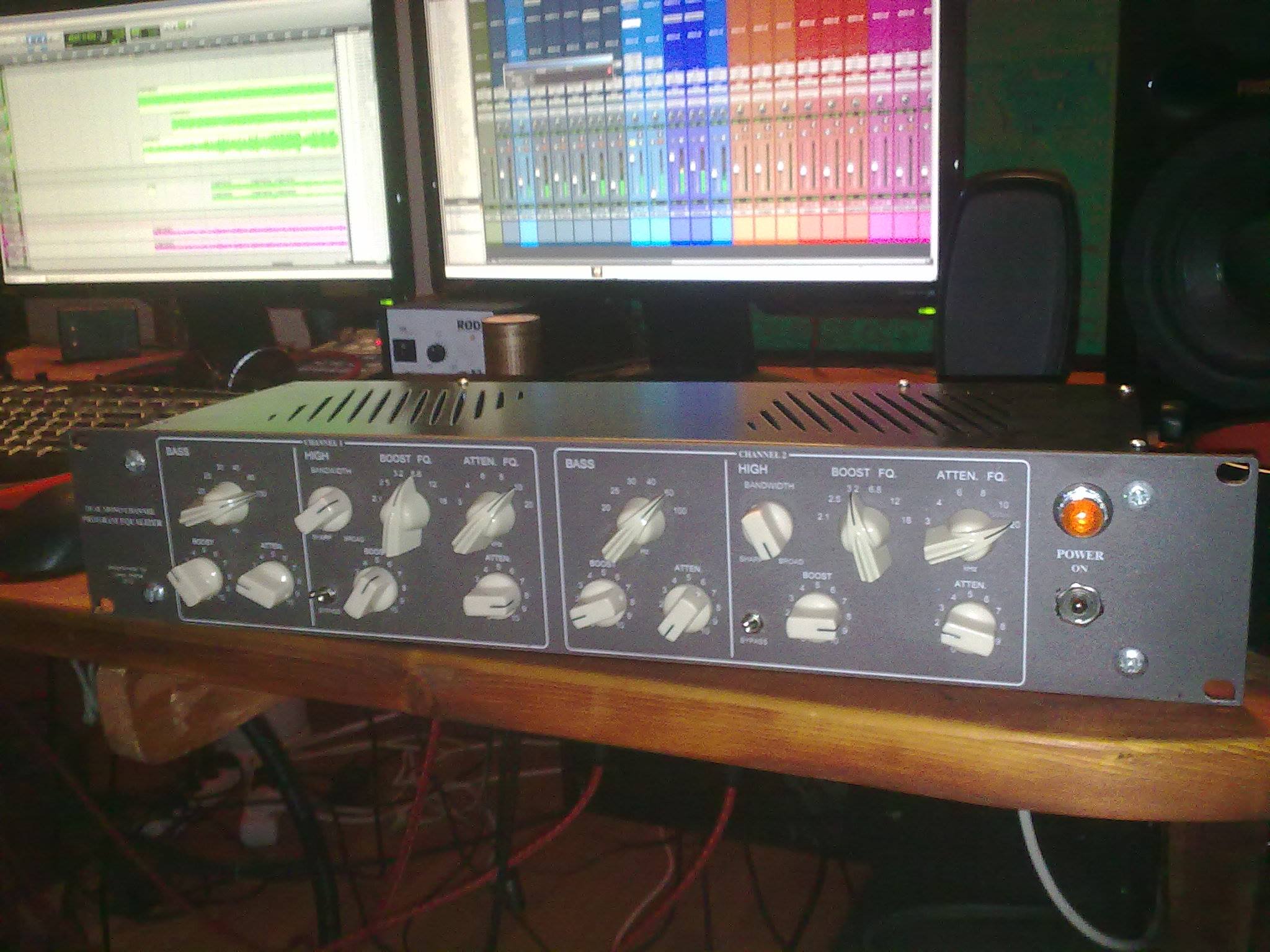

G Pultec



zdroj z G9
G9 zdroj.jpg
G9 zdroj.jpg (262.65 KiB) Zobrazeno 1140 krát
Dnuky

Příspěvky: 17
Registrován: 26. 12. 2009

Re: Lukasove DIY

Příspěvekod Dnuky » 13 bře 2016 21:14

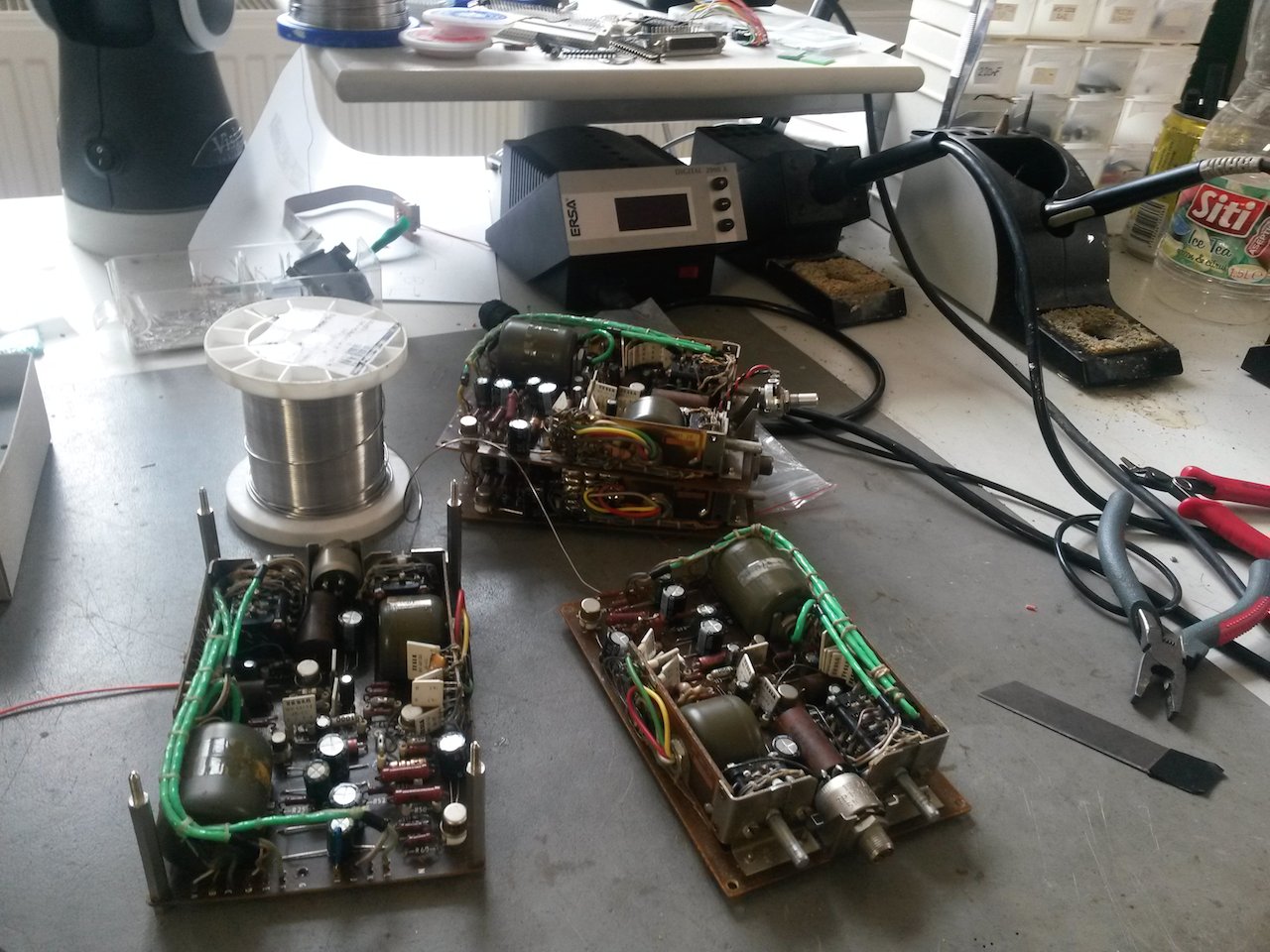

Momentalne pracujem na preampoch TESLA z velmi velmi stareho modularneho pultu , konkretne moduly EJE 363.

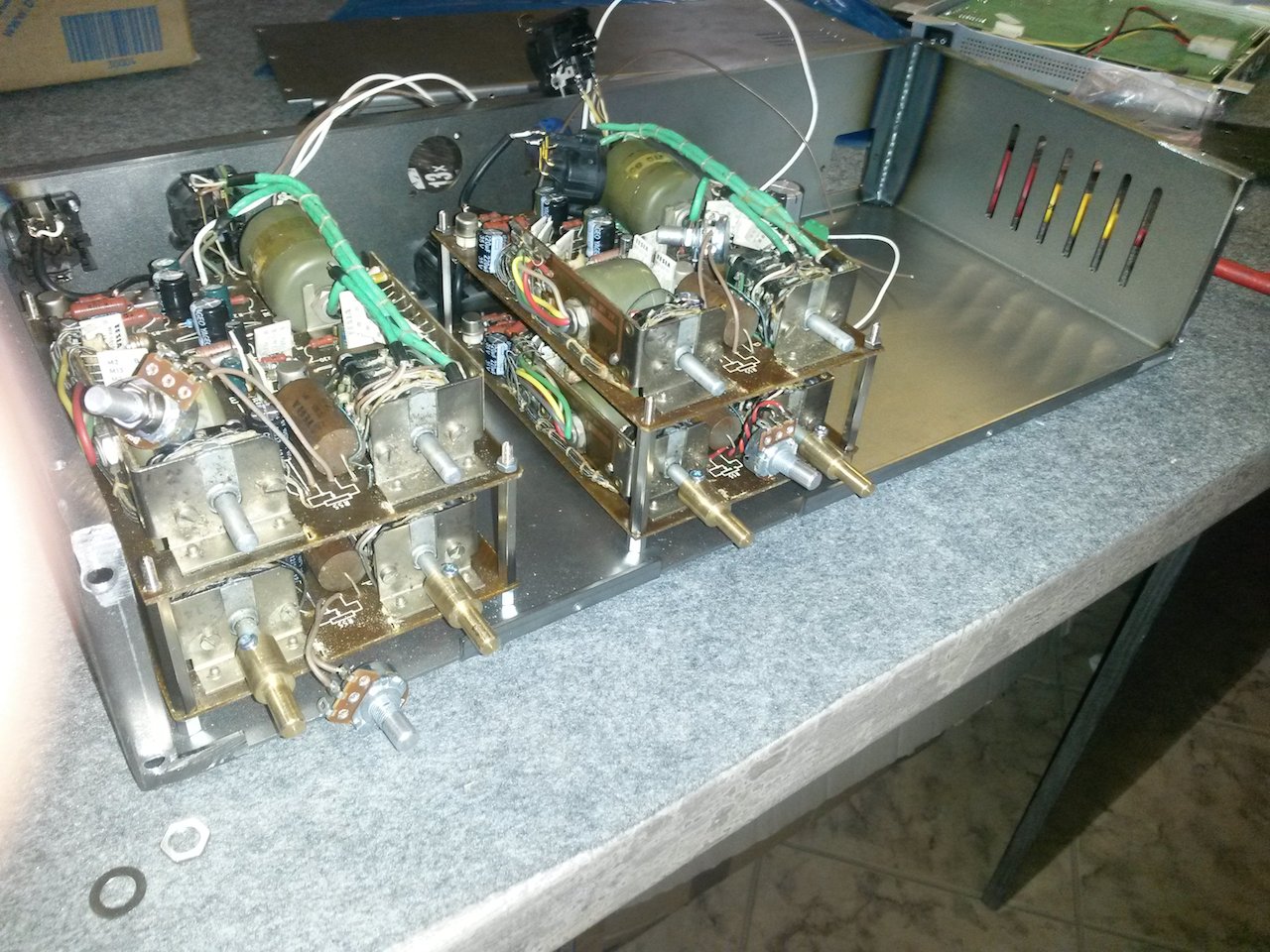

Na foto uz vybrane preampy z modulov v novej 2U skrinke.



ps. ospravedlnujem sa za kvalitu foto
Dnuky

Příspěvky: 17
Registrován: 26. 12. 2009

Re: Lukasove DIY

Příspěvekod marylin » 15 bře 2016 08:31

Ahoj, máš to pěkné, gratulace... Ty preampy Tesla mohou být fajn.

Taky se pomalu vybavuji na stavbu stereo G-Pultecu, 90% součástek včetně Lundahlů už mám... Ty 2 velké kondíky 4u7F vedle traf, co je to zač? Vidím, že jsou v 5% toleranci, což je fajn... Jsou lepší než Wima? Jaké jsi zvolil lampy?

Krabice a přední panely si děláš sám?
Kytarista v Renewal, vznikající domácí VAMI Sound Studio
Uživatelský avatar
marylin

Příspěvky: 226
Registrován: 25. 3. 2013
Bydliště: UH

Re: Lukasove DIY

Příspěvekod Dnuky » 15 bře 2016 11:41

dik,
tak tie Tesly sa zatial tvaria fakt fajn. Trebalo vymenit samozrejme vsetky elektrolyticke kondenzatory. Co do sumu, tak je prekvapivo nizky. V prvej casti su tranzistory, operak je az v poslednej casti na doregulovanie cca +-5dB ,zvlastnostou je ze moduly maju zaporne napajanie -24V . Cez vikend skusim co to ponahravat tak sa uvidi.

Krabice mi robi kamarat, poslem mu to v CADe a dostanem do ruk poohynanu a vyvarenu krabicu, co je fakt velka pomoc. Panely davam potlacit do reklamky.

V Gpultec som pouzil NOS Tesly E88CC vojensku verziu. Pokial budes riesit stereo EQ, tak ich treba sparovat(co asi vies), kedze v buffry GPULTEC je SRPP zapojenie. Alebo mozes pouzit na vstupe buffra trimer/potenciometer a si to zregulujes.

Kondenzatory pre filtre som pouzil polypropylenove roznych znaciek. Tie 4u7 v buffer-i su SCR/SOLEN FAST, tiez polypropylen. Neviem sa velmi vyjadrit k SCR vs WIMA, priamo som to neporovnaval, myslim ze WIMA MKP budu uplne ok. Niekto zas uprednostnuje polyesterove typy, ked budem mat cas tak mozno spravim nejake to porovnanie.

Zatial som Gpultec pouzil pri master-i v par nahravkach. Nejake ukazky (venujem sa tomu vo volnom case na amaterskej urovni takze je tam zvukovo celkom dost pruserov)


https://www.youtube.com/watch?v=pkH3Ejv ... LN&index=3

Dnuky

Příspěvky: 17
Registrován: 26. 12. 2009

Re: Lukasove DIY

Příspěvekod Hammond » 16 bře 2016 15:05

Lukas: Parada, gratulujem! S tymi OEP transformatormi by sa do toho Gyratecu nezmestili rovno 4 kanaly? Zhavenie mas AC, alebo DC? V tych teslach by som pre istotu vymenil aj tie hnede zvytkove kodenzatory. Este sa chcem opytat na tu potlac panelov; co je to za typ tlace? UV tlac, sietotlac, alebo este nieco ine? Vedia to spravit presne, aj pri nejakych jemnejsich popiskoch. Vedia potlacit aj panel, ktory nema cisto plochy tvar? Su nejake specialne poziadavky na tu podkladovu farbu (tepelna, chemicka... odolnost)?
Uživatelský avatar
Hammond

Příspěvky: 1119
Registrován: 5. 10. 2010
Bydliště: Bratislava

Re: Lukasove DIY

Příspěvekod Dnuky » 17 bře 2016 21:23

Nazdar,dik pekne.
Vosli by 4 urcite aj s lundahl-mi, ale to by trebalo krabicu spravit trosku hlbsiu a prevrhnut dosky.
Tusim to je UV tlac a da sa to aj na nerovny povrch. Foto su fotene mobilom. Nazivo to nejak slavne nevyzera, ale k vintage preampom sa to hodi celkom.
Presnost zalelezi od toho ako to zameraju v tom stroji. Ked mi robili potlac na gitarove krabicky (hammond 1590B) a tam to bolo mierne posunute kus od kusu.
Dnuky

Příspěvky: 17
Registrován: 26. 12. 2009
