Jaký potenciometr pro DIY volume knob
Re: Jaký potenciometr pro DIY volume knob
ja to aj tak nechapem , ze si chces cosi stavat , co mozno parametricky bude fajn .. ale bude to vyzerat , ... no .. proste nebude to vyzerat uplne esteticky .. tie krabice co ti navrhol hammond .. tiez to pouzivame na kamery .. mame v tom stabilizatory na napajanie .. cize miesto baterky sa buchne toto a kamera ide na elektriku .. ale vobec to nevizera nejak dobre .. a mat taku krabicku na stole .. mne fakt pride ten TC PILOT omnoho lepsie riesenie ..
Re: Jaký potenciometr pro DIY volume knob
ja tam chci sluchatka a dva mute prepinace. krabicku si vyberu nazivo a vzhled udelam tak, abych s nim byl spokojenej
verim, ze to nebude bastl.
na tc pilot jsem koukal, ale 1) to soubehem neni zadna pecka, co jsem se docetl (podobne jako nano atp. - proste potak) a 2) nepotrebuju ty visici kabely z toho malyho knobu... proste mi to nijak zvlast neimponuje a verim, ze si to udelam po svym lip - proto do toho taky jdu a venuju tomu usili a cas - protoze nevidim na trhu nic podobnyho, dostupnyho.
az to dodelam, tak to samozrejme nafotim a dam sem
verim, ze to nebude bastl.na tc pilot jsem koukal, ale 1) to soubehem neni zadna pecka, co jsem se docetl (podobne jako nano atp. - proste potak) a 2) nepotrebuju ty visici kabely z toho malyho knobu... proste mi to nijak zvlast neimponuje a verim, ze si to udelam po svym lip - proto do toho taky jdu a venuju tomu usili a cas - protoze nevidim na trhu nic podobnyho, dostupnyho.
az to dodelam, tak to samozrejme nafotim a dam sem
Re: Jaký potenciometr pro DIY volume knob
mne zase trochu vadi , ze mam tahat dake kable na stol .. ako to mam na MPATCH2 .. preto sa mi strasne paci pilot , ze k tomu ide jeden tenucky kablik .. na stole to fakt cyzera paradne ..
Ale samozrejme kazdemu vyhovuje ine riesenie .. subeh potenciometrov , je posledna vec , ktora mna trapi ..
Ale samozrejme kazdemu vyhovuje ine riesenie .. subeh potenciometrov , je posledna vec , ktora mna trapi ..
Re: Jaký potenciometr pro DIY volume knob
to me zas ne taky zalezi na tom stolu ja to budu mit hodne vzadu, takze me ani vlastne moc nezajima, jestli to bude designova perla, nebo ne.
taky zalezi na tom stolu ja to budu mit hodne vzadu, takze me ani vlastne moc nezajima, jestli to bude designova perla, nebo ne.
Re: Jaký potenciometr pro DIY volume knob
Pytkin ma pravdu v tom, ze pri DIY riesaniach je casto aj pre skusenych bastlov ovela vacsi problem "ako to spravit, aby to vyzeralo pekne" nez spravit funkcnu vec. Ja tiez v poslednej dobe riesim otazky typu: " ako spravit potlac panelov, ako povrchovku, kde zohnat slusne vyzerajuce knoby a pod." Obcas je ale funkcnost potrebna bez ohladu na design. Tie krabicky co som postol su len jedna z mozosti, ale tiez to nemusia vyzerat marne. Napokon kopec komercnych vyrobcov pouziva tie iste, alebo podobne krabicky len s nejakou povrchovou upravou (napr.DAV Bg1)
Re: Jaký potenciometr pro DIY volume knob
no jak rikam, budu to mit vicemene zastrceny, navic jsem tady jak krtek po tme, takze to nejak moc neprozivam... ale porad si myslim, ze hnus to nebude... mozna proto, ze z dob socialismu jsem zvyklej na buhvijaky diy prasarny
uvidite... kazdopadne diky za nazory... samozrejme co vas jeste napadne, piste
uvidite...
kazdopadne diky za nazory... samozrejme co vas jeste napadne, piste
Re: Jaký potenciometr pro DIY volume knob
Tak to je parada Ja som pred casom vo velkom prehladaval net prave kvoli rackovym krabickam, aj so Sanchezom z fora sme to riesili a toto som nenasiel. Vdaka za typ.

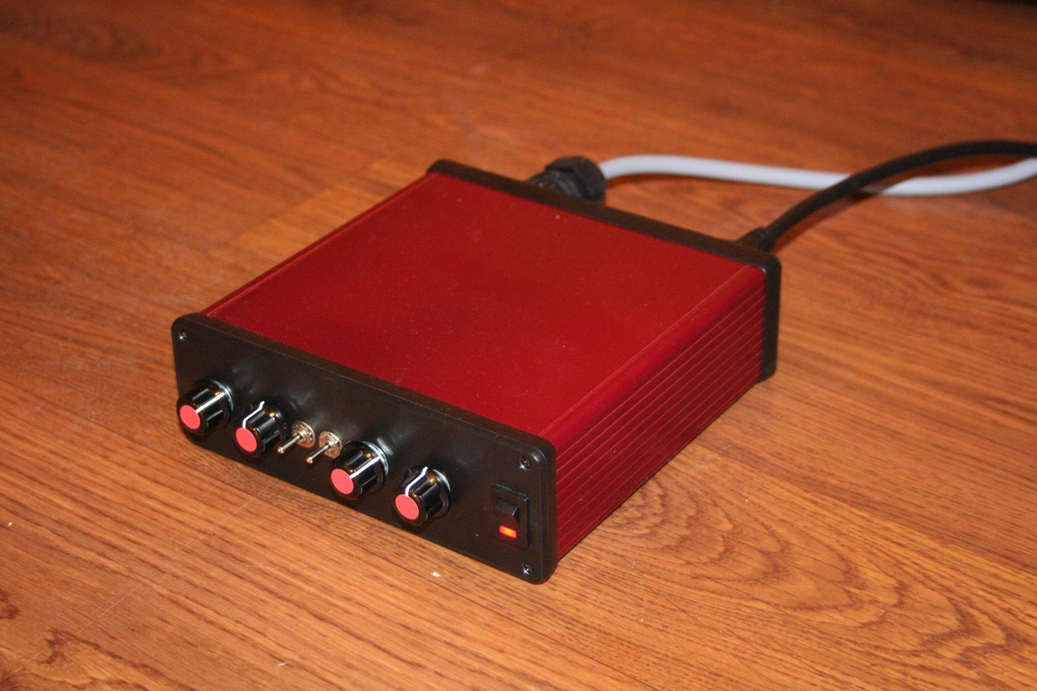

Pre zaujimavost prikladam foto, ako taka krabicka, co som postoval, vyzera v praxi. Toto je kontroler na vzduchotechniku do studia, co som prave zbuchal; nastriekal som to autosprejom na bordovu metalizu presne v odtieni, aku ma cela miestnost. Este chyba nalepka na celnom panely. Tak nieje to ziaden dizajnovy skvost, ale zas ze by to v studiu klalo oci a robilo hambu inym profi masinam sa tiez neda povedat.
Ja som pred casom vo velkom prehladaval net prave kvoli rackovym krabickam, aj so Sanchezom z fora sme to riesili a toto som nenasiel. Vdaka za typ. Pre zaujimavost prikladam foto, ako taka krabicka, co som postoval, vyzera v praxi. Toto je kontroler na vzduchotechniku do studia, co som prave zbuchal; nastriekal som to autosprejom na bordovu metalizu presne v odtieni, aku ma cela miestnost. Este chyba nalepka na celnom panely. Tak nieje to ziaden dizajnovy skvost, ale zas ze by to v studiu klalo oci a robilo hambu inym profi masinam sa tiez neda povedat.
Re: Jaký potenciometr pro DIY volume knob
Biscuit: Este jednu poznamku som chcel... Ja by som na tvojom mieste pouzil 10kOhm ako pisal dendy. Pripadne si to skus provizorne zletovat s nejakym starym potakom a uvidis, co to bude robit. Odhadujem, ze pri 20k ti druha polovica otacky uz nebude takmer nic robit a hlasitost bude naplno. Ak mas pripadne strach, ze aj tych 10k moze mat este nejaky utlm, tak sa da nechat posledna poloha voci "ground" nezapojena, cize pojde signal priamo.
Re: Jaký potenciometr pro DIY volume knob
no uz jsem objednal 25k uvidime, preletovat podle potreby to muzu vzdycky - to me na tomhle reseni bavi hodne, stejne jako ocekavanej soubeh. muzu si i dost dobre nastavovat vystupni uroven a samozrejme i vstupni citlivost (i kdyz, docela by me zajimalo, jaka vstupni uroven je pro zesilovac v bedne idealni)
jinak ta tvoje krabka vubec nevypada zle myslim, ze i nektery dost drahy kousky gearu jsou o kus hnusnejsi
na sluchatkovej signal dam normalni potenciometr (asi 20k alps)... pohravam si s myslenkou, ze pouziju celni 10mm panel a necham si ho vyfrezovat a cernyho eloxu by se dalo vyuzit pro hezky popisky pomoci laserovyho znaceni, kdyz se rozhodnu tam pismenka nejaky mit. vcera jsem i premejslel nad rozvrzeni a predbezne jsem to nacmaral takto:
uvidime, preletovat podle potreby to muzu vzdycky - to me na tomhle reseni bavi hodne, stejne jako ocekavanej soubeh. muzu si i dost dobre nastavovat vystupni uroven a samozrejme i vstupni citlivost (i kdyz, docela by me zajimalo, jaka vstupni uroven je pro zesilovac v bedne idealni)jinak ta tvoje krabka vubec nevypada zle
myslim, ze i nektery dost drahy kousky gearu jsou o kus hnusnejsi na sluchatkovej signal dam normalni potenciometr (asi 20k alps)... pohravam si s myslenkou, ze pouziju celni 10mm panel a necham si ho vyfrezovat a cernyho eloxu by se dalo vyuzit pro hezky popisky pomoci laserovyho znaceni, kdyz se rozhodnu tam pismenka nejaky mit. vcera jsem i premejslel nad rozvrzeni a predbezne jsem to nacmaral takto:
Re: Jaký potenciometr pro DIY volume knob
tak mam hotovo funguje to celkem podle predstav. mozna casem zvazim jeste lepsi odpory do ladder switche - myslim tim presnejsi pro levou a pravou stranu. na nekterejch krocich je precejen slysitelnej nepatrnej rozdil, takze bych vymenil alespon ty... ale to az se budu vylozene nudit odstupnovani ladderu a impedance 25K je naprosto perfektni - tady jsem spokojenej naprosto. a tech 24 kroku je taky tak akorat.
regulaci sluchatkovyho vystupu jsem provedl 10K Alps potakem a mam trochu podezreni, ze jsem to zapojil blbe. nemam zapojenou zem a regulaci provadim seriovym vrazenim promennyho odporu pred sluchatky. mel bych zem zapojit na treti (momentalne nepouzitou) svorku potaku? neni 10K malo? trochu se ted stydim, kdyz mam na maturitnim vysvedceni 1 z elektroniky
nejakou fotku dam vecer
funguje to celkem podle predstav. mozna casem zvazim jeste lepsi odpory do ladder switche - myslim tim presnejsi pro levou a pravou stranu. na nekterejch krocich je precejen slysitelnej nepatrnej rozdil, takze bych vymenil alespon ty... ale to az se budu vylozene nudit odstupnovani ladderu a impedance 25K je naprosto perfektni - tady jsem spokojenej naprosto. a tech 24 kroku je taky tak akorat.regulaci sluchatkovyho vystupu jsem provedl 10K Alps potakem a mam trochu podezreni, ze jsem to zapojil blbe. nemam zapojenou zem a regulaci provadim seriovym vrazenim promennyho odporu pred sluchatky. mel bych zem zapojit na treti (momentalne nepouzitou) svorku potaku? neni 10K malo? trochu se ted stydim, kdyz mam na maturitnim vysvedceni 1 z elektroniky
nejakou fotku dam vecer
Re: Jaký potenciometr pro DIY volume knob
ano to je zla regulacia .. ten potenciometer musi posobit ako odporovy delic .. takto to mas len ako seriovu impedanciu premenlivu ..
Re: Jaký potenciometr pro DIY volume knob
jj, myslel jsem si to pripojim zem. dekuju.
edit: je to logicky, v serii nema potak vlastne hlasitostni nulu.
ale ted mi jeste pomozte s uvahou - potak je logaritmickej, ale reguluje mi exponencialne. kdyz prehodim zem a vstup, otoci se i krivka prubehu odporu?
tim se mi ale zaroven i invertuje smer zvysovani a snizovani hlasitosti
sorry, asi to prejmenuju na zaklady elektrotechniky pro pomocne skoly
__________________
edit2: tak mi doslo, ze tech 10K pro pasivni ovladani hlasitosti sluchatek bude zbytecne moc. napada nekoho jak idealne pripojit ke stavajicimu potenciometru paralelne odpory tak, aby se zlepsil rozsah zaberu a neponicil se logaritmickej prubeh charakteristiky? budu nad tim dumat, ale nazor z jiny hlavy, pripadne zkusenost jsou vitany
pripojim zem. dekuju.edit: je to logicky, v serii nema potak vlastne hlasitostni nulu.
ale ted mi jeste pomozte s uvahou - potak je logaritmickej, ale reguluje mi exponencialne. kdyz prehodim zem a vstup, otoci se i krivka prubehu odporu?
tim se mi ale zaroven i invertuje smer zvysovani a snizovani hlasitosti
sorry, asi to prejmenuju na zaklady elektrotechniky pro pomocne skoly
__________________
edit2: tak mi doslo, ze tech 10K pro pasivni ovladani hlasitosti sluchatek bude zbytecne moc. napada nekoho jak idealne pripojit ke stavajicimu potenciometru paralelne odpory tak, aby se zlepsil rozsah zaberu a neponicil se logaritmickej prubeh charakteristiky? budu nad tim dumat, ale nazor z jiny hlavy, pripadne zkusenost jsou vitany
Re: Jaký potenciometr pro DIY volume knob
tak to tady trochu ozivim. po letech jsem svuj ladder attenuator podrobil dulezitymu upgradu. ebayovej prepinac nebyl uplne robustni konstrukcne a po case prasknul plastovej support, kterej drzel kulicku, ktera zajistovala cvakani mezi jednotlivymi kroky. mohl jsem si za to asi trochu i sam, protoze jsem prepinac asi moc silne pritahl k celni desce. nakonec jsem taky sam zjistil, ze tech 25 kOhm nebylo asi uplne optimalnich. dendyho tehdejsi doporuceni na 10k bylo spravny a je to patrne ta zlata hodnota pro tenhle ucel - mel jsem ho poslechnout (ale zase bych si to nevyzkousel, ze jo ). on ten 25k byl v pohode, ale posledni krok byl spis skok.
no, takze jsem si objednal 10k ladder od khozmo - https://www.akustyk.com/ladder_khozmo_attenuator.html
a musim rict, ze tohle jsem mel udelat hned... je to paradni vyrobek. krasnej chod, skvelejch 48 kroku a prisahal bych, ze i zvuk je cistejsi. to posledni je mozna placebo, ale kazdopadne mam ted pocit premiovosti, kterou bych u komercne nabizenejch ovladacu hlasitosti monitoru hledal za podobny penize jen velice tezko resp. ani nahodou nenasel.
). on ten 25k byl v pohode, ale posledni krok byl spis skok.no, takze jsem si objednal 10k ladder od khozmo - https://www.akustyk.com/ladder_khozmo_attenuator.html
a musim rict, ze tohle jsem mel udelat hned... je to paradni vyrobek. krasnej chod, skvelejch 48 kroku a prisahal bych, ze i zvuk je cistejsi. to posledni je mozna placebo, ale kazdopadne mam ted pocit premiovosti, kterou bych u komercne nabizenejch ovladacu hlasitosti monitoru hledal za podobny penize jen velice tezko resp. ani nahodou nenasel.
