Tesla B101

Příspěvek od roocza » 10 led 2010 13:06

Ahoj, mám dotaz ohledně tohohle starýho stroje :) ...
náhodou sem ho našel ve sklepě, a zdá se, že je ještě funkční... ono se asi není čemu divit, taková těžká kráva by přežila leccos... ale napadlo mě, že bych ho mohl propojit s mixem, a protahovat přes něj zvuky. Problém je ale v tom, že časy DIN konektorů mě s velkou rezervou minuly, proto bych byl rád, kdyby mi v tom někdo udělal jasno :) ... vyfotil sem vám zadní panel

Obrázek


... z toho označení je mi jasnej akorát ten úplně pravej sloupec... na co je ten zbytek vážně netuším... je možnost do toho nějak dostat lajnu z mixu a zpět?

díky moc :)

Uživatelský avatar
biscuit
Příspěvky: 8807
Registrován: 22 črc 2004 02:58

Re: Tesla B101

Příspěvek od biscuit » 10 led 2010 13:20

levej horni bude phono vstup, vedle nej asi tuner vstup, vlevo dole mikrofon in a vedle nejakej upgrade na stereo - asi vystup na jinej jednokanalovej zesilovac, nebo stereo out - to by chtelo asi pohledat nekde na netu
jinak zapojeni petikoliku je ruzny, nejlepsi je podivat se dovnitr, stineni poznas hne ;) jinak samozrejme i vic o tomhle urcite vyseznamujes nebo vygooglis ;)
mozna taky rekne neco kexik, pytkin... ;)

Uživatelský avatar
Kermitak
Moderátor
Příspěvky: 6446
Registrován: 12 led 2005 22:43

Re: Tesla B101

Příspěvek od Kermitak » 10 led 2010 13:22

Vpravo dole je imho vystup na sluchatka.

Uživatelský avatar
biscuit
Příspěvky: 8807
Registrován: 22 črc 2004 02:58

Re: Tesla B101

Příspěvek od biscuit » 10 led 2010 13:28

Kermitak píše:Vpravo dole je imho vystup na sluchatka.
jj asi jo ;) ja to poplet, protoze jsme meli taky kotoucak a ten mel vystup na druhou stereo bednu - fungoval jako mono i stereo v pripade kombinace stop - sonet duo myslim :-D
a taky cloveku prijde nemyslitelny, ze by i sluchatka mela petikolik, ale bylo to tak ;)
roocza: takze ty dva veprostred jsou to co hledas ;)

Uživatelský avatar
roocza
Příspěvky: 189
Registrován: 12 črc 2008 22:18

Re: Tesla B101

Příspěvek od roocza » 10 led 2010 14:59

biscuit píše:
Kermitak píše:Vpravo dole je imho vystup na sluchatka.
jj asi jo ;) ja to poplet, protoze jsme meli taky kotoucak a ten mel vystup na druhou stereo bednu - fungoval jako mono i stereo v pripade kombinace stop - sonet duo myslim :-D
a taky cloveku prijde nemyslitelny, ze by i sluchatka mela petikolik, ale bylo to tak ;)
roocza: takze ty dva veprostred jsou to co hledas ;)
aha, díky za info :) ... takže všechno, co mi chybí ke štěstí jsou dvě redukce DIN>stereo jack, ok?

Uživatelský avatar
Pytkin
Moderátor
Příspěvky: 21304
Registrován: 23 kvě 2002 16:23

Re: Tesla B101

Příspěvek od Pytkin » 10 led 2010 15:01

rocza : napred si sprav pokusy .. a nepouzi redukcie ale nechaj si pozvarat kable ..

pri patkolikoch to by bolo tak .. stred hore je vzdy zem .. a v lavo boli vstupy L , R .. a v pravo vystup L, R .. cize dole su L , a v strede medzi zemou R .. ale sluchatka casto boli zapojene L na jednej strane dolu , R na druhej strane dolu .. takze by som si to napred len dratikmi otestoval , kde je signal .. nakreslil a bud pozvaral , alebo dal dakemu zvaracovi pozvarat kable ..

Uživatelský avatar
roocza
Příspěvky: 189
Registrován: 12 črc 2008 22:18

Re: Tesla B101

Příspěvek od roocza » 10 led 2010 15:10

:) sakra tak to asi nebude tak jednoduchy, jak sem predpokladal :) elektronice sice rozumim jak koza petrzeli, ale s timhle bych si snad mohl poradit :) ... schema sem nejaky nasel
Obrázek
diky

Uživatelský avatar
Pytkin
Moderátor
Příspěvky: 21304
Registrován: 23 kvě 2002 16:23

Re: Tesla B101

Příspěvek od Pytkin » 10 led 2010 15:13

jo jo .. toto je OK .. len slucjaka su casto zapojene ze 1 je L a 5 je R .. takze si to napred dako skontroluj ..

Uživatelský avatar
jusuf
Příspěvky: 341
Registrován: 28 kvě 2009 22:20

Re: Tesla B101

Příspěvek od jusuf » 10 led 2010 18:42

Ta schéma pre DIN so vstup/výstupmi je platná pre magnetofón. Rádiový vstup môže mať iné prepojenie. Mikrofónový a gramofónový vstup budú prispôsobené nízkym úrovniam, takže asi sa ti fakt hodí tunerový vstup.
Tu sú nejaké informácie :
http://www.bucek.name/stranky/ruzne/zap ... ektoru.htm

Brúdr
Příspěvky: 48
Registrován: 03 kvě 2007 11:17

Re: Tesla B101

Příspěvek od Brúdr » 10 led 2010 18:47

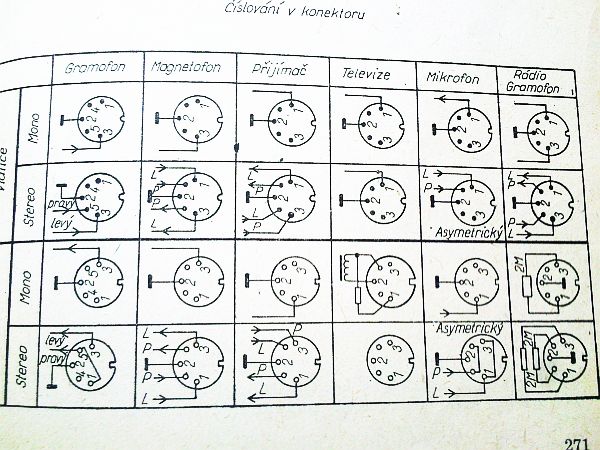

Ještě jedna tabulka. Řekl bych trochu přehlednější než popis nahoře. Horní dva řádky jsou vidlice, dolní dva řádky jsou zásuvky.
Zapojení DIN konektorů.jpg
Zapojení DIN konektorů.jpg (135.37 KiB) Zobrazeno 1708 x


Brúdr
Příspěvky: 48
Registrován: 03 kvě 2007 11:17

Re: Tesla B101

Příspěvek od Brúdr » 10 led 2010 20:02

:?:

Uživatelský avatar
roocza
Příspěvky: 189
Registrován: 12 črc 2008 22:18

Re: Tesla B101

Příspěvek od roocza » 10 led 2010 20:58

probodal sem ten sluchátkovej výstup drátkama a signál byl správně podle magnetofonovýho zapojení na pinech 3 a 5, takže asi hurá do pájení :))

jinak díky všem za pomoc ! :)

Uživatelský avatar
biscuit
Příspěvky: 8807
Registrován: 22 črc 2004 02:58

Re: Tesla B101

Příspěvek od biscuit » 10 led 2010 21:00

pytkin :shock:

Uživatelský avatar
kexik
Příspěvky: 12152
Registrován: 08 bře 2004 13:43

Re: Tesla B101

Příspěvek od kexik » 11 led 2010 08:45

zmeskal som temu :0
jak nazeniem 20000 prispevkov? :)
