Tesla EVK 326 - lunchboxy

Příspěvek od Sanchez »

Prajem pekný deň. Zdá sa, že ešte nejaké voľné existujú:-)
Konečne sa mi dostali do ruky moduly Tesla EVK 326. C9000 dodal moduly, skeld dodal schémy. No a ja som dodal letovačku a kábliky.

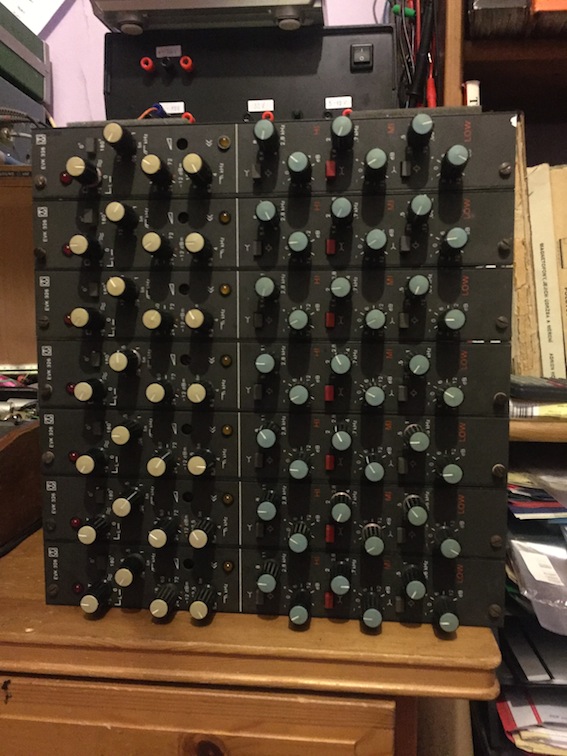

7 ks modulov je plne funkčných. Neboli... V jednom som musel meniť elektrolyty v oboch (spolu sú síce tri...ale...) napájacích vetvách, v druhom nešlo prepínanie vstupov, tak sa menila MH2009 a v treťom ani neviem čo bolo...

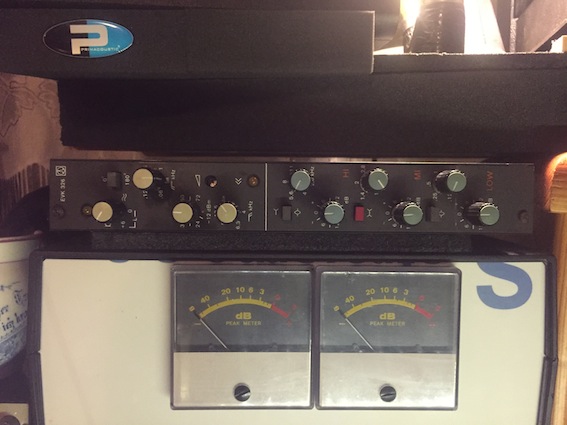

Jeden modul už mám v setupe, ale v letmej montáži:-)

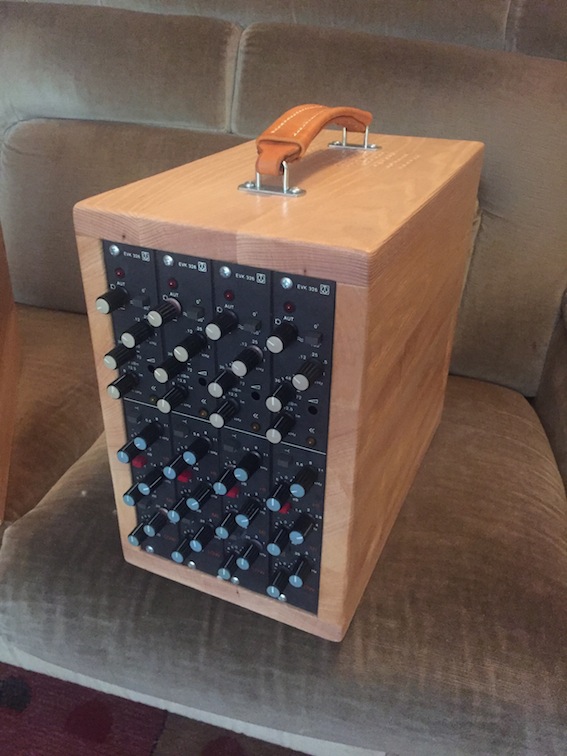

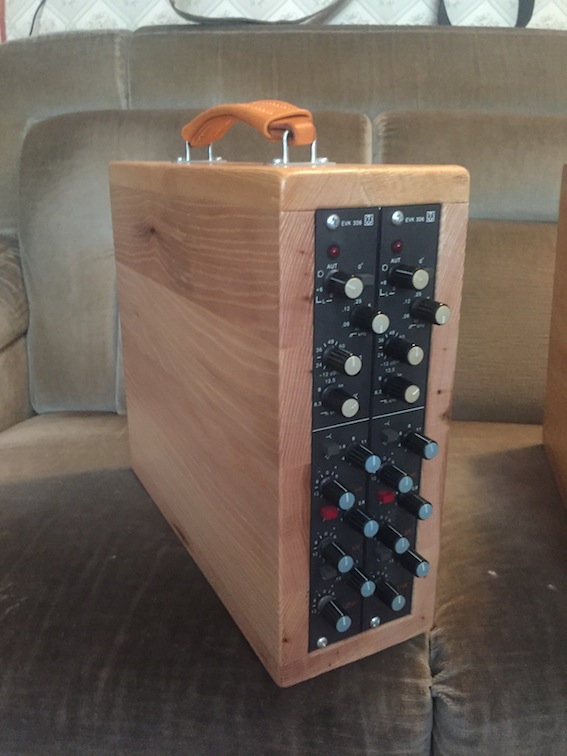

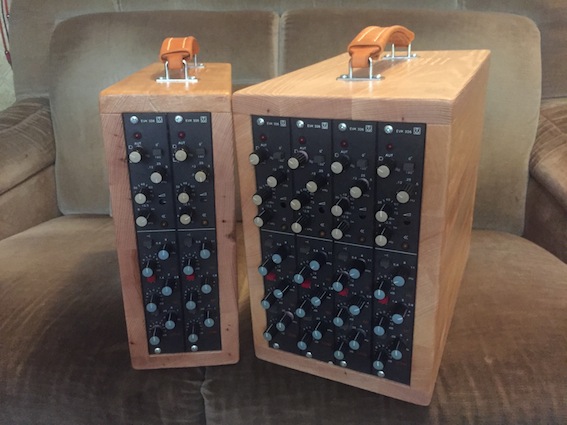

Dva a štyri už majú svoje vlastnícke pozadie. Takže foto k dnešnému dňu:
Přílohy

Sanchez
Příspěvky: 227
Registrován: 09 led 2011 08:18

Re: Tesla EVK 326 - lunchboxy

Příspěvek od Sanchez »

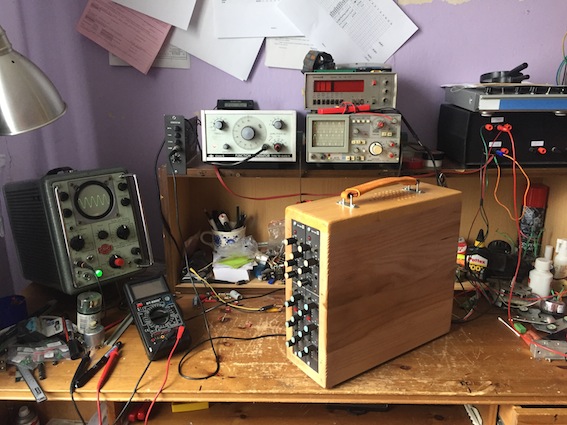

A ešte foto:
Přílohy

Uživatelský avatar
tony9
Příspěvky: 1804
Registrován: 04 zář 2003 23:51

Re: Tesla EVK 326 - lunchboxy

Příspěvek od tony9 »

V tom dřevě to vypadá parádně.
Budou nějaké zvukové ukázky?


Uživatelský avatar
tony9
Příspěvky: 1804
Registrován: 04 zář 2003 23:51

Re: Tesla EVK 326 - lunchboxy

Příspěvek od tony9 »

Sanchez: díky za ukázku.

Sanchez
Příspěvky: 227
Registrován: 09 led 2011 08:18

Re: Tesla EVK 326 - lunchboxy

Příspěvek od Sanchez »

Rádo sa stalo:-) Ak to takto stačí:-)

Uživatelský avatar
tony9
Příspěvky: 1804
Registrován: 04 zář 2003 23:51

Re: Tesla EVK 326 - lunchboxy

Příspěvek od tony9 »

No, poslechl sem si to.

Sanchez
Příspěvky: 227
Registrován: 09 led 2011 08:18

Re: Tesla EVK 326 - lunchboxy

Příspěvek od Sanchez »

Prajem pekný sviatočný deň:-)

Dnes to bude trocha viac technické.

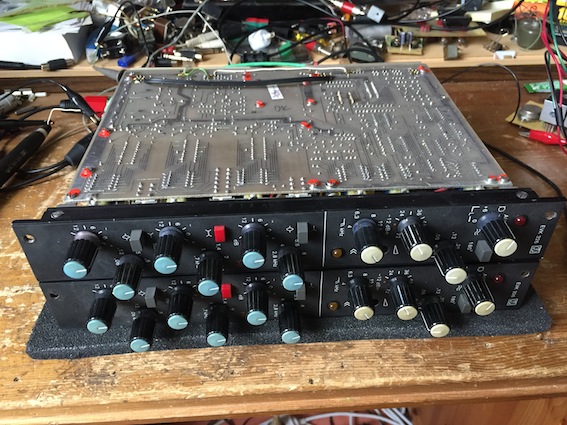

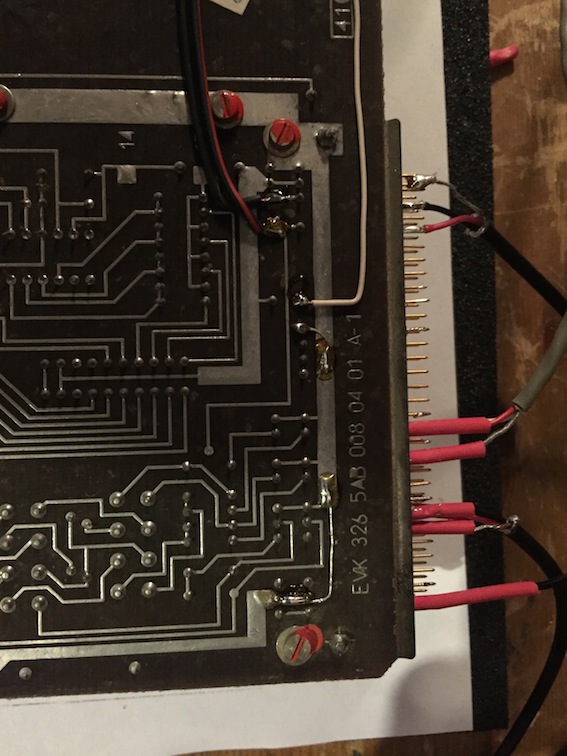

Na prvých fotkách si ukážeme pár prepojok. Modul má dva FRB konektory. Súvisí to s jeho aktivitou v mixpulte, kde sú dve zbernice a každá obsluhuje niečo iné. Nám však musí stačiť konektor jeden. Šetríme:-)

Z toho vyplýva, že som musel prepojiť výstup vstupnej časti do vstupu ekvalizéru - to je tá biela dlhá prepojka.
Druhá prepojka sa týka prepínania vstupov. Modul je možné ovládať aj diaľkovo, aj zo vstupného panelu, čo je zabezpečené logickými TTL obvodmi. My však diaľkové ovládanie (okrem televízneho...) nemáme a aby nám zo vstupného panelu korektne fungovalo prepínanie vstupov, musíme jeden vstup hradla IO11 č.10 ukotviť na nejakú určitú úroveň, lebo bez diaľkového ovládania je v lufte a nevie čo má vlastne robiť. Pokusne som prišiel na to, že na vstupe č.10 (konektor 2A pin 23) musí byť úroveň logická O = zem.
Posledná prepojka je zem napájania 5V pre logické obvody, ktorú spojíme so zemou napájania +20V, -20V. Nemusíme potom zo zdroja ťahať dve samostatné zeme káblom.

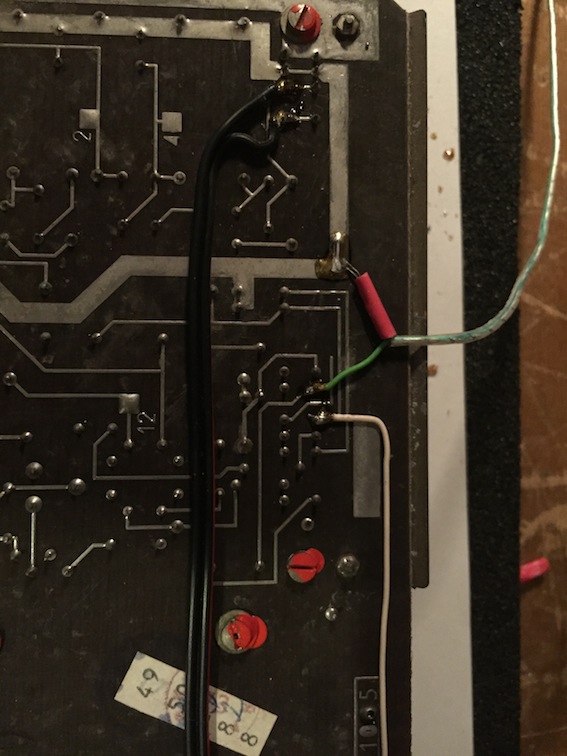

Ďalšia vec je výstup modulu, ktorý môžeme dať priamo na plošák - to je ten zeleno biely tienený káblik.
A nakoniec prepojíme napájanie +20V, -20V z konektora 2A na konektor 2B.

Tým sme vyradili konektor 2B.

Celý modul je teraz možné vybrať v prípade servisu z krabice tak, že odpojíme len jeden konektor a odletujeme výstupný káblik zo zadného panelu a ešte sme ušetrili.

Koniec hlásenia:-)
Přílohy

Sanchez
Příspěvky: 227
Registrován: 09 led 2011 08:18

Re: Tesla EVK 326 - lunchboxy

Příspěvek od Sanchez »

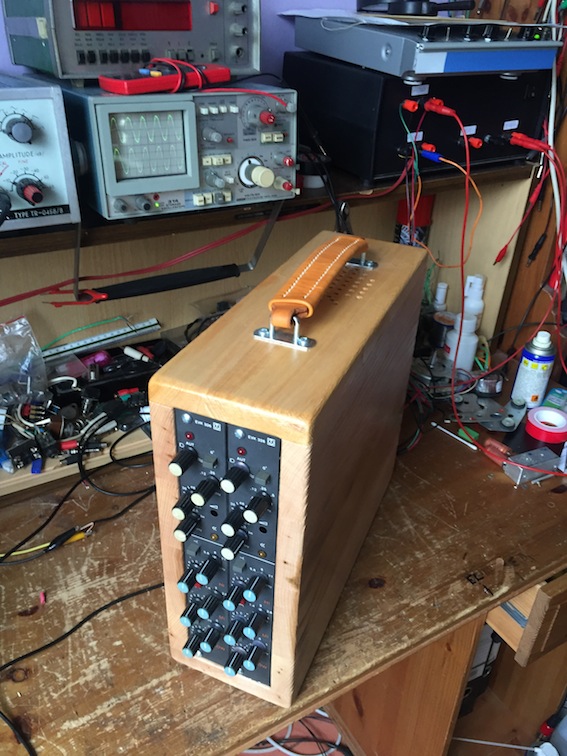

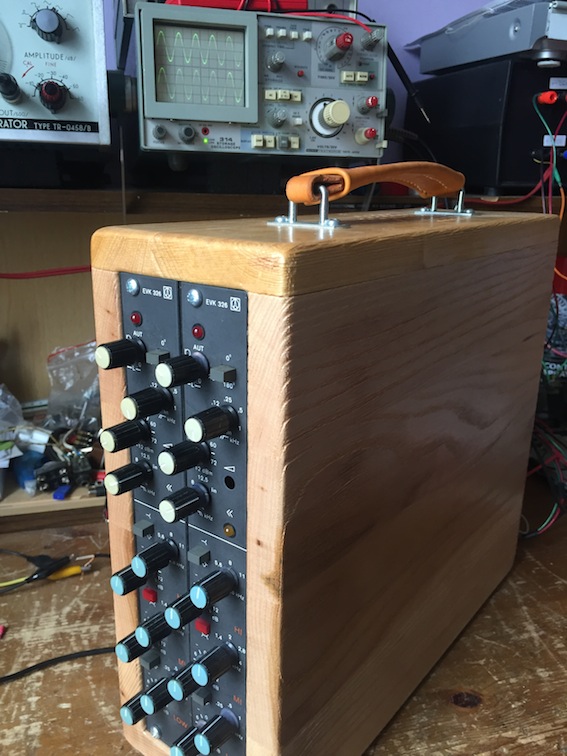

Foto dual prevedenia modulu v plnej jazde na prístrojoch:
Přílohy

Sanchez
Příspěvky: 227
Registrován: 09 led 2011 08:18

Re: Tesla EVK 326 - lunchboxy

Příspěvek od Sanchez »

Projekt EVK 326 je ukončený.

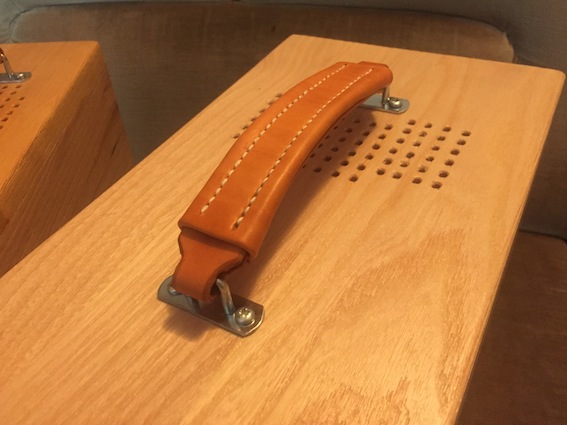

V podstate jediný problém, ktorý ma trocha prekvapil je spotreba tých modulov - musel som riešiť dostatočné chladenie zdrojov.

Foto: https://www.facebook.com/pg/amulettechn ... 4363703532
