Re: Sanchez - laboratórium - NEVE, SONY, Telefunken a iné

Příspěvek od delay » 16 dub 2013 13:08

Hammond: Děláš si pr..l? :)
15 kousků EVK 326 nám (společně s C9000) tady leží na stole a vod začátku roku řešíme jak to dát do kupy... Máme na to teda schopnýho člověka, ale nemá čas

Pokud by jsi měl chvilku a podělil ses o návod jak to zapojit - jde nám hlavně o napájení - tak budeme vděční. Předpokládám, že tam máš vstup MIX/LINE...
Klidně to napiš do zprávy, nevim jaký by to tu mělo smysl, přeci jen je to Sanchezovo téma.

Uživatelský avatar
c9000
Příspěvky: 1892
Registrován: 11 úno 2008 13:37

Re: Sanchez - laboratórium - NEVE, SONY, Telefunken a iné

Příspěvek od c9000 » 17 dub 2013 15:14

Za jakoukoli pomoc ohledně tesla modulů budeme moc vděční.:) BTW. jak jsi s tím spokojenej/jak to hraje funguje? Díky
Cimbál, Harmonium a Vozembouch.

Uživatelský avatar
Hammond
Příspěvky: 1120
Registrován: 05 říj 2010 18:44

Re: Sanchez - laboratórium - NEVE, SONY, Telefunken a iné

Příspěvek od Hammond » 18 dub 2013 08:22

Sanchez: Riesil si niekedy potisk celnych panelov? Ja mam rozrobenych niekolko masin a chcel by som, aby to aj profesionalne vyzeralo, ale zatial som neprisiel na sposob, ako spravit dobre. Nemas nejaky typ?

Uživatelský avatar
delay
Příspěvky: 5828
Registrován: 20 říj 2005 09:29

Re: Sanchez - laboratórium - NEVE, SONY, Telefunken a iné

Příspěvek od delay » 18 dub 2013 08:38

Hammond: Zkus se v okolí poptat po sítotisku, kámoš běžně tiskne hlinikové i lakované čelní panely k zesilovačům Fisher, dále k pračkám, ale dělal i Siemens audio nebo efekty Smrčka atd... Kdybys nic nesehnal, tak ti to zařídím. Ohledně modulů se brzy ozvu.

Sanchez
Příspěvky: 216
Registrován: 09 led 2011 09:18

Re: Sanchez - laboratórium - NEVE, SONY, Telefunken a iné

Příspěvek od Sanchez » 18 dub 2013 09:16

Za starých časov sme robili panely propisotom:-)
Potom sme robili sieťotlač, ale to sa oplatilo až od niekoľkých kusov, lebo výroba sieťky niečo stojí a pre jeden kus to bolo drahé.
Teraz sa mi páči Quick panel. Pozri si to na nete. Je to program, ktorý si stiahneš a navrhneš si v ňom panel aj s dierami. Aj materiál atd. Pošleš to cez net do firmy a oni Ti pošlú hotový panel na dobierku. Nezdá sa mi to drahé a je to pekné.

Pozri si link: https://picasaweb.google.com/1096936221 ... 9483/Kombo

Uživatelský avatar
skeld
Příspěvky: 434
Registrován: 27 kvě 2004 09:29

Re: Sanchez - laboratórium - NEVE, SONY, Telefunken a iné

Příspěvek od skeld » 18 dub 2013 10:09

Sanchez:

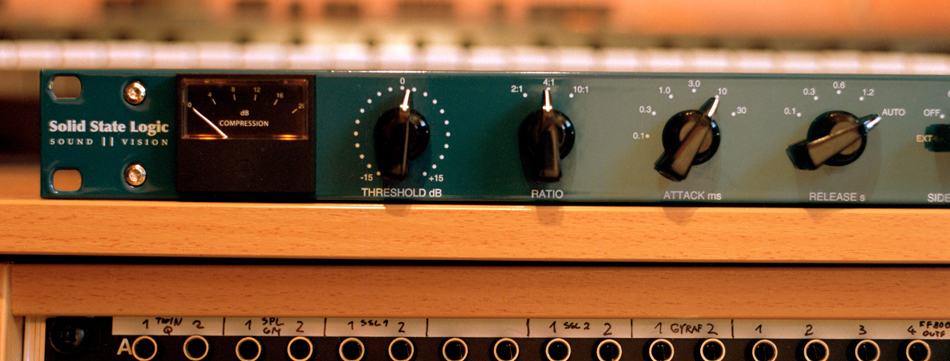

Jo jo s quickpanel.sk jsem taky spokojenej, dělal jsem u nich např. tyhle SSL panely.

Obrázek

a tady jsou moje EVKáčka

Obrázek

Sanchez
Příspěvky: 216
Registrován: 09 led 2011 09:18

Re: Sanchez - laboratórium - NEVE, SONY, Telefunken a iné

Příspěvek od Sanchez » 18 dub 2013 10:37

Pekné:-) Aj SSL, aj EVK. Už som si to prednedávnom obzeral:-)

Uživatelský avatar
Hammond
Příspěvky: 1120
Registrován: 05 říj 2010 18:44

Re: Sanchez - laboratórium - NEVE, SONY, Telefunken a iné

Příspěvek od Hammond » 19 dub 2013 07:37

Ten Quickpanel poznam, na istych masinach to vyzera super (vid. Skeldove SSL) ale moc univerzalne to podla mna nieje (jeden font, tri typy povrchovky, par geometrickych utvarov...). Naviac, podla toho, co mi pred casom pisal Skeld, je to odost drahsie nez sietotlac hoci aj v jednom kuse. Skusim pozistovat v okoli nieco o tej sietotlaci, prip. dam info.

Uživatelský avatar
Pytkin
Moderátor
Příspěvky: 21261
Registrován: 23 kvě 2002 16:23

Re: Sanchez - laboratórium - NEVE, SONY, Telefunken a iné

Příspěvek od Pytkin » 19 dub 2013 08:41

jo akurat som vcera nadsene dal link quickpanel.sk .. nahodil si ten soft a zistil ze je to dost nepouzitelne .. vobec tam neni vidno rozmery a vzdialenosti .. strasne moc veci tam chyba .. atd ..

Sanchez
Příspěvky: 216
Registrován: 09 led 2011 09:18

Re: Sanchez - laboratórium - NEVE, SONY, Telefunken a iné

Příspěvek od Sanchez » 19 dub 2013 08:46

Ja som v tom robil zatiaľ jeden panel. Zo začiatku som sa trápil, ale neskôr to už šlo bez problémov:-)

Uživatelský avatar
skeld
Příspěvky: 434
Registrován: 27 kvě 2004 09:29

Re: Sanchez - laboratórium - NEVE, SONY, Telefunken a iné

Příspěvek od skeld » 19 dub 2013 16:33

Jde jen o zvyk, mě se v tom dělá dobře. V nové verzi softu je konečně i import vektor grafiky. Když člověk potřebuje jednoduchý panel s popiskama, stupnicema a nějakým tím logem jde to dobře. Největší výhodou je tam podle mě to krásně přesný obrobení všech složitějších otvorů, různá zahloubení a to jak to všechno perfektně sedí s popiskama. S těma povrchovkama, to není až tak zlý, dá se gravírovat i třeba do komaxitu. Dříve jsem dělal gravírování u německýho http://www.schaeffer-ag.de/, tam je sice víc možností, ale taky o dost vyšší cena.

Na sítotisku jsem pár panelů taky dělal, tam je velká výhoda ve volnosti v grafice, ale zas to pak musí ještě člověk obrobit. většinou si to vrtám sám na stojanový vrtačce a odvrtávám i složitější a větší otvory např. pro VU metry, teda za předpokladu, že nejsou ty otvory z pohledové strany vidět a to mě dost neba.

Taky jsem zkoušel UV tisk na komaxit povrch, což je úplně levná metoda potisku a nedopadlo to vůbec špatně, ale přece jen s rozlišením síta se to rovnat nedá. Cenově je to ale fakt bezkonkurenční a drží to jak přibitý.

tady je ukázka SSL panelu, povrchovka komaxit a poté potisk UV tiskem

Obrázek

Uživatelský avatar
Hammond
Příspěvky: 1120
Registrován: 05 říj 2010 18:44

Re: Sanchez - laboratórium - NEVE, SONY, Telefunken a iné

Příspěvek od Hammond » 19 dub 2013 17:30

Ten komaxit sa ako robi, to sa nejak vypaluje pri vyssej teplote? Ake to ma vyhody oproti konvencnemu nastreku?

Uživatelský avatar
skeld
Příspěvky: 434
Registrován: 27 kvě 2004 09:29

Re: Sanchez - laboratórium - NEVE, SONY, Telefunken a iné

Příspěvek od skeld » 19 dub 2013 23:34

Abych řekl pravdu úplně přesně to nevím, vím jen to, že je to barva ve formě prášku, který se při teplotě 200°C roztaví a přilne i k nekovovým materiálům. Výhodou je určitě větší odolnost proti mechanickému poškození.
Já mám pár kilometrů od domova práškovou lakovnu, kde nemají problém mi udělat i takhle malou věc, jakou je jeden 1U panel, který mě stojí cca 80 Kč a povrch vypadá fakt dobře. To kdybych si měl kupovat barvu ve spreji tak jsem minimálně na dvounásobných nákladech a ještě s nejistým výsledkem. Na výběr je i spousta strukturovaných povrchů s příměsí kovových částic a kladívkových barev. Tu kladívkovou jsem teď použil na povrchovku jednoho High-End DIY mikrofonu, ale o tom zas někdy příště.

Sanchez
Příspěvky: 216
Registrován: 09 led 2011 09:18

Re: Sanchez - laboratórium - NEVE, SONY, Telefunken a iné

Příspěvek od Sanchez » 28 dub 2013 22:39

NEVE Mono verzia hotovo. Už len namontovať trafo, otestovať a odovzdať na používanie:-)

https://picasaweb.google.com/1096936221 ... 9483/1NEVE
Přílohy
NEVE Mono.jpg
NEVE Mono.jpg (111.19 KiB) Zobrazeno 913 x

Sanchez
Příspěvky: 216
Registrován: 09 led 2011 09:18

Re: Sanchez - laboratórium - NEVE, SONY, Telefunken a iné

Příspěvek od Sanchez » 03 kvě 2013 19:22

NEVE Stereo je hotová. Otestujem, nechám aspoň tri dni bez prestávky hrať a potom šup-šup makať do štúdia:-)
