Vektorova grafika - vyzna sa niekto ?

Vše, co se netýká hudebního šílenství, MIDI a audia
Uživatelský avatar
bassline
Příspěvky: 2737
Registrován: 22 zář 2005 16:21

Vektorova grafika - vyzna sa niekto ?

Příspěvek od bassline »

Potreboval by som zistit, ako uzavrety tvar v ramci ineho uzavreteho tvaru je mozne vymazat, tak aby po nom ostala 'diera'. Dieru tam chcem mat preto aby tam ostala transparentna oblast (bez pozadia).

V rasteri to ide jednoducho urobit cez nastroj magicka hulka a zmazanim oblasti. Ostane tam pozadie. Vektor pracuje ale uplne inak a zatial sa mi nepodarilo prist na to, ako to je mozne docielit...

V prilohe je konkretna ukazka. Potrebujem aby ta sipka v kruhu bola transparentna oblast.

Dik
Přílohy

Uživatelský avatar
MDudas
Příspěvky: 3606
Registrován: 12 črc 2011 22:55

Re: Vektorova grafika - vyzna sa niekto ?

Příspěvek od MDudas »

Ak robis v illustratore, tam je to uplne jednoduche:
- Compound Path je nedestruktivne - skombinuje dva objekty, kde jeden je vyrezom do druheho (zalezi, ako su zoradene nad sebou)
- paletka Pathfinder robi toho este ovela viac...

Precitaj si:
http://help.adobe.com/en_US/illustrator ... 6462a.html

Uživatelský avatar
hombrefeo
Příspěvky: 3545
Registrován: 25 čer 2009 23:19

Re: Vektorova grafika - vyzna sa niekto ?

Příspěvek od hombrefeo »

mj, to patri i do kategorii maskovani, tedy Layer, Vector and Clipping Mask...
zalezi vzdy na tom, co ma byt vysledkem...

Uživatelský avatar
Pytkin
Moderátor
Příspěvky: 22151
Registrován: 23 kvě 2002 16:23

Re: Vektorova grafika - vyzna sa niekto ?

Příspěvek od Pytkin »

hlavne kazdy program to ma asi trosku inak .. najlepsie by bolo povedat , v com to bassline robi ..

Uživatelský avatar
pavlii
Moderátor
Příspěvky: 3284
Registrován: 05 čer 2002 19:23

Re: Vektorova grafika - vyzna sa niekto ?

Příspěvek od pavlii »

Přesně tak. Ale obecně by se dalo říci, že spojení těch dvou křivek by měla fungovat vždy a všude; jen je otázka, jak to ten který program udělá (příkazy).

P.

Uživatelský avatar
bassline
Příspěvky: 2737
Registrován: 22 zář 2005 16:21

Re: Vektorova grafika - vyzna sa niekto ?

Příspěvek od bassline »

Robim v Inkscape. Su tam funkcie pre paths, ale zatial som neprisiel na to ako to pouzit pre pozadovany efekt...

Inak ten symbol - to telo sipky nie je uzavrety tvar, ale iba krivka s tucnym okrajom.
Přílohy

Uživatelský avatar
hombrefeo
Příspěvky: 3545
Registrován: 25 čer 2009 23:19

Re: Vektorova grafika - vyzna sa niekto ?

Příspěvek od hombrefeo »

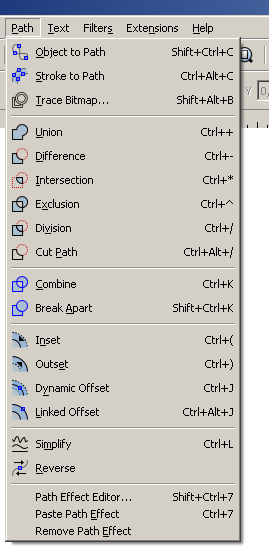

ved tam mas "stroke to path", a potom si oznacis aj ten kruh a najdes "Compound Path"...

Uživatelský avatar
bassline
Příspěvky: 2737
Registrován: 22 zář 2005 16:21

Re: Vektorova grafika - vyzna sa niekto ?

Příspěvek od bassline »

EDIT:

Tak uz som na to prisiel :)

Snad som postupoval spravne:

Sipka sa skladala z dvoch objektov - uzavrety tvar(hlavicka) a tucna krivka (telo). Telo som prekonvertoval cez Stroke to Path na uzavrety tvar a skombinoval som to cez Union s druhym uzavretym tvarom (hlavicka sipky). Sipku som teda zmenil na jeden celistvy objekt - uzavrety tvar. Nasledne bolo mozne oznacit kruh + spiku a cez Difference vyseknut do kruhu dieru.

Diky za podnety :)

Uživatelský avatar
bassline
Příspěvky: 2737
Registrován: 22 zář 2005 16:21

Re: Vektorova grafika - vyzna sa niekto ?

Příspěvek od bassline »

hombrefeo píše:ved tam mas "stroke to path"
Jj uz som na to medzitym prisiel, vid. moj predosly prispevok.

Az teraz som si uvedomil logiku toho ako treba postupovat :)

Uživatelský avatar
bassline
Příspěvky: 2737
Registrován: 22 zář 2005 16:21

Re: Vektorova grafika - vyzna sa niekto ?

Příspěvek od bassline »

Akurat ma napadla este jedna vec.

Tym ze som prekonvertoval telo sipky z tucnej ciary na uzavrety objekt som stratil flexibilitu v editacii sipky. V pripade zmeny tvaru tela sipky to uz pojde len cez posuvanie bodov v ramci celeho tvaru, namiesto povodnej editacie iba tucnej krivky. Jedina moznost je asi nechat tu povodnu verziu sipky a v pripade zmeny tvaru to aplikovat na nej a po zmene urobit znova cely proces vyrezu do kruhu....hmm

Uživatelský avatar
hombrefeo
Příspěvky: 3545
Registrován: 25 čer 2009 23:19

Re: Vektorova grafika - vyzna sa niekto ?

Příspěvek od hombrefeo »

velmi spravne, vektorove cesty su vrtkave, casto ich treba opravovat, aby nezarastly travou a bodlakom... :)

Uživatelský avatar
pavlii
Moderátor
Příspěvky: 3284
Registrován: 05 čer 2002 19:23

Re: Vektorova grafika - vyzna sa niekto ?

Příspěvek od pavlii »

Tak tak. Ale to není - řekněme - nedokonalost, tak to prostě je ;-) jakmile změníš charakter objektu, už se na něj nedá aplikovat několik věcí, ale naopak s ním zase můžeš dělat spoustu jiného....

P.

Uživatelský avatar
bassline
Příspěvky: 2737
Registrován: 22 zář 2005 16:21

Re: Vektorova grafika - vyzna sa niekto ?

Příspěvek od bassline »

Este mam problem so zmensovanim obrazku...pri malych rozmeroch cca 30 x 30px sa straca detail. Vidno to napriklad na rovnakych ciarach ktore su pod sebou ale niektore z nich su rozmazane...
Zmensovanie robim priamo vo vektore.

Cudzie ikonky vidim ostre a detailne aj ked su velmi male...takze musi byt na to nejaky postup :)

Ci to nebude tym ze kedysi sa ikonky/symboly robili po pixeloch ?

Uživatelský avatar
MDudas
Příspěvky: 3606
Registrován: 12 črc 2011 22:55

Re: Vektorova grafika - vyzna sa niekto ?

Příspěvek od MDudas »

Je to presne tak, ako pises. Optimalizacia po pixeloch.
Univerzalny algoritmus na skalovanie nekodaze zmensovat dokonale az na uroven ikony ci pismena.
Matematicky nemozne.

Uživatelský avatar
hombrefeo
Příspěvky: 3545
Registrován: 25 čer 2009 23:19

Re: Vektorova grafika - vyzna sa niekto ?

Příspěvek od hombrefeo »

mala ukazocka vektorov...
download/file.php?id=2265
Přílohy
