Akustika domaceho studia

Příspěvek od JMJ37 » 23 dub 2018 11:47

Ahojte,

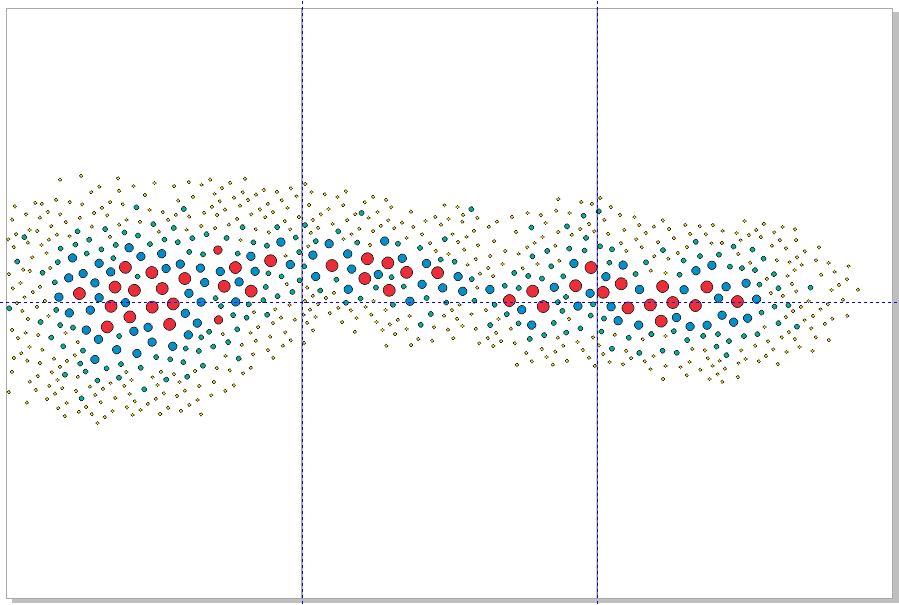

chcel by som sa spytat na nazory a rady na realizaciu domaceho studia. Ide o miestnost s rozmermi 615x403x266 cm. Zosikmene steny by boli z 8 mm (2500x1250) preglejky (preklizky) so vzorom ako na obrazku 2 (diery maju farby podla velkosti 50, 35, 20, 12 mm). Za tymito stenami by bol Rockwool Rockton. Dalsie akusticke prvky, ak by boli potrebne, by som instaloval neskor. Vdaka za akekolvek rady.
Přílohy
Screen Shot 2018-04-23 at 11.08.11.jpg
Screen Shot 2018-04-23 at 11.08.11.jpg (42.9 KiB) Zobrazeno 465 x

Uživatelský avatar
Stan
Příspěvky: 2325
Registrován: 27 dub 2013 15:26

Re: Akustika domaceho studia

Příspěvek od Stan » 23 dub 2018 13:29

Tohle vypada docela dobre, nevim jaky maji steny sklon ale vetsinou je to 6 stupnu, sesikmene steny ti pomahaji mimo jine vytvorit vetsi RFZ. Pokud to budes davat na stavajici podlahu pak kup neopren ci podobnou pryz, a tu pouzij nejen pod konstrukci ale take pod preklizkove steny na konstrukci kde bude drevo na drevo. Jde o predejeti vzniku rezonanci u styku tvrdych materialu.

S temi otvory mam pochyby ale pokud to mas opravdu spravne vypocitane tak proc ne ale predem ti chci rict ze kdyz udelas otvor jeden milimetr vedle pak bude vysledek Helmholtz rezonatoru uplne jiny nez jsi si vypocital a spise si zadelas na problemy ktere pak tezko budes resit. Ja by jsem se spise priklanel k prilepeni dalsi vrstvy sadrokartonu (pres preklizku) a na tu pak zavesit podpurne absorbery.

Kazdopadne budes potrebovat osetrit zadni stenu protoze je to jeden z dulezitych prostoru vzhledem k odrazum signalu. Nebylo by od veci i popremyslet o zabudovanych monirorech, tim by se ti z velke casti odbouraly problemy s nizkymi frekvencemi.

JMJ37
Příspěvky: 4
Registrován: 23 dub 2018 10:22

Re: Akustika domaceho studia

Příspěvek od JMJ37 » 25 dub 2018 09:58

Praveze som tie otvory vobec nepocital, len som skopiroval a zvacsil ten vzor z jednej existujucej akustickej steny. Urcite som tie otvory aj trochu poposuval, takze na milimetre to nie je. Moj zamer bol zosikmit steny, a ciastocne ich perforovat, aby boli ciastocne odrazive a ciastocne pohlcujuce. Preto ten Rockwool za ne. Na zadnu stenu rozmyslam ze by som dal podobne zosikmene preglejkove steny 2,5 m x 1,25 m, cize jednu tabulu na kazdy stranu. A za ne tak isto Rockwool, ak je to teda dobry napad. Ihlany a podobne vonkajsie absorbery by som z estetickeho hladiska, ak je to mozne, v miestnosti uz mat nechcel (mal som doteraz). Na strop by som chcel dat difuzory v podobe zvlnenych preglejok, resp. hranolceky roznej vysky. Este som zabudol ucel miestnosti: nahravanie soundtrackov do divadelnych predstaveni (vacsinou nastroje z DAW), obcasne nahravanie vokalov a akustickych nastrojov, posluchova miestnost.

Ako vidis, v akustike som uplny zaciatocnik, preto ak mi mozes poradit, budem vdacny.

Este par otazok:
1. co je to RFZ?
2. Ten sklon 6 stupnov je dany cim? Pripadne ak mi mozes poradit, ako tie sklony a velkosti sikmych ploch vypocitat.
3. Maju byt obidve steny odklonene o 6 stupnov?
4. Bolo by vhodne do spodnych rohov tych akustickych stien (pod monitory) spravit jeden vacsi otvor ako basstrap?
5. Bude vobec Helmholtzov rezonator s kruhovymi otvormi efektivny?

Vopred vdaka za odpovede, zatial si budem studovat toho Helmholtza :)

Uživatelský avatar
Stan
Příspěvky: 2325
Registrován: 27 dub 2013 15:26

Re: Akustika domaceho studia

Příspěvek od Stan » 25 dub 2018 10:02

Precti si serial o akustice na mych strankach ADM magazin, nebo tady na foru mam taky neco o zakladech akustiky, co je to RFZ (Reflection Free Zone) atd. neni to disertacni prace ale na pochopeni zakladu by to melo stacit. Jinak nezamenuj estetiku a akustiku. oboji jde skloubit ale v tomto pripade spise uprednostnujes to prvni.

Nejdrive si navhni poslechovou pozici (zvaz moznost zabudovanych monitoru) a pak si vypocitej prvni, druhe a treti odrazy a podle toho popremyslej o rozmisteni akustickych komponentu, prvne se zamer na dosazeni optimalnio dozvuku mistnosti a dostatecne velke RFZ a az pak se zabyvej difuzery a frekvencemi.

Sklon 6 stupnu neni smerodatny ale optimalni. Projdi si moje prispevky za posledni 2-3 mesice o navrzich domacich studii kde najdes nejake tipy na kalkulace a nakresy co jsem delal.

JMJ37
Příspěvky: 4
Registrován: 23 dub 2018 10:22

Re: Akustika domaceho studia

Příspěvek od JMJ37 » 26 dub 2018 13:34

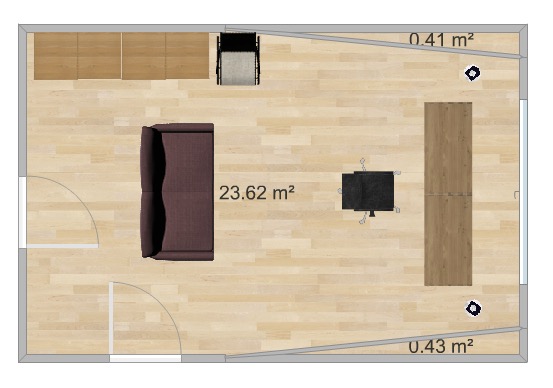

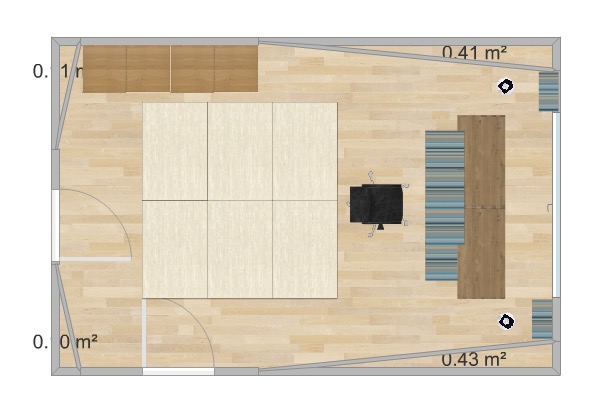

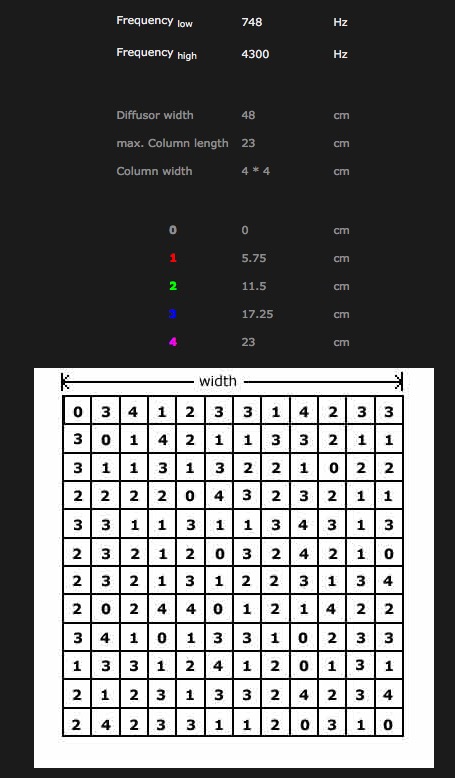

Tak som ten navrh trochu pozmenil, na zaklade toho co som si zatial nastudoval. Pridal som dozadu dalsie 2 preglejkove panely. Tu perforaciu v prednych preglejkovych paneloch som zrusil. Namiesto toho som pridal par skyline difuzerov vo vyske monitorov na prednu stenu vedla okna a 4 na strop (zaznacene modrym na obrazku). Ich parametre prikladam na dalsom obrazku. Na strop som dalej navrhol polvalcove difuzery z flexi ceiba preglejky. Sklon stien, rozmiestnenie difuzerov a ich pocet este nemam spocitane. Existuje na to nejaky software? ...ako sa ti pozdava tento navrh? pripadne prosim porad, ako to dalej prerobit/vylepsit. Zatial pokracujem v studiu tvojich prispevkov v ADM. Vdaka za kazdu radu!
Přílohy
Screen Shot 2018-04-26 at 13.24.56.jpg
Screen Shot 2018-04-26 at 13.24.56.jpg (75.64 KiB) Zobrazeno 319 x
Screen Shot 2018-04-26 at 13.12.18.jpg
Screen Shot 2018-04-26 at 13.12.18.jpg (45.75 KiB) Zobrazeno 319 x

Uživatelský avatar
Stan
Příspěvky: 2325
Registrován: 27 dub 2013 15:26

Re: Akustika domaceho studia

Příspěvek od Stan » 26 dub 2018 14:27

nez se rozhodnes davat 3D difuzer na strany na sikme steny tak si precti co jem psal tady zvuk/navrh-home-studia-span-class-posth ... 25464.html

prvne vyres absorbci a pak res difuzery !!! Navic ted si vypocitavas difuzery bez toho aby jsi vedel jake frekvence budes porebovat doresit na zaklade mereni. a ujasni si jestli budes delat dead-end nebo live-end.

JMJ37
Příspěvky: 4
Registrován: 23 dub 2018 10:22

Re: Akustika domaceho studia

Příspěvek od JMJ37 » 02 kvě 2018 17:23

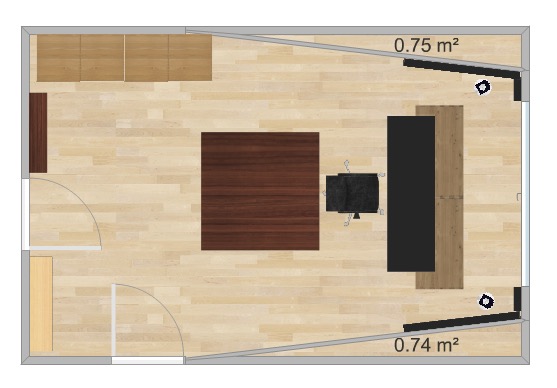

Cauko, tak som trocha upravil svoj navrh na zaklade toho co som zatial nastudoval. Snazim sa to navrhnut ako LEDE room. Na zaklade vypocitanych prvych, druhych, tretich odrazov som navrhol rozmiestnenie absorberov (na obrazku cierne) a skyline difuzerov (tmave drevo). Ich rozmiestnenie a velkost zatial nechavam otvorene.
Rozmyslam, ze cast zosikmenych stien (v okoli monitorov, asi 1,5 m) prekryjem namiesto preglejky iba latkou. Cize hned za latkou by bola hruba absorbcna vrstva rockwoolu. Tym padom by som nemusel pridavat dalsie absorbery na boky. Preglejkove steny by pokracovali az za miestami prvych reflexii a dotvarali live-endovu cast miestnosti.
Dalej ako vidis na obrazku je v miestnosti kniznica (blede drevo) a 2ks skrin. Ako sa ti pozdava tento navrh? Dik
Přílohy
Screen Shot 2018-05-02 at 16.47.04.jpg
Screen Shot 2018-05-02 at 16.47.04.jpg (43.42 KiB) Zobrazeno 262 x

Uživatelský avatar
Stan
Příspěvky: 2325
Registrován: 27 dub 2013 15:26

Re: Akustika domaceho studia

Příspěvek od Stan » 02 kvě 2018 18:10

Pokud budes mit mezi latkama (prknama) mezery tak to je zase Helmholtz ale ten se da snadno vypocitat nez derovany. pokud si dobre pamatuju tak se mezery zvetsuji v pomeru k sile materialu tz. tloustky latky (prkna). Kazdopadne mysli na to ze rockwool (nebo skelna vata) uvolnuje pri pruchodu zvuku timto materialem mikrocastice, to znamena ze material musi byt dobre zakryt nejakym neprodysnym materialem.

Proto se pred ni na konstrukci dava nejaky typ igelitu a pak porezni dekorativni latka, nebo neprodysne materialy jako SDK, preklizka ect. Jinak nikde nevidim Bass-Traps na zadni stene. Ale celkove to vypada v pohode. Jak ti dopadla velikost RFZ?
