Miestnost domaceho studia

Ozvučení, nahrávání, mixáž a mastering
Odpovědět
Peter1234
Příspěvky: 8
Registrován: 26 led 2014 21:51

Miestnost domaceho studia

Příspěvek od Peter1234 » 26 led 2014 22:10

Ahoj, chcel by som Vas poprosit o radu. Chcel by som si doma spravit male studio predovsetkym na mixaz (a amatersky mastering).

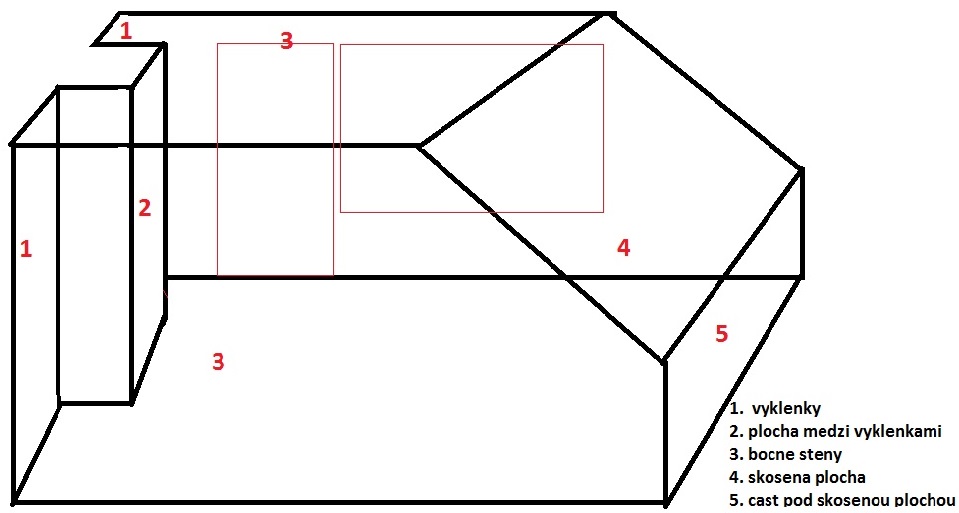

Izba, ktoru mam k dispozicii je zanzornena na obrazku, ktory prikladam (je to amaterska kresba v skicari :)) Vzadu cervenou farbou su dvere a vpredu je to okno a balkonove dvere, ktore su obe cele zo skla. Strop a skosena plocha su z deosu (taka imitacia dreva nieco ako drevotrieska) koberec mam na celej ploche.

Preto vas chcem poprosit a rady:
1.) Kde by bolo najlepsie umiestnit nearfield monitory? Pretoze neviem ako sa akusticky sprava skoseny strop...
2.) Kam treba urcite dat akusticke prvky? (Planujem vyrobit tie z rokwoolu, ktore su spominane v predchadzajucich temach) Trapia ma tie vyklenky pri zadnej stene a tiez to ze sklenena cast (okno plus dvere tvoria vascinu bocnej stedy.)

Monitory planujem kupit Tannoy 5 palcove s bass reflexom v predu.
Dakujem za kazdu radu :)
Přílohy

Uživatelský avatar
Stan
Příspěvky: 1950
Registrován: 27 dub 2013 15:26

Re: Miestnost domaceho studia

Příspěvek od Stan » 27 led 2014 00:22

Ten nákres jsi opravdu hodně zjednodušil a mnoho rozměrů chybí. Ale i tak, podle mě by jsi měl monitory umístit do zkoseného prostoru, kam to už je dané akustickým středem monitoru a ten by měl být mezi 120-125 cm od podlahy. Zadní výklenky vyplnit závěsnými lehkými absorbery a prostor uzavřít 10cm rockwoolem v rámu. Na střed můžeš zavěsit další bass traps či broadband Skyline. Prostor za monitory by jsi mohl pořešit svislými volně zavěšenými absorbery a před ně (absorbery) postavit basstraps a to ať již v jednom či více rámech. Určitě budeš potřebovat 1-2 absorbery na stropu.
To je tak asi vše s čím by jsi mohl začít.
Naposledy upravil(a) Stan dne 27 led 2014 23:09, celkem upraveno 1 x.

Peter1234
Příspěvky: 8
Registrován: 26 led 2014 21:51

Re: Miestnost domaceho studia

Příspěvek od Peter1234 » 27 led 2014 01:17

Dakujem pekne za radu. Chcel by som sa este opytat, co konkretne mas na mysli tymi lahkymi absorbermi alebo volne zavesenymi? Napriklad to mozu byt vysiace kusky mineralnej vaty do necoho zabalenej? Mohol by som nieco take pouzit aj na strop?
A tiez ak by si mohol vysvetlit co je to broadband Skyline, nejak google nenasiel nic akusticke . Dakujem pekne este raz :)

Uživatelský avatar
Stan
Příspěvky: 1950
Registrován: 27 dub 2013 15:26

Re: Miestnost domaceho studia

Příspěvek od Stan » 27 led 2014 01:36

Tyto druhy absorberů jsou vyrobeny ze slisovaného použitého papíru. Opravdu neznám název. Deska je cca 2.5 cm silná a má šedivou barvu. Je to velmi lehký materiál. Z tohoto materiélu naděláš obdélníky dejme tomu 60cm široké a dlouhé na celou výšku místnosti pokud to bude možné. Na tyto pak příjde nalepit rockwool 2.5-5 cm z každé strany a takto vyrobené absorbery příjdou zavěsit od stopu a to ve sklonu, rozuměj našikmo). Tím mám na mysli sklon dejme tomu 40° k zadní stěně (směr do protilehlého rohu). Doufám že ti to dává smysl. co se týká stropu tam můžeš použít rovněž 10cm rockwool, měj však na paměti že účinnost absorberu se zvyšuje s odstupem od stěny (stropu). To znamená že ideální pozice pro tebe bude zavěšení okolo 10 cm od stropu.

Peter1234
Příspěvky: 8
Registrován: 26 led 2014 21:51

Re: Miestnost domaceho studia

Příspěvek od Peter1234 » 27 led 2014 13:04

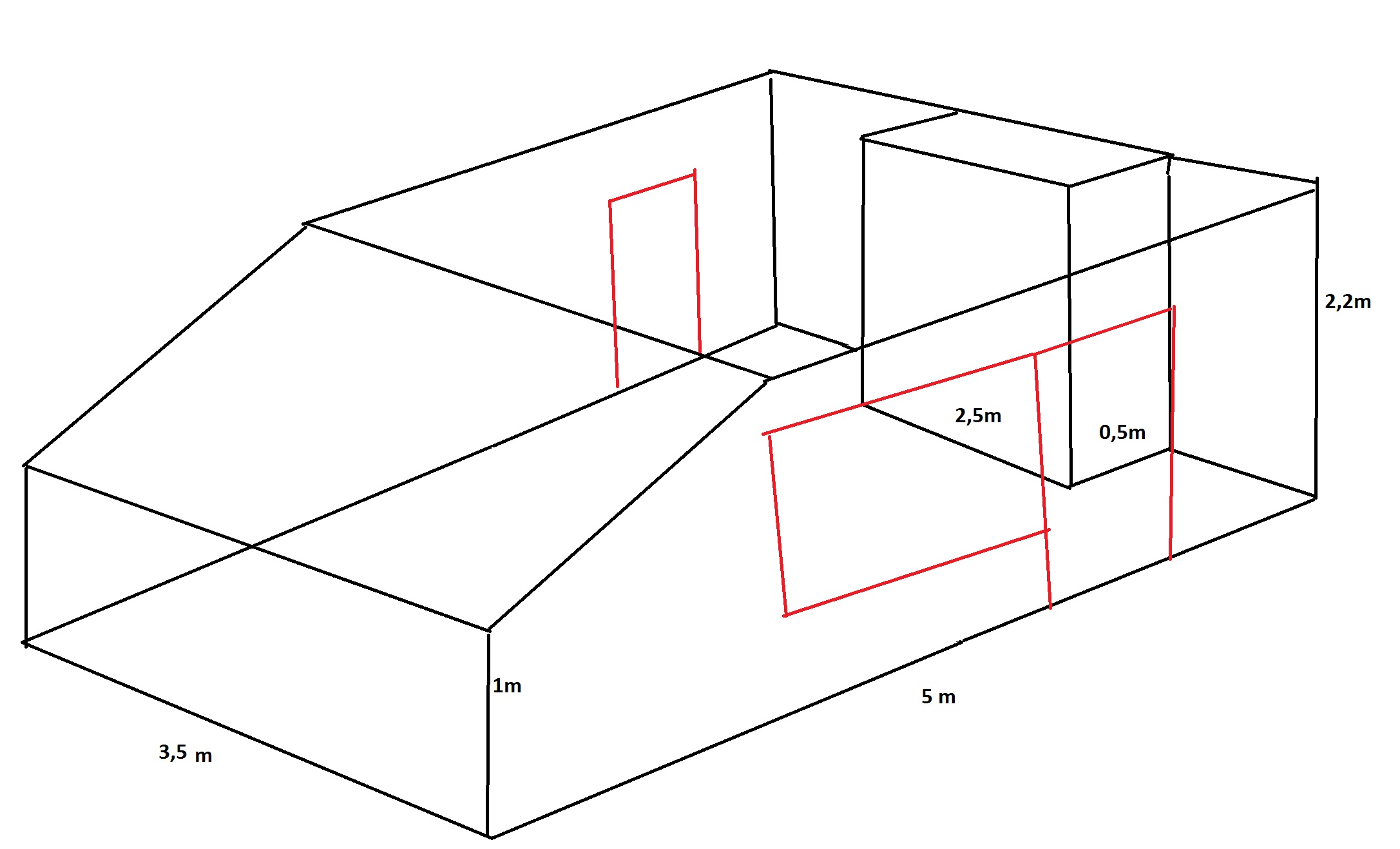

Stan- velka vdaka za pomoc. Vacsina co pises mi dava zmysel, ale niektore veci si celkom neviem predstavit. Skusil som prekreslit este raz tu izbu z lepsieho pohladu a oznacil som cislami miesta, ktore si spominal a tento obrazok sa najviac podoba rozmermi na realnu izbu. Mohol by si prosim na sumarizaciu popisat miesta kam mam umiestnit ake prvky? Dik
Přílohy
izba 2.jpg
izba 2.jpg (65.21 KiB) Zobrazeno 568 x

Uživatelský avatar
Stan
Příspěvky: 1950
Registrován: 27 dub 2013 15:26

Re: Miestnost domaceho studia

Příspěvek od Stan » 27 led 2014 14:02

Spíše napiš co si neumíš představit.
Zkus si pořídit SketchUp na nákresy.

Peter1234
Příspěvky: 8
Registrován: 26 led 2014 21:51

Re: Miestnost domaceho studia

Příspěvek od Peter1234 » 27 led 2014 18:24

Skusim to takto. Ak som to správne pochopil tak:

Monitory mám umiestnit do skosenej plochy, aby smerovali na opacny koniec izby, teda kde sa nachadzaju tie vyklenky. Maju byt cca. 1.20 - 1,25 m nad zemou.
Cele vnutro tych vyklenkov na lavej strane druheho obrazka mam vyplnit lahkymi absorbery, ktoré vyrobím z tvrdeho recyklovaného papiera a z oboch stran oblepenymi tenkym rockwoolem a cele to este uplne uzatvorim velkou 10 cm rockwoolovou deskou a rockwool dam aj na oblast cislo 2. Za monitormi spravim to iste, ze na plochu oznacenu na obrazku ako cislo 5 zavesim tie absorbery a pred ne dam este rockwool v ramoch. Uplne hore na strop dám dva ramy rockwoolu zavesene horizontalne asi 10 centimetrov od stropu. Teda samotna skosena plocha oznacena ako 4 ostane bez zasahov?

Mohol by som vytvorit na tej skosenej ploche a pod nou vlastne taky polkruh, ktory sa dava okolo mikrofonov ale velky a dal by som ho za monitory?

Uživatelský avatar
Stan
Příspěvky: 1950
Registrován: 27 dub 2013 15:26

Re: Miestnost domaceho studia

Příspěvek od Stan » 27 led 2014 22:43

Prostor za monitory postavené pod šikmým stropem jsem ti již popsal, ale i půlkruh bude ok pokud máš něco konkrétního po ruce, ale jestli ne tak nevím na co tak komplikovanou konstrukci. Jediný problém který budeš muset vyřešit je to že jedna strana je z většiny vyplněna sklem ( tedy neshodný stavební materiál na prvních odrazech ) což znamená že budeš muset řešit vyšší frekvence. Ty se však dají dostat pod kontrolu velmi snadno.
1.20-1.25 m nad zemí by měl být akustický střed monitoru. Pokud se ti ho však nechce zjišťovat tak je postav do takové výšky aby výškové drivery byly zhruba nad úrovní uší když sedíš před mixem. Vyjde to skoro nastejno. :)

Edit: ten prostor za monitory jsem myslel vyplnit závěsnýmy absrobery již tak 30-40 cm za monitory (tedy zavěšeny již v zkoseném prostoru ) a před ně dát absorbery v rámu. To znamená že pořadí monitory, absorbery v rámu a hned závěsné absorbery. V táto sekci mohou být závěsné absorbery paraleleně se zadní stěnou v rozestupu tak 20-25 cm za sebou.

Peter1234
Příspěvky: 8
Registrován: 26 led 2014 21:51

Re: Miestnost domaceho studia

Příspěvek od Peter1234 » 27 led 2014 23:05

Tak vysie frekvencie nie su az taky problem. Cital som ze nad 1.5 kHz mi postaci nejaky zaves na okno. Vyskusam spravit ten pokruh, materialu mam dostatok. Ako mineralnu vatu som nakoniec zvolil Isover Piano 12 cm, ktora je specialne designovana na akusticke ucely. Akurat mi ostava uz len vyriesit ako budem tie absorbery prichytavat na steny alebo strop. Na tu skosunu plochu a na strop pravdepodobne len prilepim niekolko mensich kuskov vaty alebo ich necham zabalene vysiet zo stromu ako vianocne gule :)

Uživatelský avatar
Stan
Příspěvky: 1950
Registrován: 27 dub 2013 15:26

Re: Miestnost domaceho studia

Příspěvek od Stan » 27 led 2014 23:16

Nic nelep ale udělej si rámy ať už dřevěné či plechové. Podívej se na stavební materiály pro sádrokarton. Prodávají široké lišty které by ti mohou dobře posloužit pro tvorbu rámu. Pak to kdykoliv můžeš sundat a přemístit do většího studia :). Jednoduchý rám máš hotový tak do hodiny.

Odpovědět
