Zdravím z nášho laboratória Amuletstudio - https://www.facebook.com/amulettechnics/ .
Nakoľko sa mi zdá, že aspoň niektorých zaujal môj seriál: mixazni-pulty/mixpult-rekonstrukcia-pre ... 24268.html , rozhodol som sa, že budem vlezlý ďalej:-)

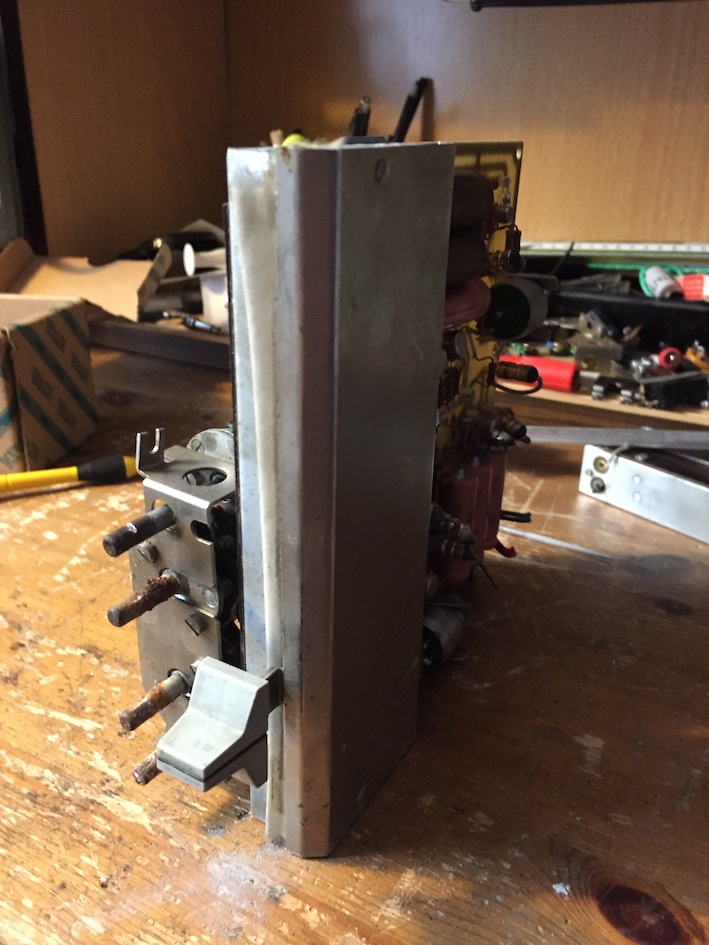

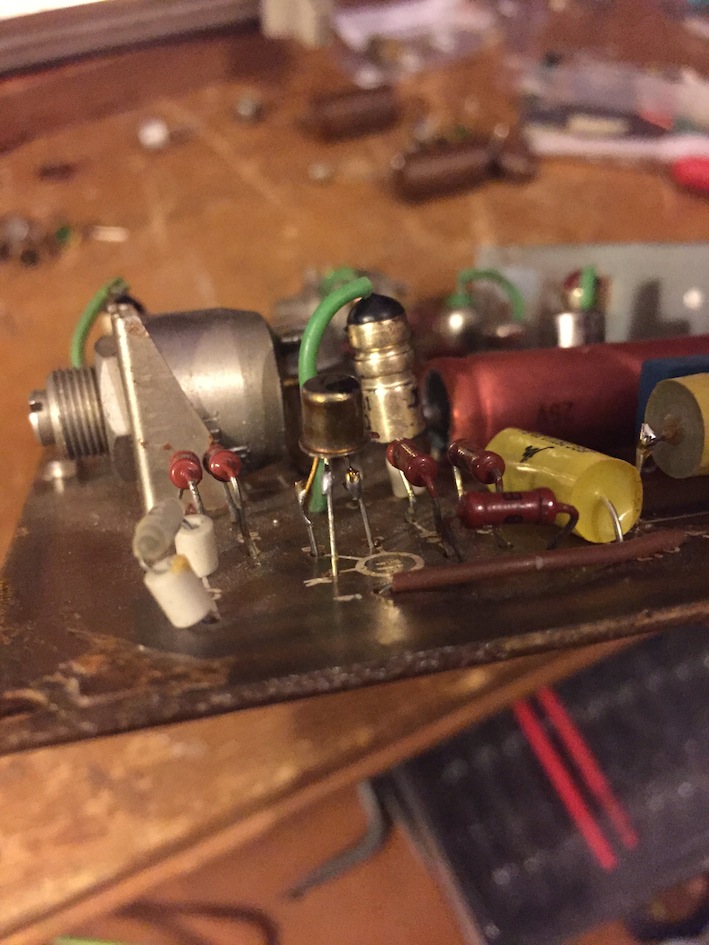

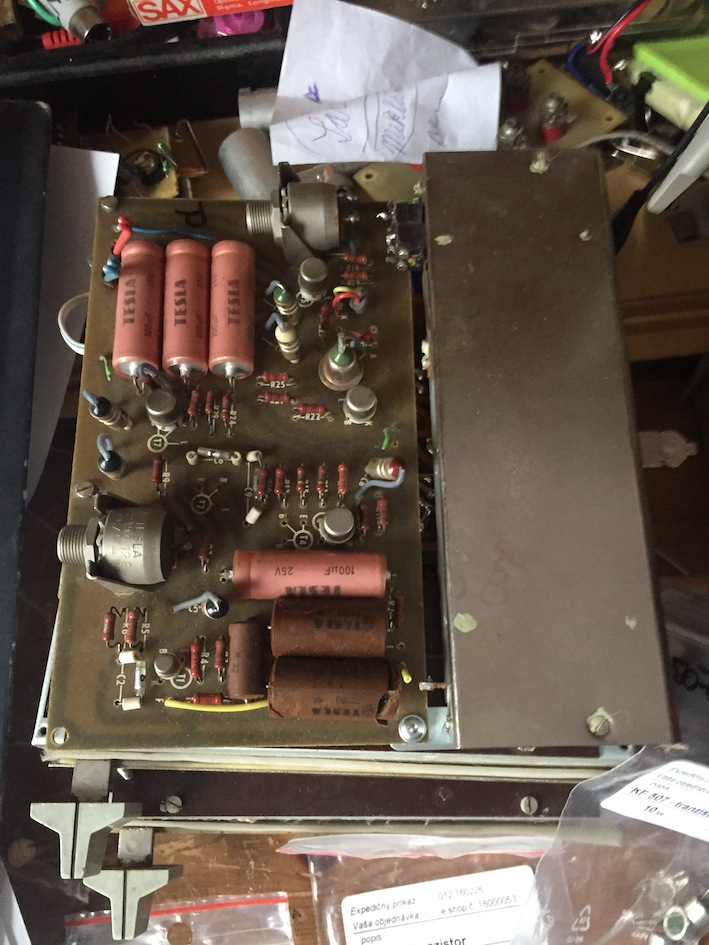

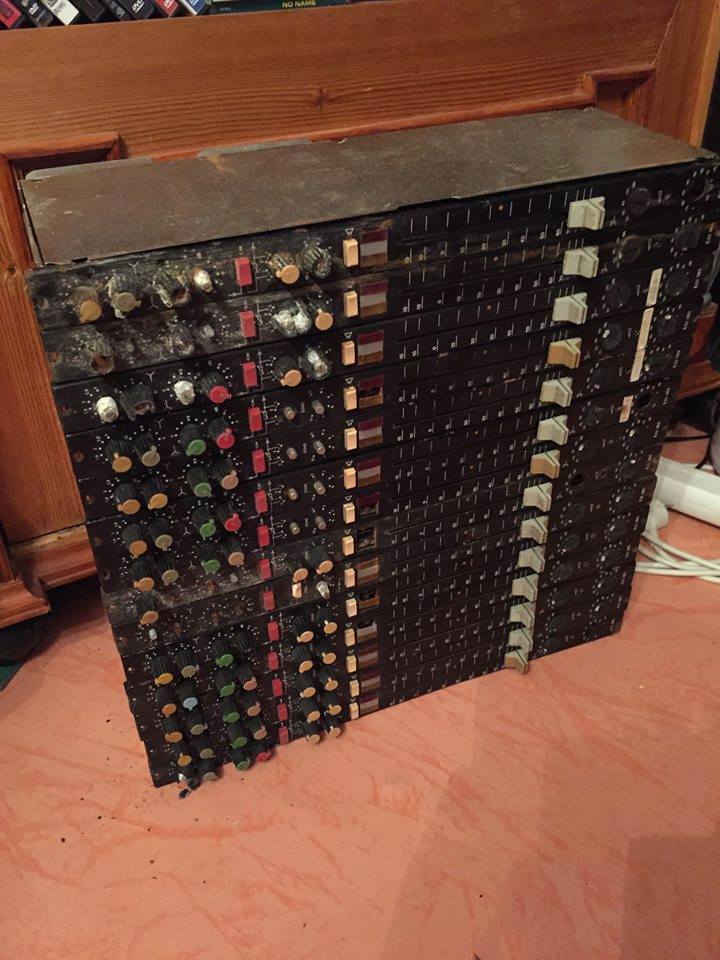

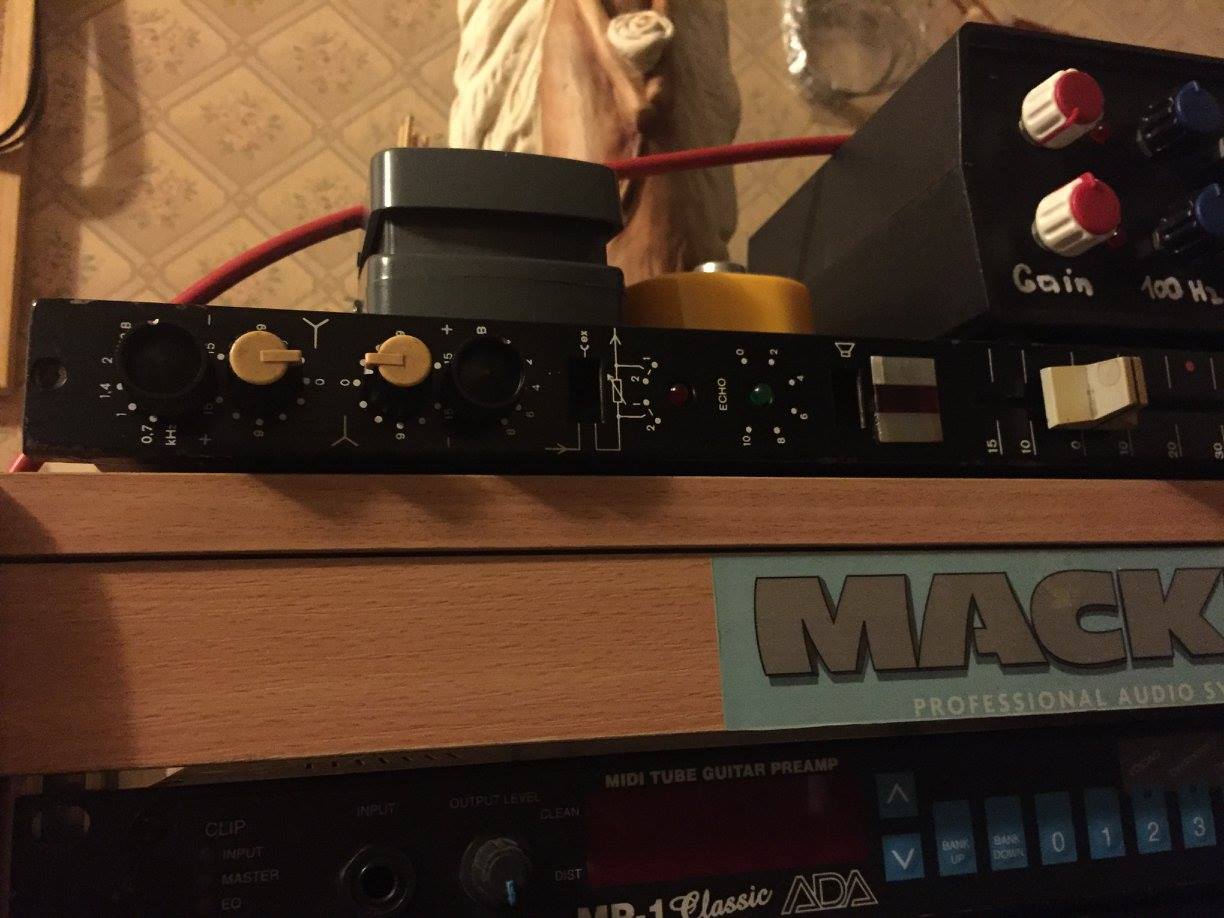

Pred časom som robil repas stripov Tesla EJU 363. Na fotkách je vidieť, čo mi prišlo domov (a že to boli pekné plesniviny...).
Počas nejakého času sa mi aj s kolegom podarilo pár týchto stripov zachrániť (skrotiť) a už pokorne slúžia v štúdiách.
Zachránili sme samozrejme len to, čo sa dalo a čo bolo možné skompletovať. Čiže vstupnú časť s trafom vajíčko, sekciu ekvalizér a fader sekciu. Vznikli pekné stripy s externým zdrojom - 24V.

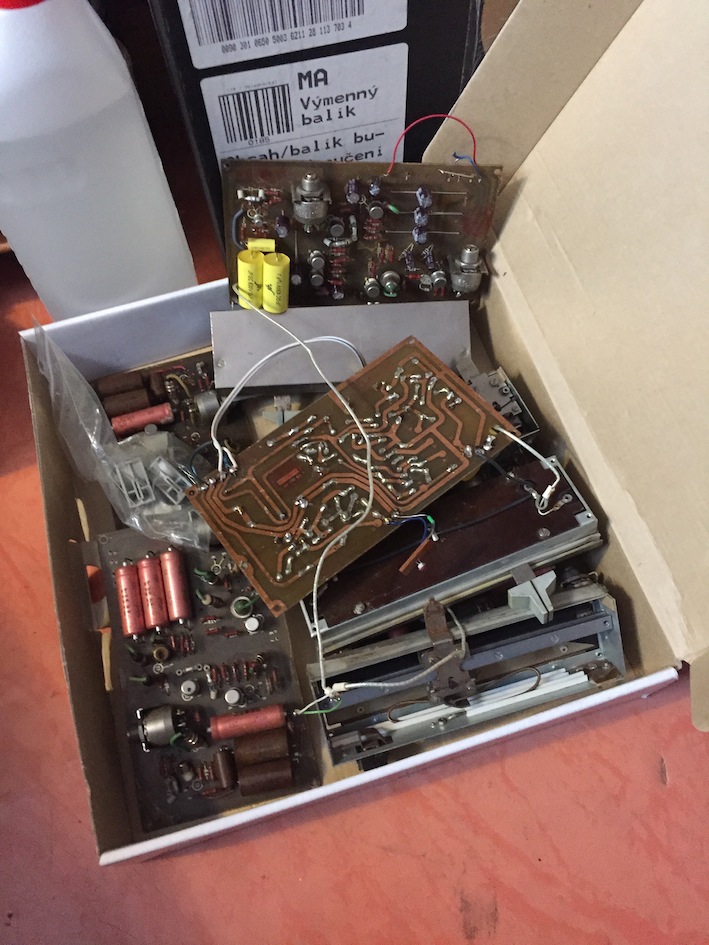

Nakoniec zostalo pár plošných spojov a bižutéria z ekvalizérov a fader modulov. Ako správnemu Slovákovi mi bolo ľúto tieto veci zaniesť do kontajnera (lebo veď sa to ešte môže hodiť).
Výsledkom mojej kontajnerovej nečinnosti je tento projekt.

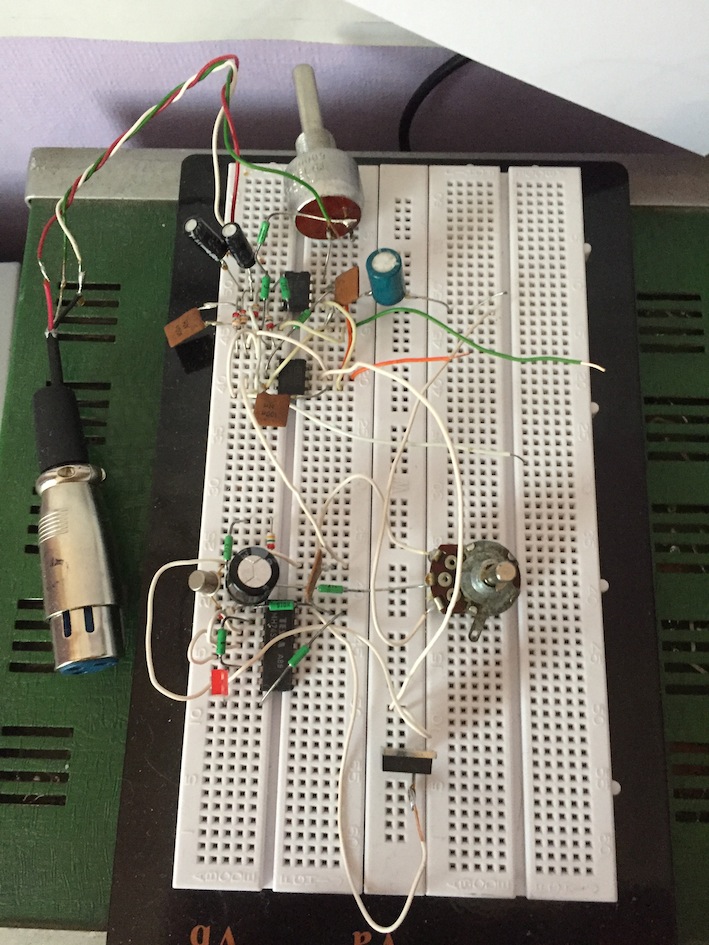

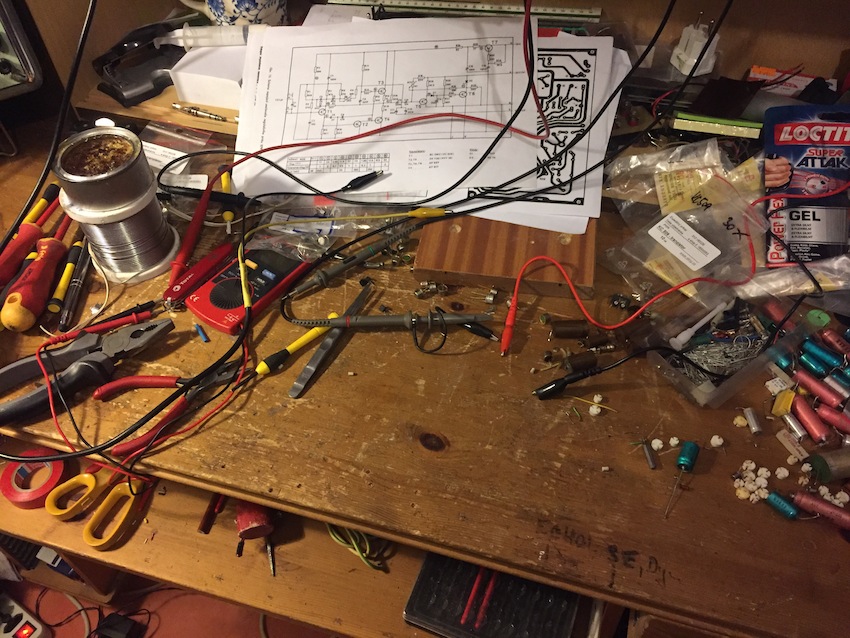

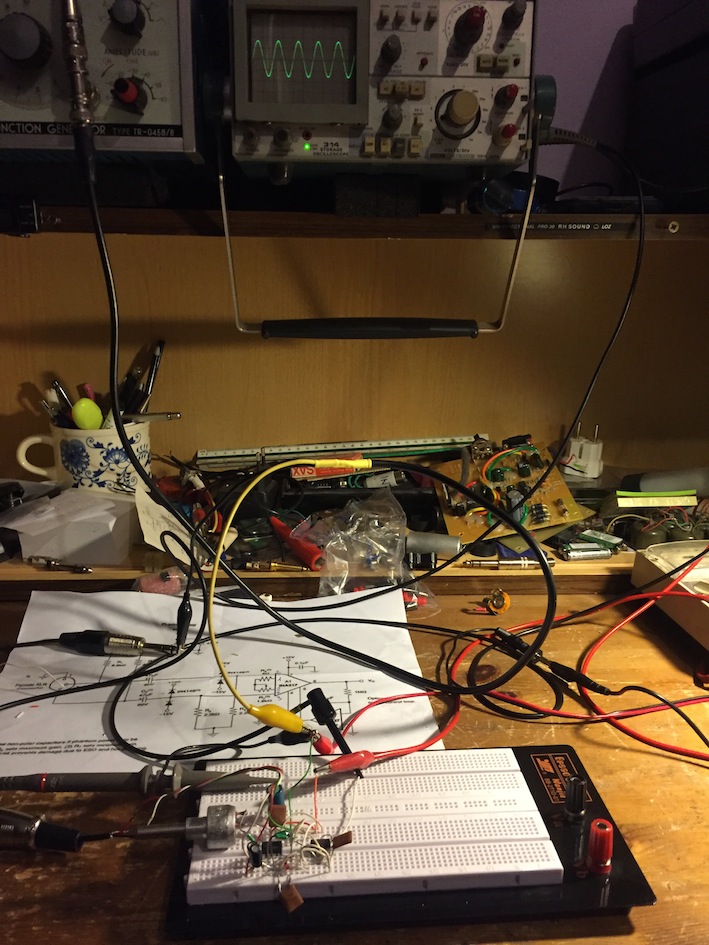

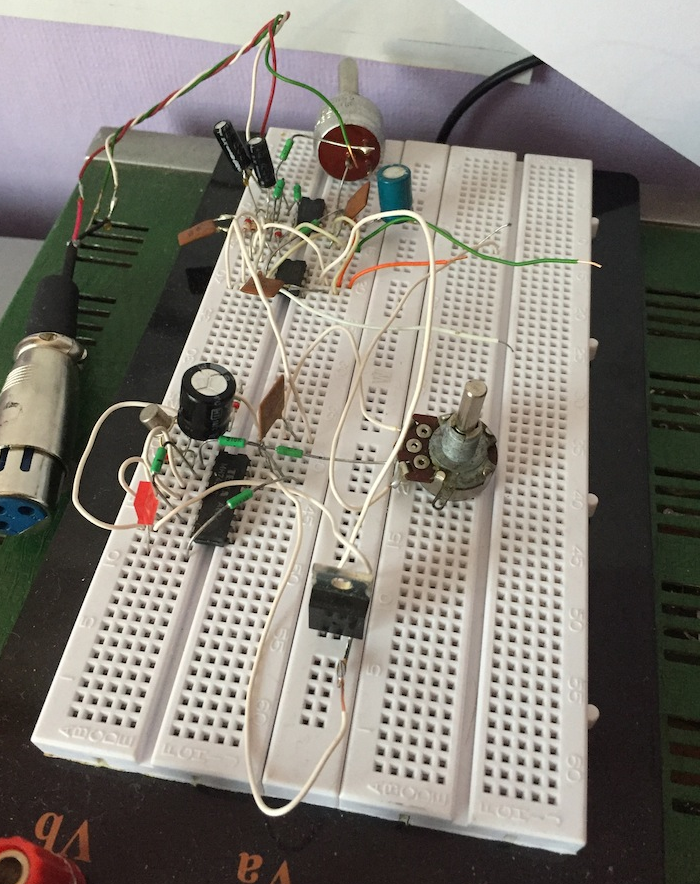

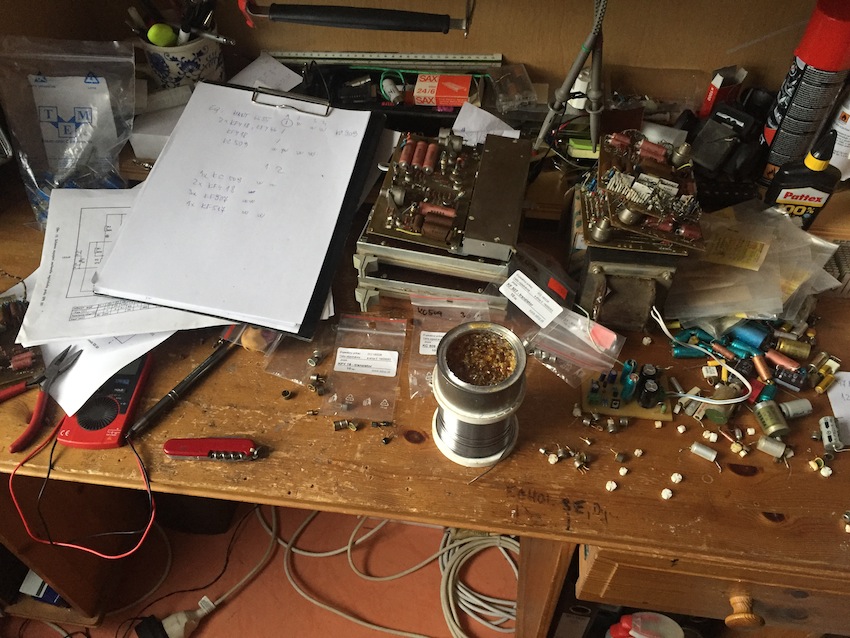

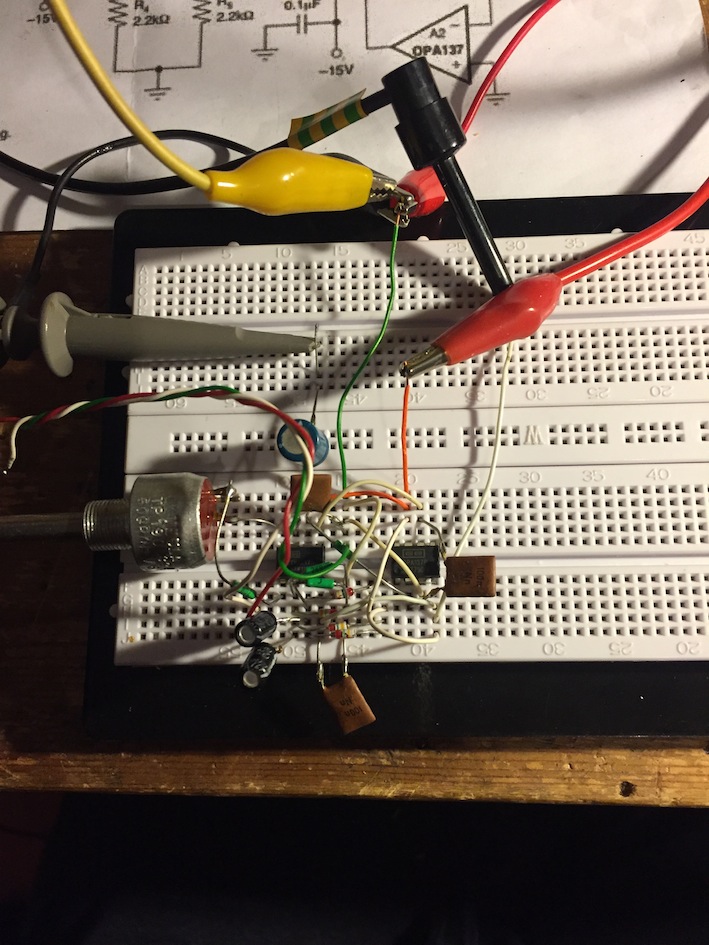

Vstupnú časť je nutné nahradiť. Z lenivosti som zvolil variant bez vstupného trafa. Našiel som schému na mikrofónny preamp z operákmi so symetrickým vstupom. Otestoval, prirobil gain indikátor, otestoval spolu a ajhľa... funguje to:-)
A teraz to najhoršie... ide sa robiť mechanika:-) Preampy budú v dual prevedaní, v drevenej vintááááge krabici s koženným uchom na vrchu.
Vstupná časť: skoková regulácia gain, plynulá regulácia gain v medzihodnotách skokovej, prepínač Mic/Line, peakmeter s jednou LED - červenou.
Ekvalizér: Basy, Výšky, Prezenc

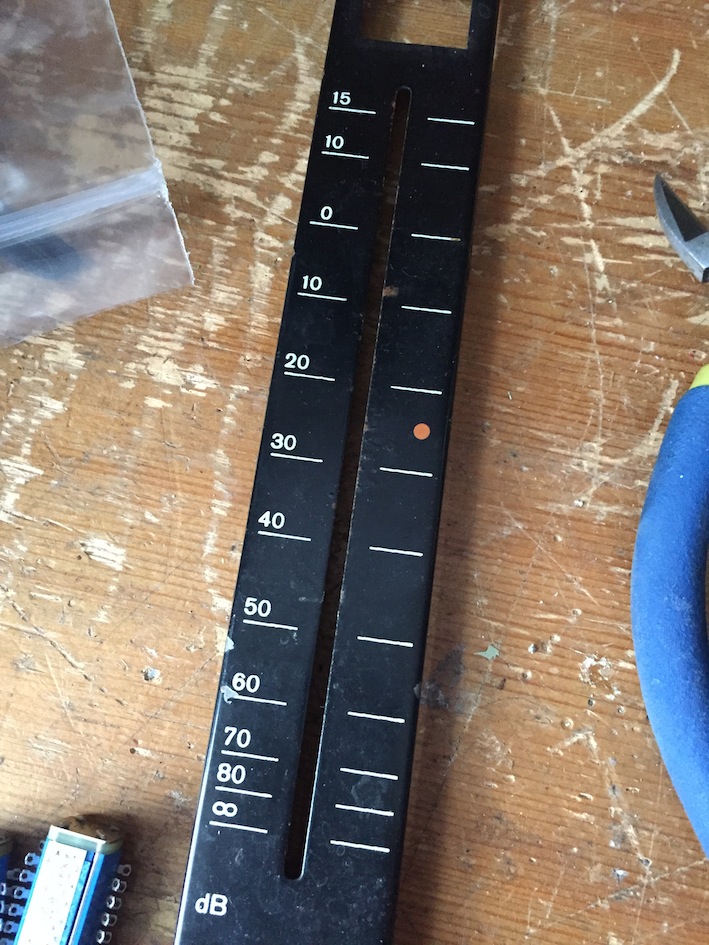

Fader: použijeme starý Tesla pot, ďalší peakmeter - output - so zelenou LED.
DIY projekt Tesla EJU 363
DIY projekt Tesla EJU 363
- Přílohy
-
-
-
Naposledy upravil(a) Sanchez dne 04 úno 2017 19:31, celkem upraveno 2 x.
Re: DIY projekt Tesla EJU 363
A ešte foto:-) Teraz riešim mechaniku. Chcel by som mať komplet črevá pokope a funkčné. Až potom sa len vložia do vintááááge skrinky s koženým uchom:-)
- Přílohy
-
-
-
Re: DIY projekt Tesla EJU 363
KLudne pis a davaj fotky .. je to zaujimave pre viac ludi ..
Re: DIY projekt Tesla EJU 363
Ako myslíš:-)
Dnes som sa venoval zháňaniu súčiastok, oprave Leslie 147 u dedka tutok z fóra. Odišlo mu výstupné trafo do múky. Škoda. Ale našli sme hneď pánka, ktorý namoce vinutia nanovo. Takže nakoniec dobrý koniec.
Otočil som Nitru a Štefanovú. A výsledok stál za to:-)
Doviezol som nové prepínače do prezenc filtra a podľa nich vyhodil inzerát na basy a výšky, lebo tie sú 12 polohové. Keď už to mám tak pekne našliapnuté, zmontoval som fadery s ekvalizérmi a vyhodil staré prepínače. Síce moje obľúbené plesnivé, ale v tomto prípade pleseň bokom...
Keď prídu nové 12 polohové prepínače, počkám na spln mesiaca, zapálim vonné tyčinky v presnej kombinácii a môžem ich poletovať.
Potom počkám na objednávku kondenzátorov z môjho obľúbeného obchodu a všetko si pripravím. Aby to dobre hralo a malo ten správny vesmírny tajuplný zvuk, budem musieť kondenzátory letovať presne od 22:12 do 23:16, ale len keď bude vonku bez mraku. Pre tieto prípady mám aj lampu, ktorú som objednal z ebaya. Bolo tam písané, že ak nemám originál japan čipy a letujem kondenzátory, táto lampa je najvhodnejšia.
Foto:

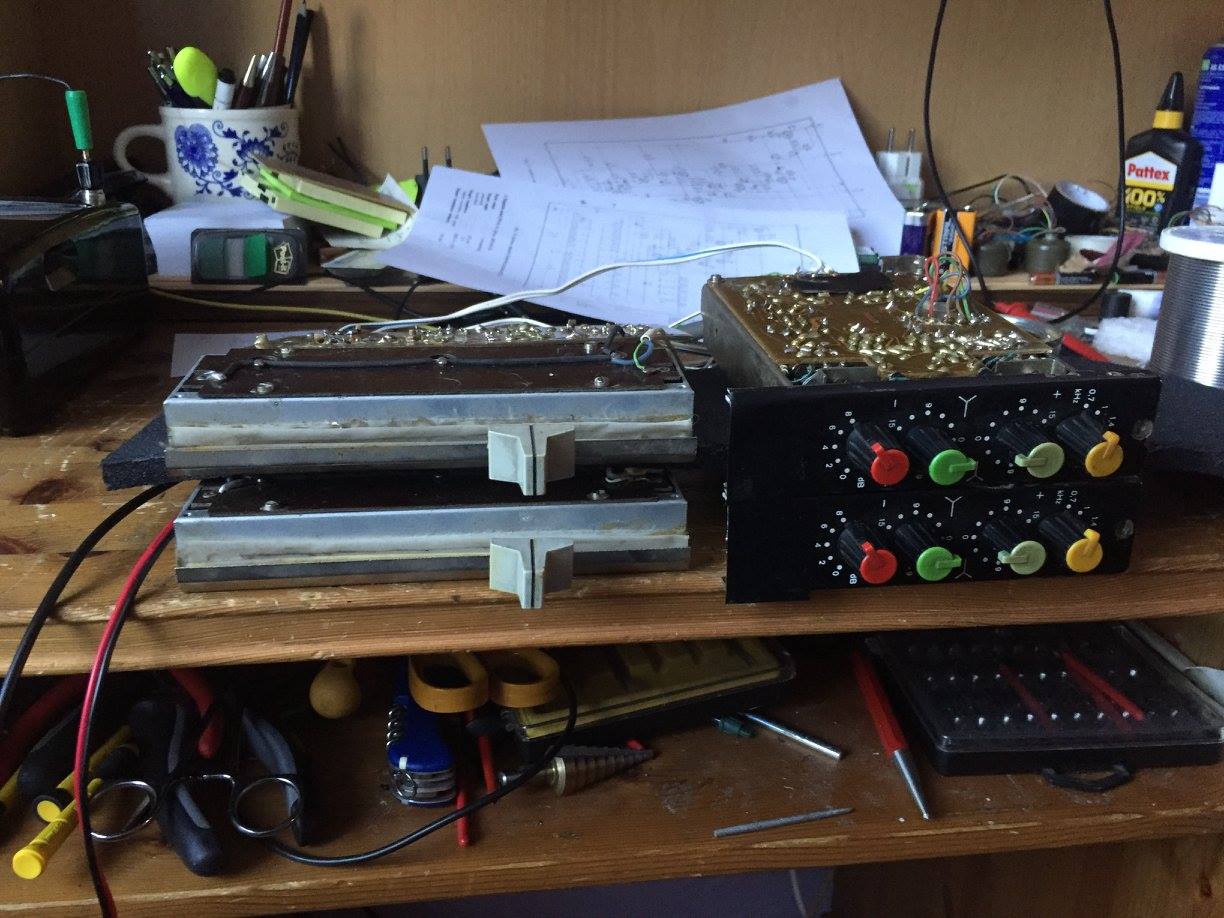

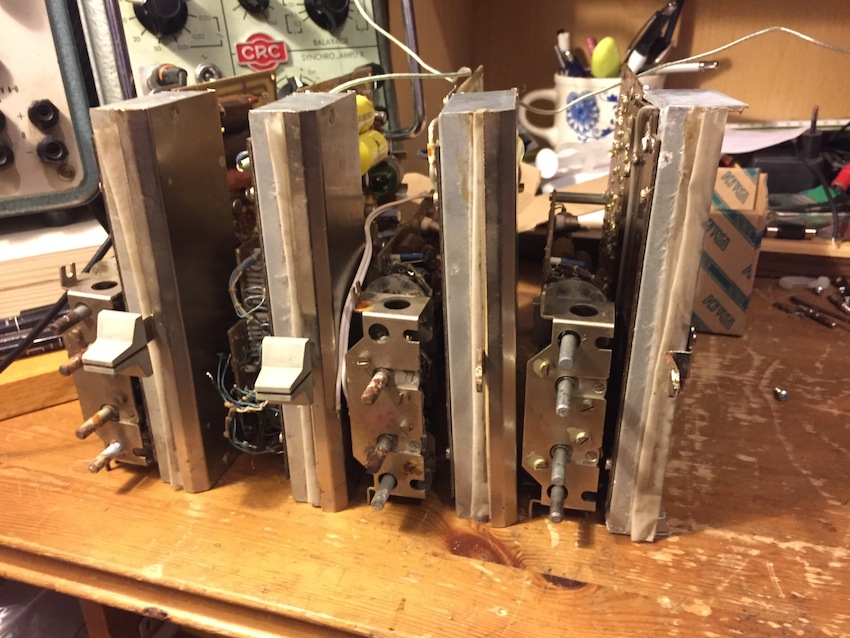

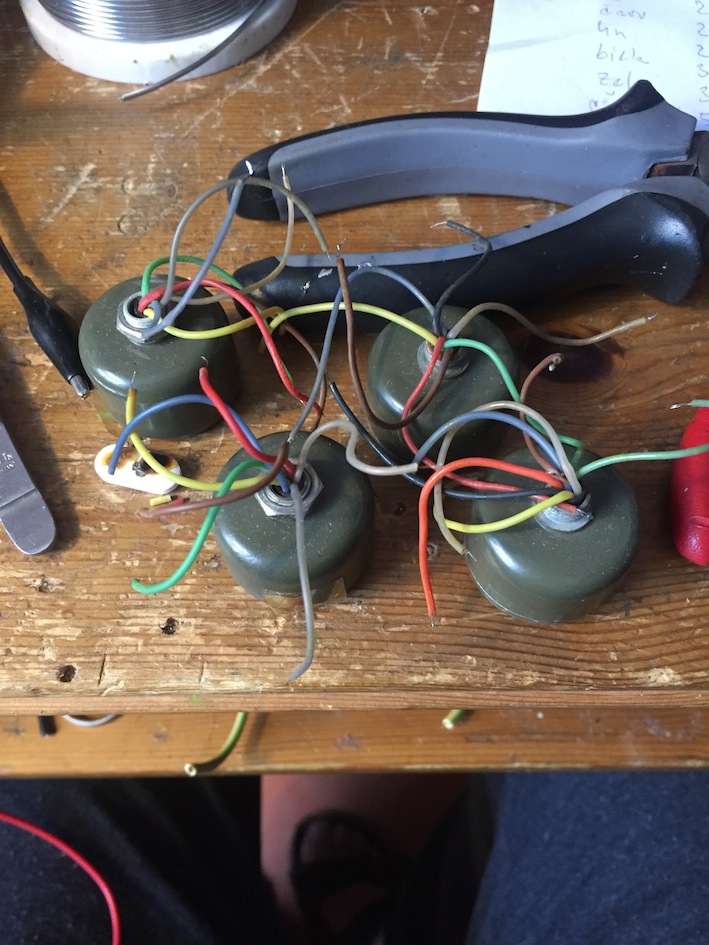

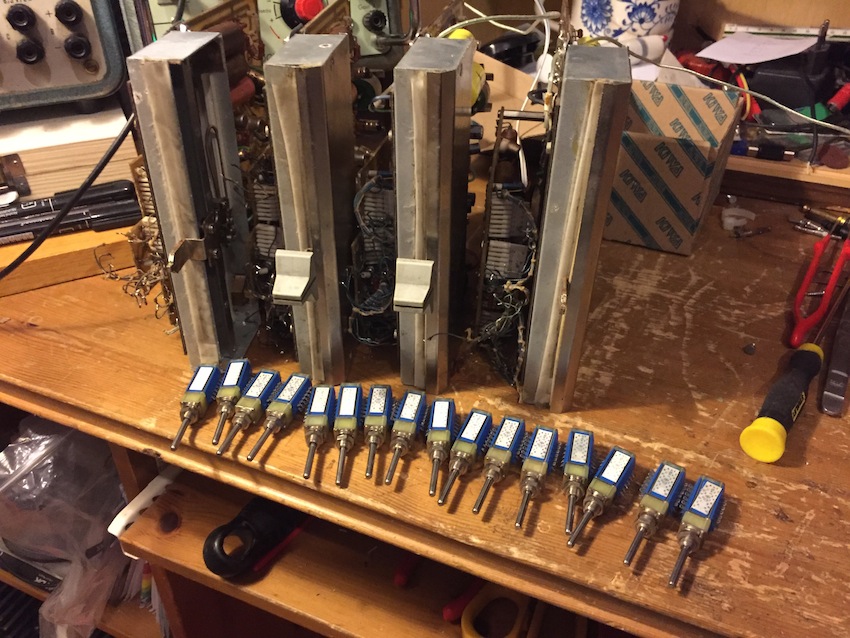

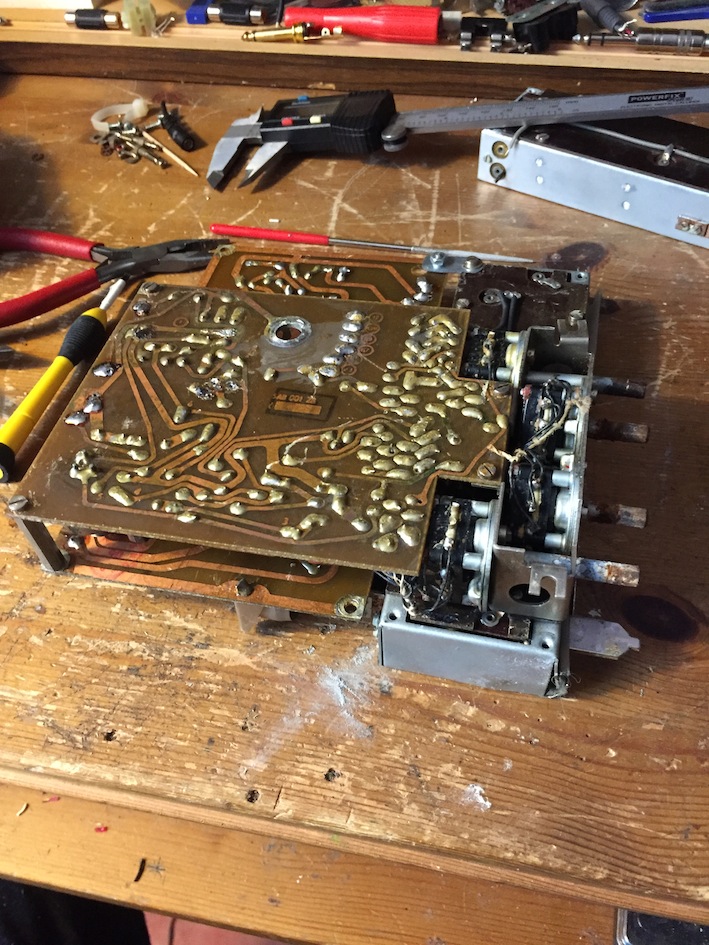

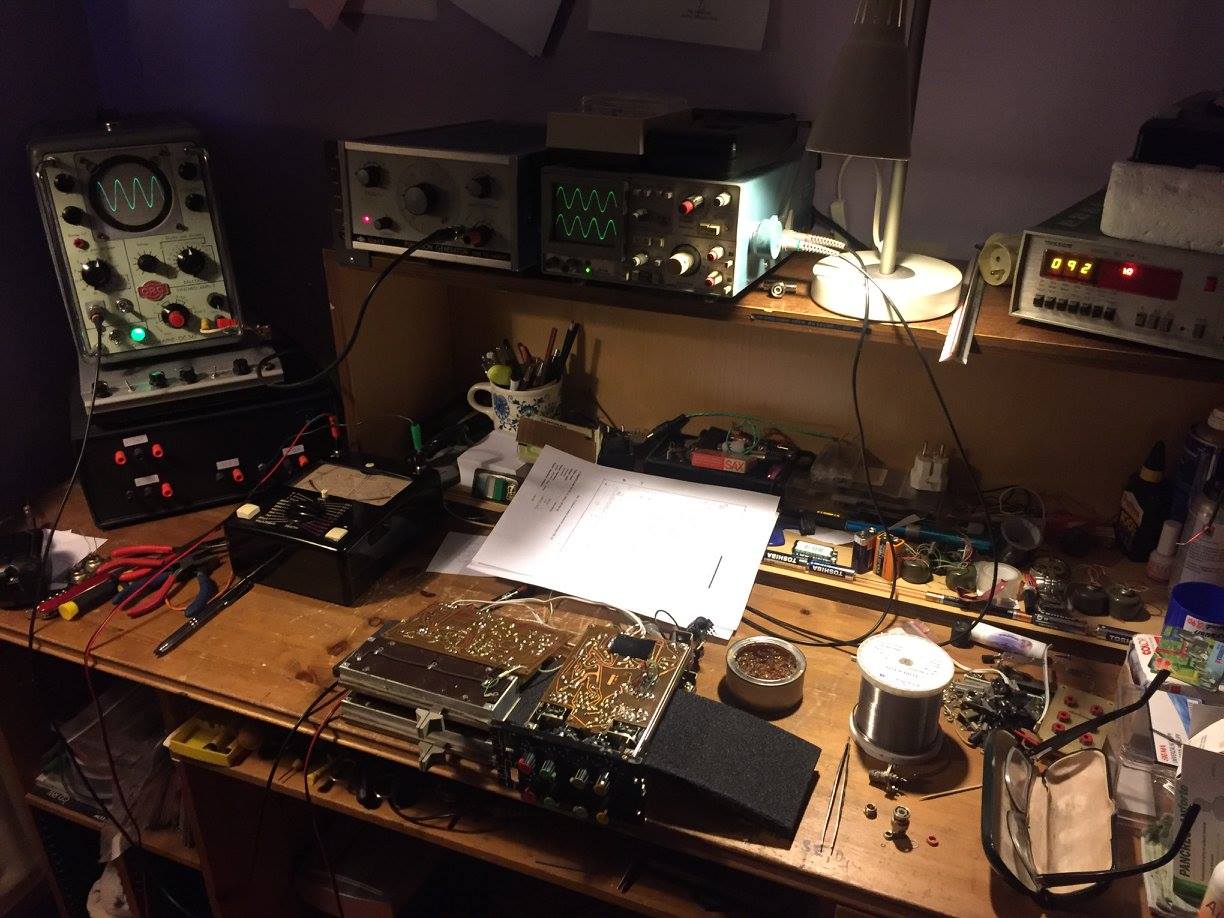

Moduly fader, spolu s modulmi ekvalizéru, v tesnom objatí, pred a po odstránení plesnivých prepínačov. Nové prepínače čakajú na spln mesiaca.
Lampa
Dnes som sa venoval zháňaniu súčiastok, oprave Leslie 147 u dedka tutok z fóra. Odišlo mu výstupné trafo do múky. Škoda. Ale našli sme hneď pánka, ktorý namoce vinutia nanovo. Takže nakoniec dobrý koniec.
Otočil som Nitru a Štefanovú. A výsledok stál za to:-)
Doviezol som nové prepínače do prezenc filtra a podľa nich vyhodil inzerát na basy a výšky, lebo tie sú 12 polohové. Keď už to mám tak pekne našliapnuté, zmontoval som fadery s ekvalizérmi a vyhodil staré prepínače. Síce moje obľúbené plesnivé, ale v tomto prípade pleseň bokom...
Keď prídu nové 12 polohové prepínače, počkám na spln mesiaca, zapálim vonné tyčinky v presnej kombinácii a môžem ich poletovať.
Potom počkám na objednávku kondenzátorov z môjho obľúbeného obchodu a všetko si pripravím. Aby to dobre hralo a malo ten správny vesmírny tajuplný zvuk, budem musieť kondenzátory letovať presne od 22:12 do 23:16, ale len keď bude vonku bez mraku. Pre tieto prípady mám aj lampu, ktorú som objednal z ebaya. Bolo tam písané, že ak nemám originál japan čipy a letujem kondenzátory, táto lampa je najvhodnejšia.
Foto:
Moduly fader, spolu s modulmi ekvalizéru, v tesnom objatí, pred a po odstránení plesnivých prepínačov. Nové prepínače čakajú na spln mesiaca.
Lampa
- Přílohy
-
-
-
-
ReaktoplazmAR
- Příspěvky: 2413
- Registrován: 04 srp 2008 14:25
Re: DIY projekt Tesla EJU 363
pridavam sa k Pytkinovi.. tiež rad sledujem tieto tvoje temy
Re: DIY projekt Tesla EJU 363
Asi som workholic...

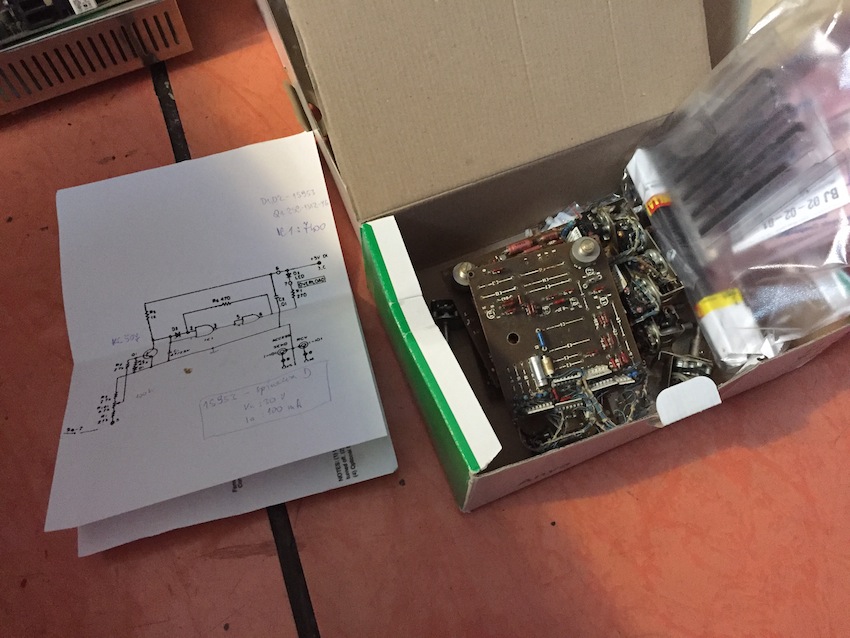

Nedalo mi to a pokračoval som. Okrem základných vecí (preamp, fader, eq) musia byť v prístroji aj ďalšie drobnosti. Napríklad 48V phantom zdroj. Jeden som mal doma, ale chýbali v ňom kondenzátory, ktoré som pred časom z lakomosti vybral a pichol do niečoho vtedy dôležitejšieho. A teraz je zase dôležitý zdroj.
V celom projekte chcem čo najviac využívať domáce šuflíkové zásoby. Preto uvidíte na fotkách rôzne druhy šróbkov, krivo odstrihnuté pliešky - no proste improvizácia. Tak je to aj so sieťovým trafom. Je z magnetofónu Tesla CM130, ktorý rozobral môj bodyguard (preklad: vyhadzovač, lebo všetko vyhadzuje a potom nemá...).
Takže k zdrojom... potrebujem symetrické napájanie +-15V pre vstupnú časť, -24V pre časti z Tesla EJU 363 a +48V phantom.
Dúfam, že bude stačiť symetrika na trafe 17+17V a pre -24V a phantom použijeme 30V vinutie.
Stabilizátory 15V (7815 a 7915) mám, rovnako aj 7924. Usmernenie a filtrácia je potom hračka. Ale k tomu sa dostanem neskôr.

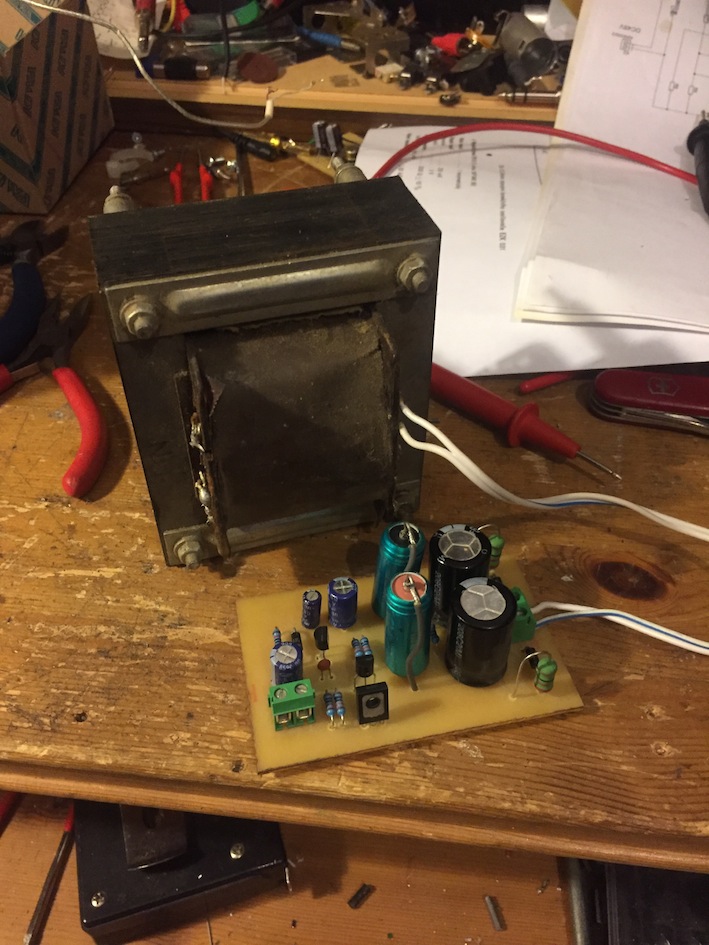

Phantom zdroj +48V mi navrhol bodyguard (vyhadzovač) a je to overená konštrukcia. Doteraz sme ich namontovali asi do 20ks prístrojov a všade je spokojnosť.

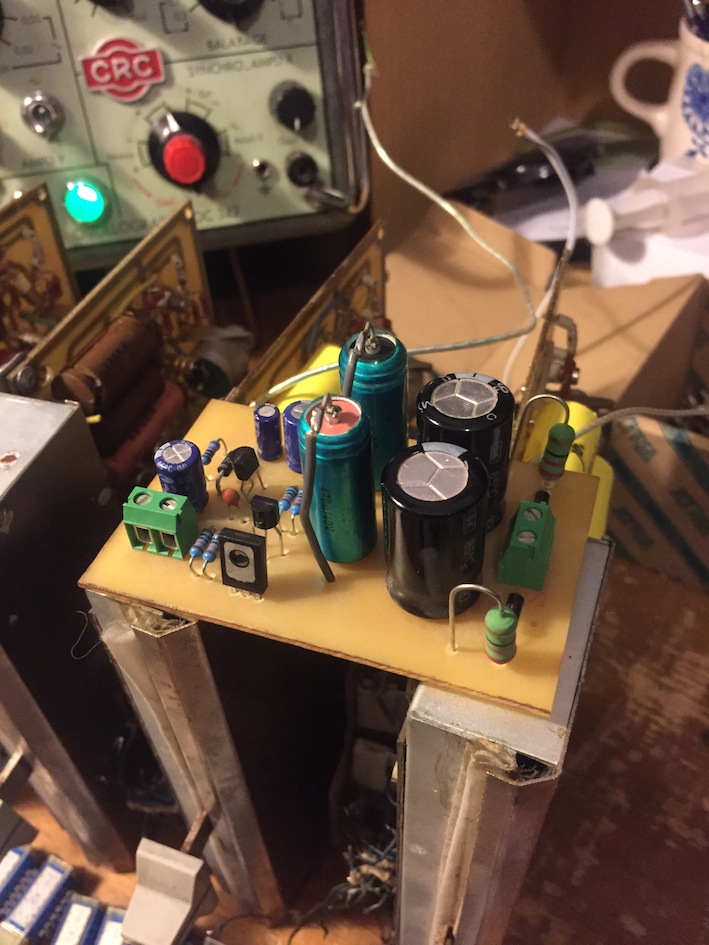

Hm... kondenzátory som našiel v šuflíku, naletoval, trafo mi dnes dal bodyguard, spojil som to dokopy a ide to:-)

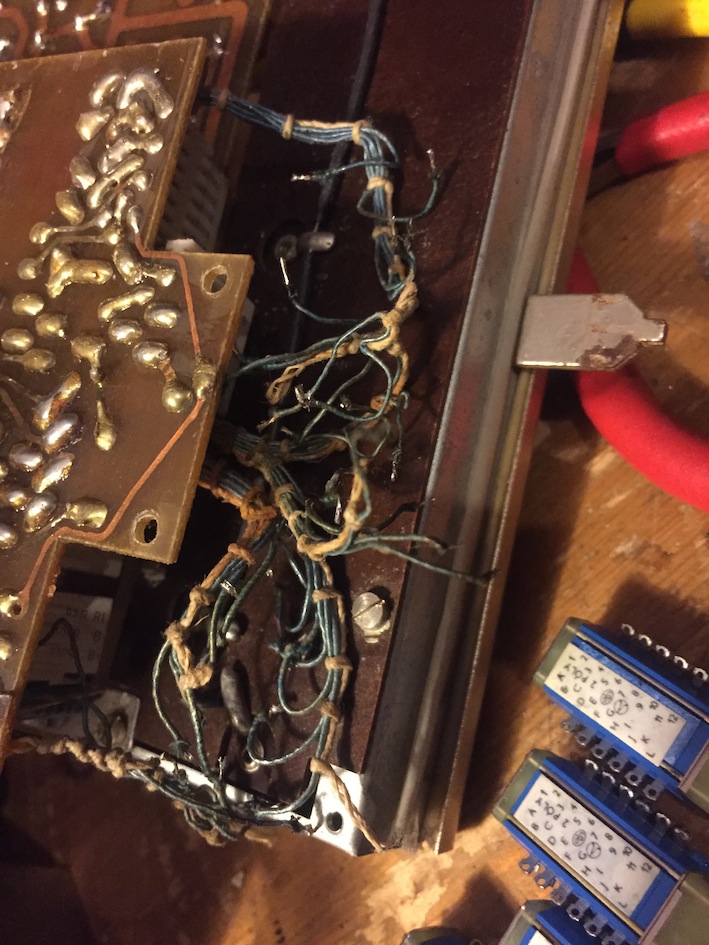

Posledná fotka je pre predstavu, čo všetko ma čaká naletovať na nové prepínače... Ano... tie modré kábliky - všetky:-)
Nedalo mi to a pokračoval som. Okrem základných vecí (preamp, fader, eq) musia byť v prístroji aj ďalšie drobnosti. Napríklad 48V phantom zdroj. Jeden som mal doma, ale chýbali v ňom kondenzátory, ktoré som pred časom z lakomosti vybral a pichol do niečoho vtedy dôležitejšieho. A teraz je zase dôležitý zdroj.
V celom projekte chcem čo najviac využívať domáce šuflíkové zásoby. Preto uvidíte na fotkách rôzne druhy šróbkov, krivo odstrihnuté pliešky - no proste improvizácia. Tak je to aj so sieťovým trafom. Je z magnetofónu Tesla CM130, ktorý rozobral môj bodyguard (preklad: vyhadzovač, lebo všetko vyhadzuje a potom nemá...).
Takže k zdrojom... potrebujem symetrické napájanie +-15V pre vstupnú časť, -24V pre časti z Tesla EJU 363 a +48V phantom.
Dúfam, že bude stačiť symetrika na trafe 17+17V a pre -24V a phantom použijeme 30V vinutie.
Stabilizátory 15V (7815 a 7915) mám, rovnako aj 7924. Usmernenie a filtrácia je potom hračka. Ale k tomu sa dostanem neskôr.
Phantom zdroj +48V mi navrhol bodyguard (vyhadzovač) a je to overená konštrukcia. Doteraz sme ich namontovali asi do 20ks prístrojov a všade je spokojnosť.
Hm... kondenzátory som našiel v šuflíku, naletoval, trafo mi dnes dal bodyguard, spojil som to dokopy a ide to:-)
Posledná fotka je pre predstavu, čo všetko ma čaká naletovať na nové prepínače... Ano... tie modré kábliky - všetky:-)
- Přílohy
-
-
-
Re: DIY projekt Tesla EJU 363
Dnes som sa stal šťastným majiteľom 12 polohových prepínačov, takže na ekvalizéry mám skoro všetko.
Lenže vybral som si ľahšiu cestu:-) Ako vždy najhoršie nakoniec... (myslím ekvalizéry... sú v nich cievky a tie neznášam)

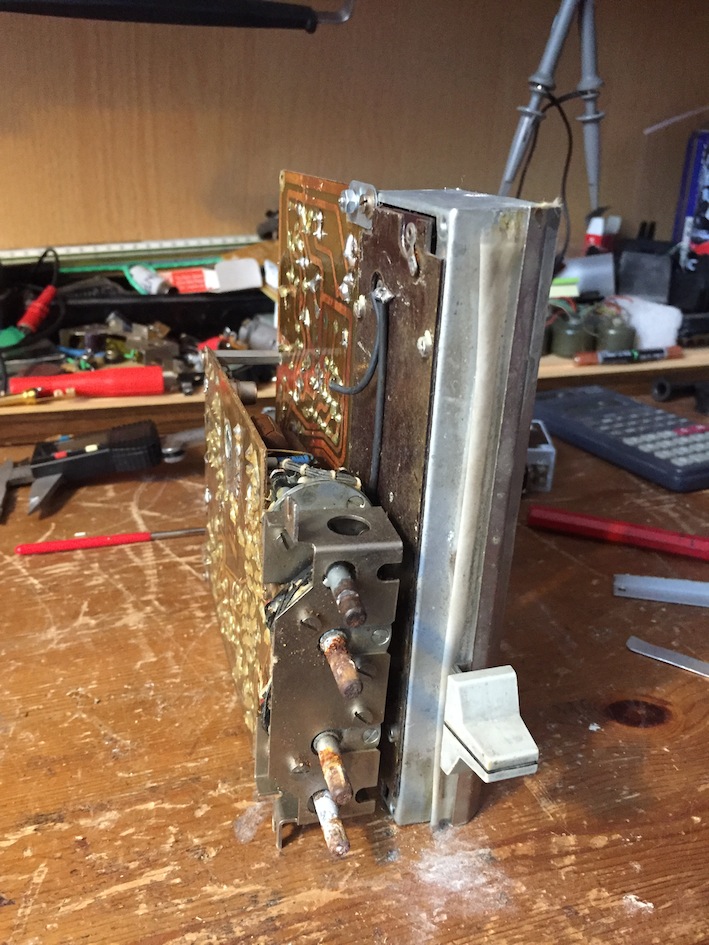

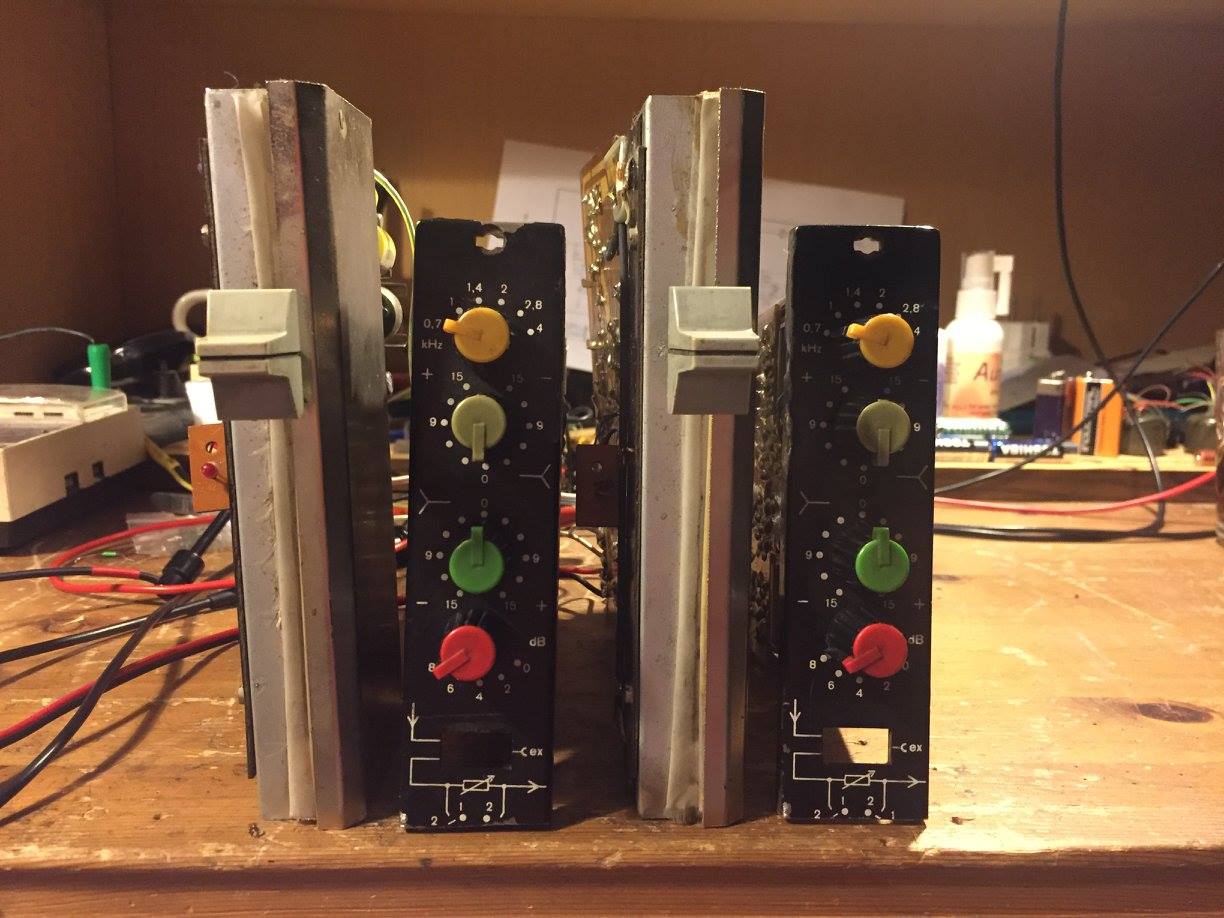

Venoval som sa fader modulom a všetky 4 už pekne fungujú. Ako inak, nevyhol som sa improvizácii.

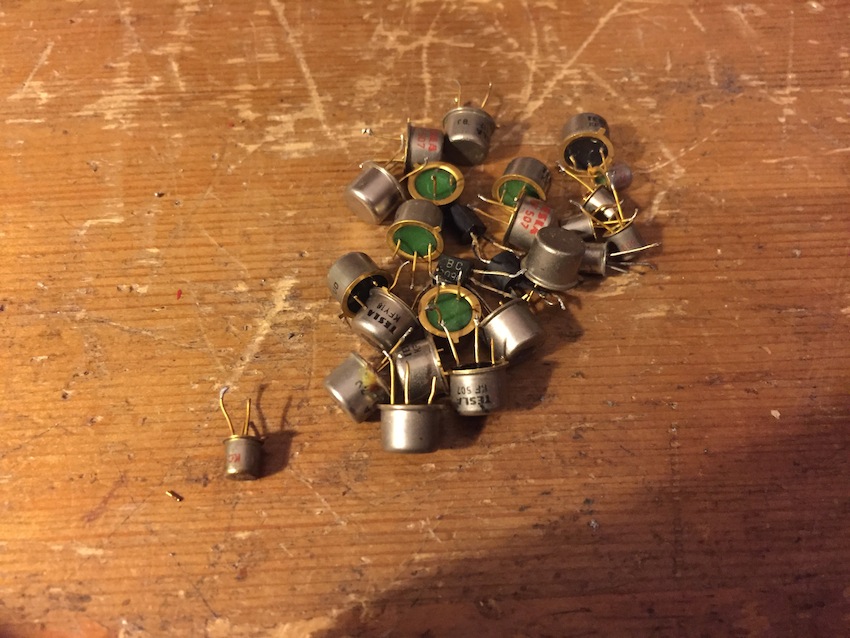

Pozháňal som po šuflíkoch všetky tranzistory, kadejaké kondenzátory a hurá do práce:-)
Dnešné fotky sú o tom ako sa to vraj nemá robiť.
Lenže nakoľko dôležitý je výsledok... čo na tom:-)

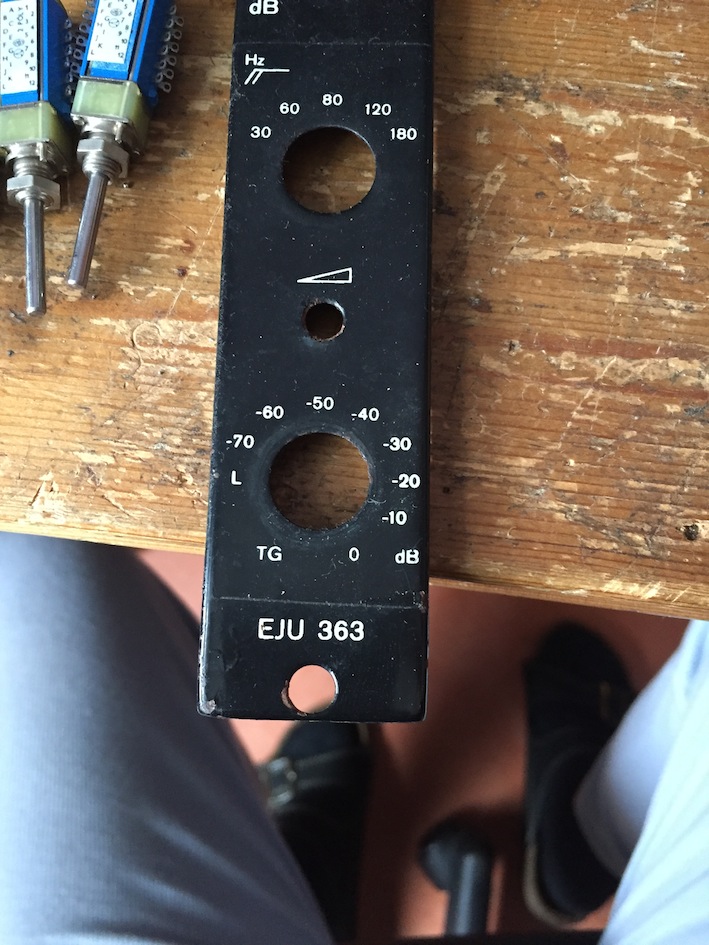

Okrem toho som pokecal s kamošom a poslal som mu fotky bývalého predného panelu EJU363. Poprosil som ho, nech nájde niekoho, kto pekne píše. Napadlo ma, že predné panely urobíme tak, že dáme biely nástrek a čiernym perom, pekne ručne napíšeme všetky čísla, označíme polohy prepínačov. Dúfam, že to bude pekné. Veď sú to prototypy. Aj tak ich viac nebude.
Na revanš, ako budúci majiteľ jedného dual preampu, ma poprosil, že do toho chce aj phantom zdroj, ktorý som ja medzitým zavrhol, lebo obaja máme externé, tak na čo...
Ide o to, že ak tam chcem dať tie trafá z CM130, musím na phantom použiť ešte jedno trafo. Keď ma tak vyštengroval, išiel som hľadať a našiel som malé trafáčiky 24V, ktoré sú úplne ideálne na tento účel. Náš phantom zdroj totižto pracuje ako násobič a stačí mu na vstupe práve tých 24V striedavých.
Lenže vybral som si ľahšiu cestu:-) Ako vždy najhoršie nakoniec... (myslím ekvalizéry... sú v nich cievky a tie neznášam)
Venoval som sa fader modulom a všetky 4 už pekne fungujú. Ako inak, nevyhol som sa improvizácii.
Pozháňal som po šuflíkoch všetky tranzistory, kadejaké kondenzátory a hurá do práce:-)
Dnešné fotky sú o tom ako sa to vraj nemá robiť.
Lenže nakoľko dôležitý je výsledok... čo na tom:-)
Okrem toho som pokecal s kamošom a poslal som mu fotky bývalého predného panelu EJU363. Poprosil som ho, nech nájde niekoho, kto pekne píše. Napadlo ma, že predné panely urobíme tak, že dáme biely nástrek a čiernym perom, pekne ručne napíšeme všetky čísla, označíme polohy prepínačov. Dúfam, že to bude pekné. Veď sú to prototypy. Aj tak ich viac nebude.
Na revanš, ako budúci majiteľ jedného dual preampu, ma poprosil, že do toho chce aj phantom zdroj, ktorý som ja medzitým zavrhol, lebo obaja máme externé, tak na čo...
Ide o to, že ak tam chcem dať tie trafá z CM130, musím na phantom použiť ešte jedno trafo. Keď ma tak vyštengroval, išiel som hľadať a našiel som malé trafáčiky 24V, ktoré sú úplne ideálne na tento účel. Náš phantom zdroj totižto pracuje ako násobič a stačí mu na vstupe práve tých 24V striedavých.
- Přílohy
-
-
-
Re: DIY projekt Tesla EJU 363
Dnes som pôvodne nechcel ani písať, ale nakoniec je všetko inak.
Kontroloval som cievky do prezencu. Z 5ks sú 4ks v poriadku. Presne toľko potrebujem. Zase som sa pozabával s Paralenom pri chemickom čistení lakovyných drátov z cievky.

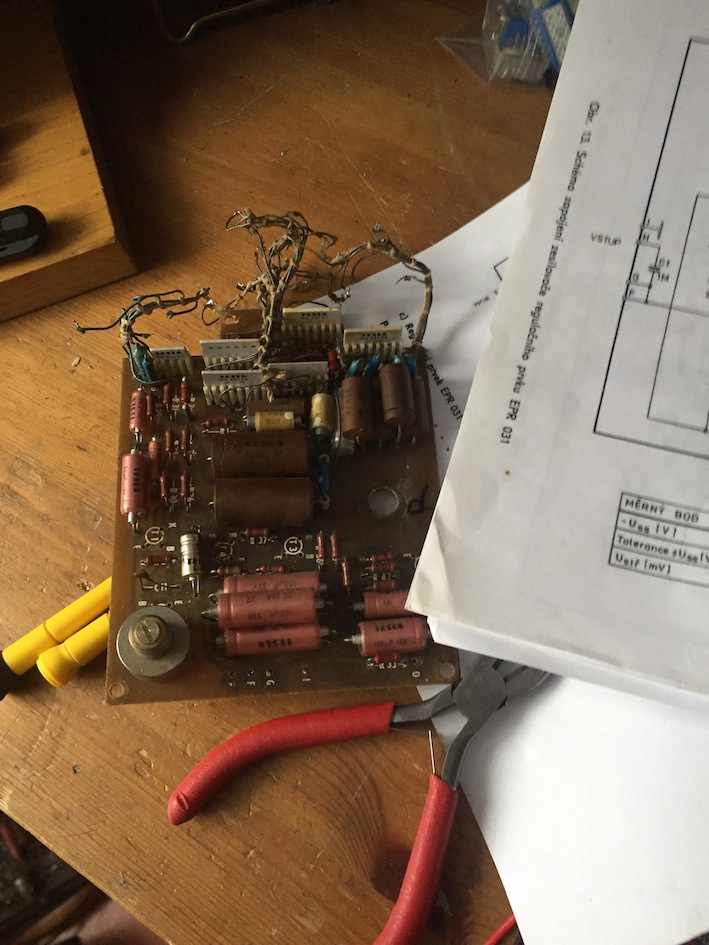

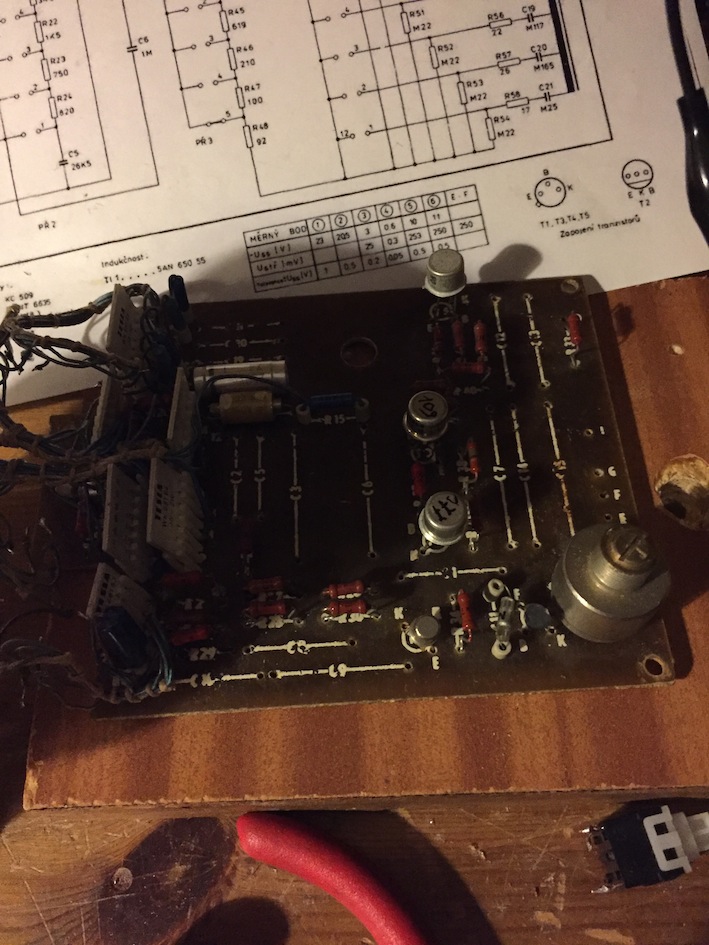

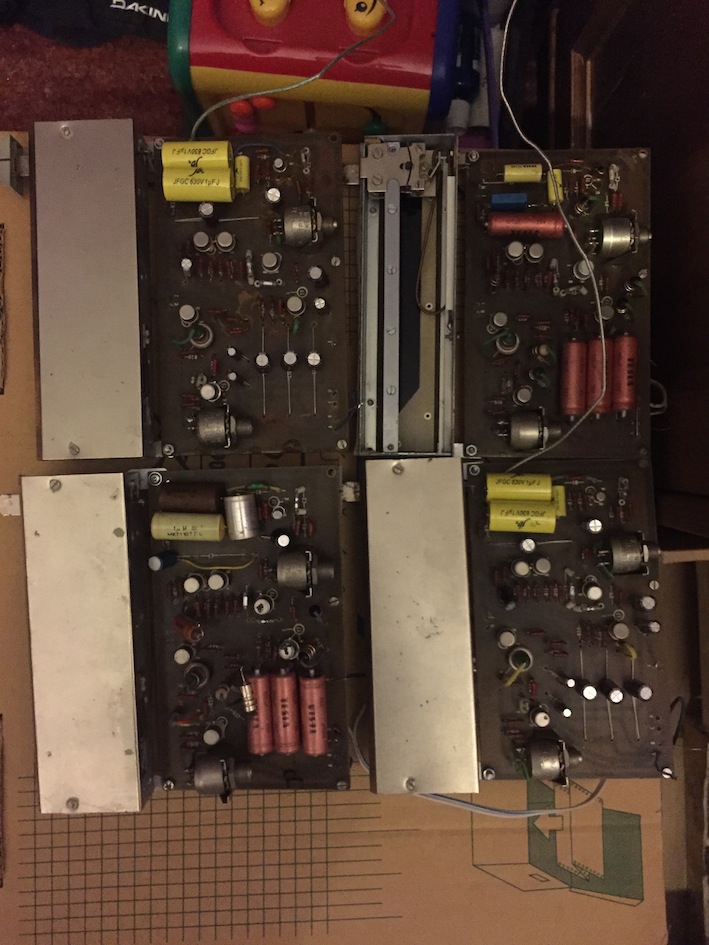

Potom som osádzal dosky ekvalizéru tranzistormi, ktoré som pred tým pekne premeral. Oplatí sa to...
To by bola celkom nuda, nebyť večernej príhody...
Kúpil som včera prepínače. 12 polohové do korekcií - basy a výšky. Lenže tie prepínače nemajú montážnu maticu. Je to prevedenie do plošného spoja. Ale ja plošný spoj pre prepínače nemám... nemal som...
Jak som sa tak vyvaľoval na gauči a sledoval televízny program, napadlo mi, že plošný spoj mám... síce univerzálny, ale o to lepší.

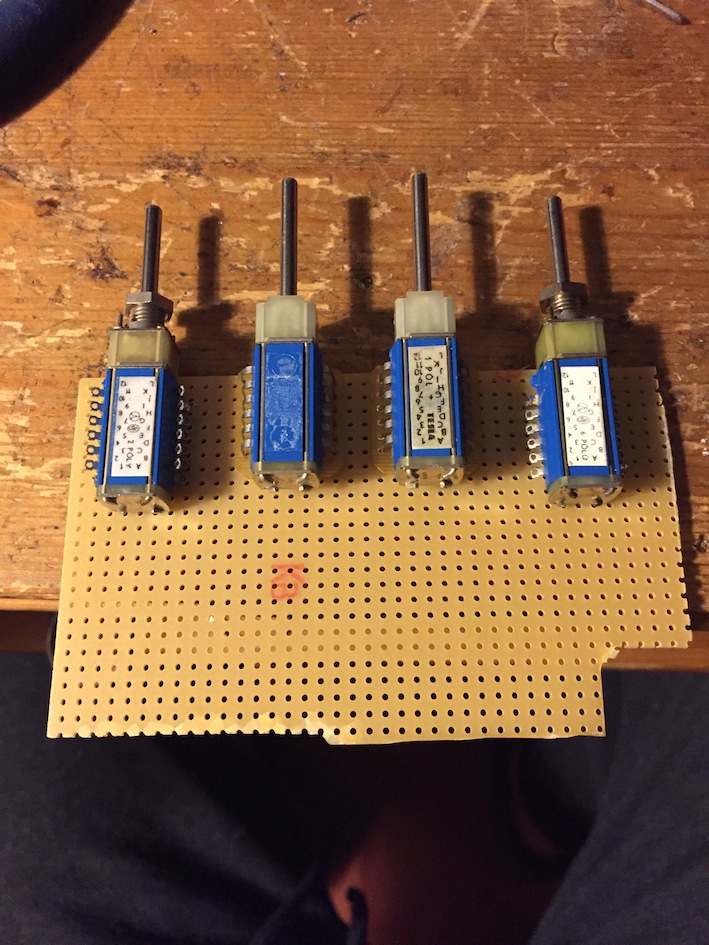

Primeral som si tie nové prepínače k dierkam a fajn. Sadlo si to dokopy. Potom som hneď začal dumať, že ten univerzálny plošák prevŕtam, prišróbujem nejaký plechový držiak a niekam to potom namontujem.
Hlava si nedala pokoj a primeral som ešte aj tie staršie prepínače prezencu, ktoré majú matice a.... super:-)

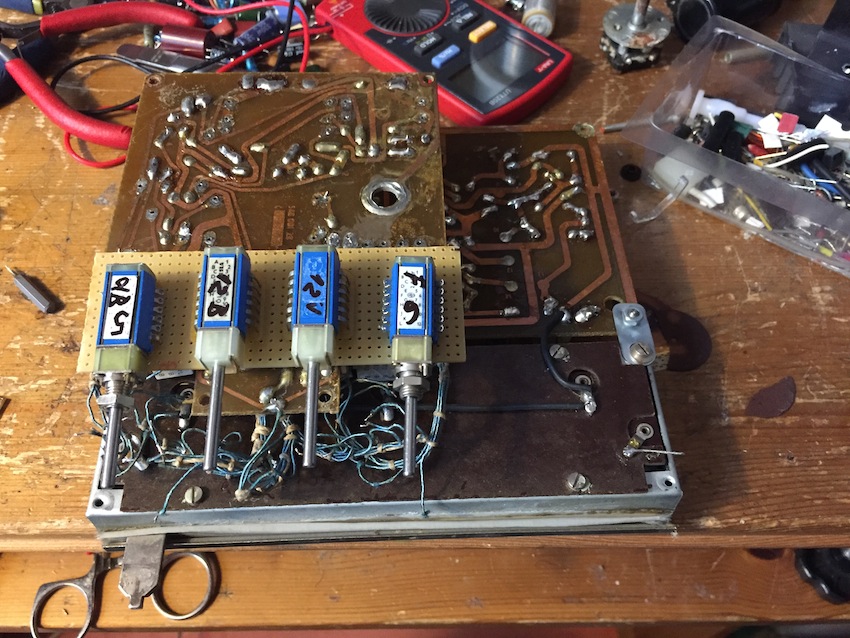

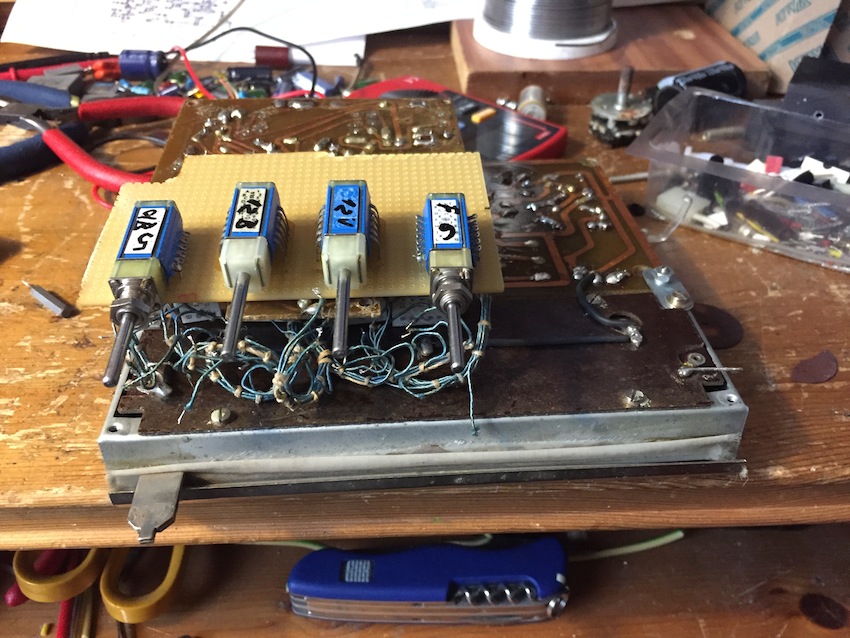

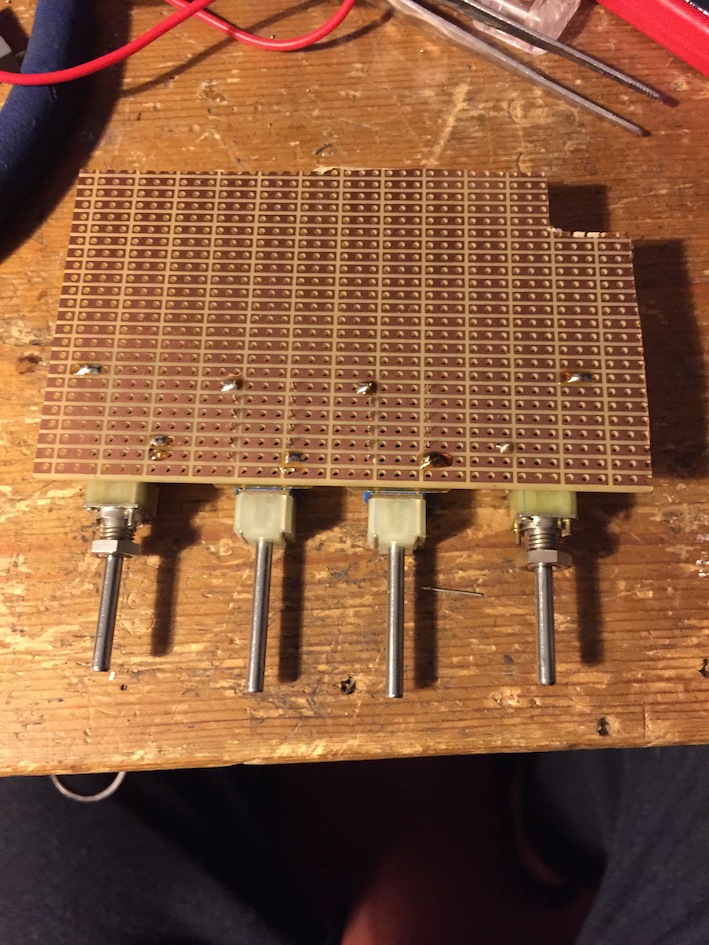

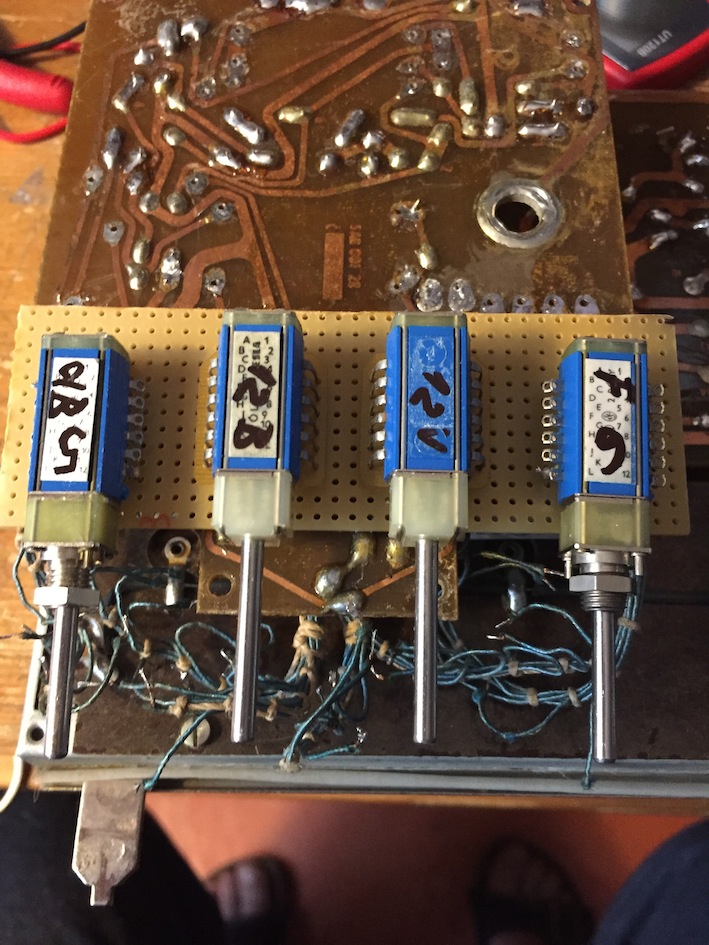

Všetky 4 prepínače budú pekne na jednom plošáčiku ako takí dobrí bratia a dvaja menší bratia (5polohový a 6polohový) z prezencu to celé budú držať v prednom paneli. A žiadne plechové držiačiky nebudú:-)
No nie je to pekný večer?
Fotky z nudného dňa:
Kontroloval som cievky do prezencu. Z 5ks sú 4ks v poriadku. Presne toľko potrebujem. Zase som sa pozabával s Paralenom pri chemickom čistení lakovyných drátov z cievky.
Potom som osádzal dosky ekvalizéru tranzistormi, ktoré som pred tým pekne premeral. Oplatí sa to...
To by bola celkom nuda, nebyť večernej príhody...
Kúpil som včera prepínače. 12 polohové do korekcií - basy a výšky. Lenže tie prepínače nemajú montážnu maticu. Je to prevedenie do plošného spoja. Ale ja plošný spoj pre prepínače nemám... nemal som...
Jak som sa tak vyvaľoval na gauči a sledoval televízny program, napadlo mi, že plošný spoj mám... síce univerzálny, ale o to lepší.
Primeral som si tie nové prepínače k dierkam a fajn. Sadlo si to dokopy. Potom som hneď začal dumať, že ten univerzálny plošák prevŕtam, prišróbujem nejaký plechový držiak a niekam to potom namontujem.
Hlava si nedala pokoj a primeral som ešte aj tie staršie prepínače prezencu, ktoré majú matice a.... super:-)
Všetky 4 prepínače budú pekne na jednom plošáčiku ako takí dobrí bratia a dvaja menší bratia (5polohový a 6polohový) z prezencu to celé budú držať v prednom paneli. A žiadne plechové držiačiky nebudú:-)
No nie je to pekný večer?
Fotky z nudného dňa:
- Přílohy
-
-
Re: DIY projekt Tesla EJU 363

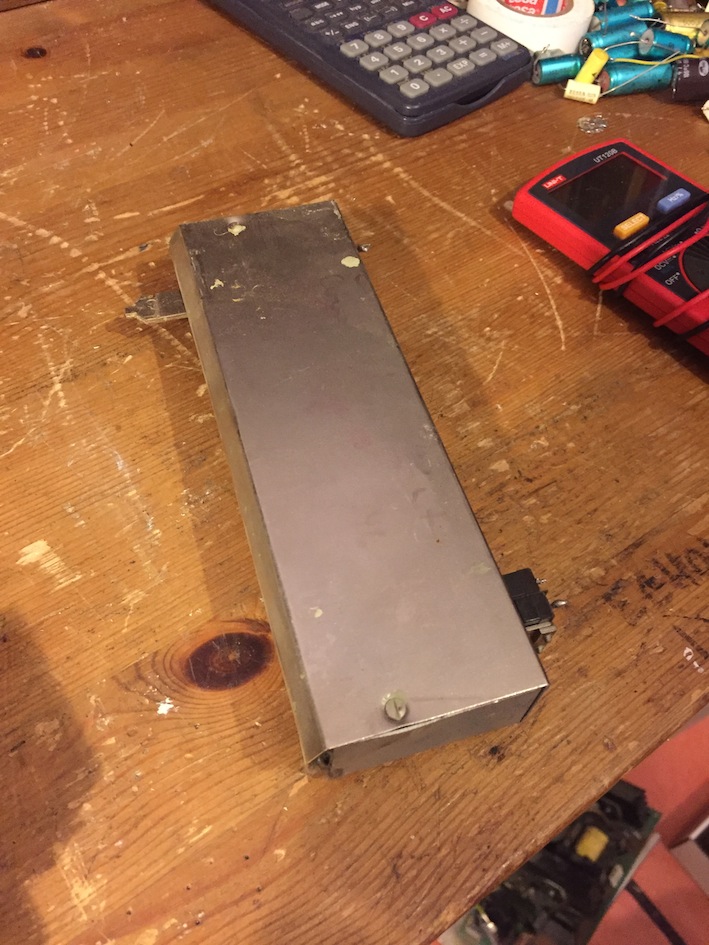

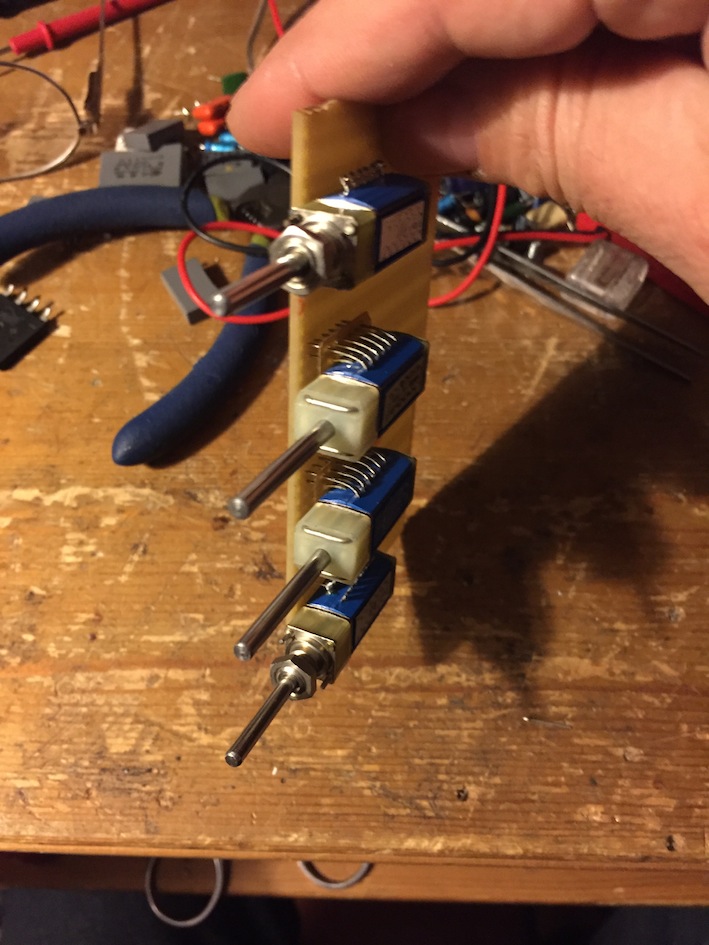

Skúška ako to bude držať pokope a či sa mi to vôbec pomestí:-)
