Re: Mixpult - rekonštrukcia pre kolegu C9000

Příspěvek od Sanchez » 27 led 2017 00:03

A ešte jedno foto s vychytávkou
Přílohy

Uživatelský avatar
c9000
Příspěvky: 1892
Registrován: 11 úno 2008 12:37

Re: Mixpult - rekonštrukcia pre kolegu C9000

Příspěvek od c9000 » 27 led 2017 11:28

Jsem nadmíru zvědav jak ty channel stripy budou hrát. Ta vychytávka s napájením je parádní! :palec+: 8out z pultu půjde do 8in zvukovky. V případě že budou ty stripy/EQ nějak pěkně barvit zvuk, šel by s tím dělat i jednoduchej downmix (Sice jsem tuhle metodu ještě nezkoušel provozovat v HW ale tohle mě trochu nakoplo : ) Primárně ale bude sloužit na náběry.

Pomalu začínám vymýšlet do čeho to usadím. Nezdá se to ,ty fotky klamou. Ten pult je fakt velkej!
Cimbál, Harmonium a Vozembouch.

Uživatelský avatar
dJR
Příspěvky: 205
Registrován: 10 říj 2012 12:07

Re: Mixpult - rekonštrukcia pre kolegu C9000

Příspěvek od dJR » 27 led 2017 13:10

Pěkný seriál. Připomíná mi to dobu, kdy jsem k radosti maminky tahal domů ze smeťáků v oblasti "PCE a okolí" staré televize a doloval jsem z nich součástky :-) Stejně nejhezčí jsou přístroje uvnitř! :D

Uživatelský avatar
c9000
Příspěvky: 1892
Registrován: 11 úno 2008 12:37

Re: Mixpult - rekonštrukcia pre kolegu C9000

Příspěvek od c9000 » 27 led 2017 14:24

Ono se to tváří že ten mix není žádný laciný ořezávátko, běžnou smeťákovou produkci bych nechal ladem.
Cimbál, Harmonium a Vozembouch.

Sanchez
Příspěvky: 216
Registrován: 09 led 2011 08:18

Re: Mixpult - rekonštrukcia pre kolegu C9000

Příspěvek od Sanchez » 28 led 2017 00:34

Ořezávátko to teda nie je:-)

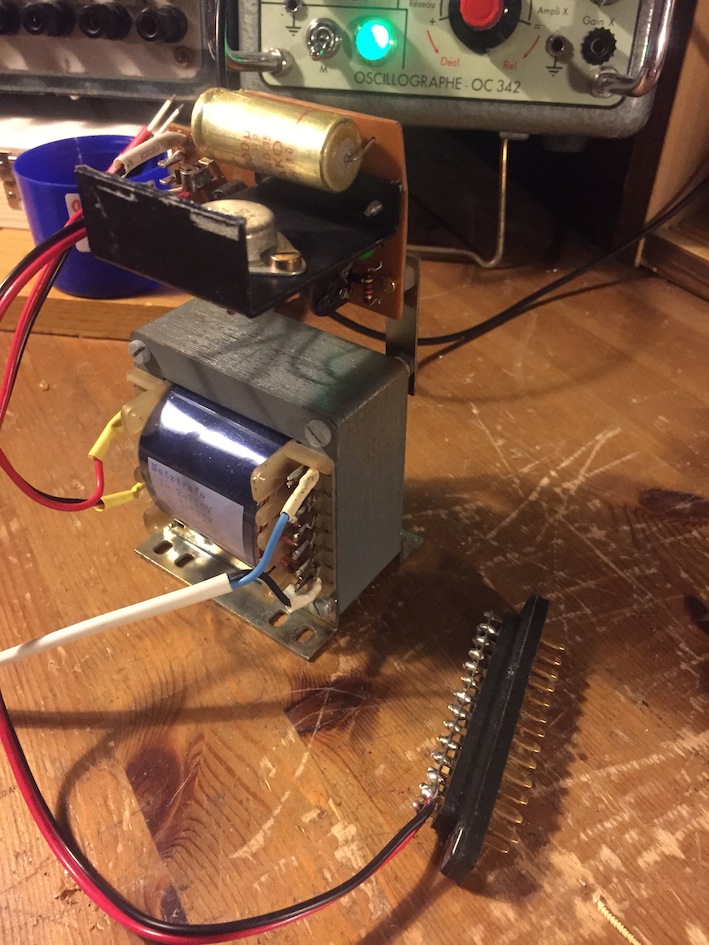

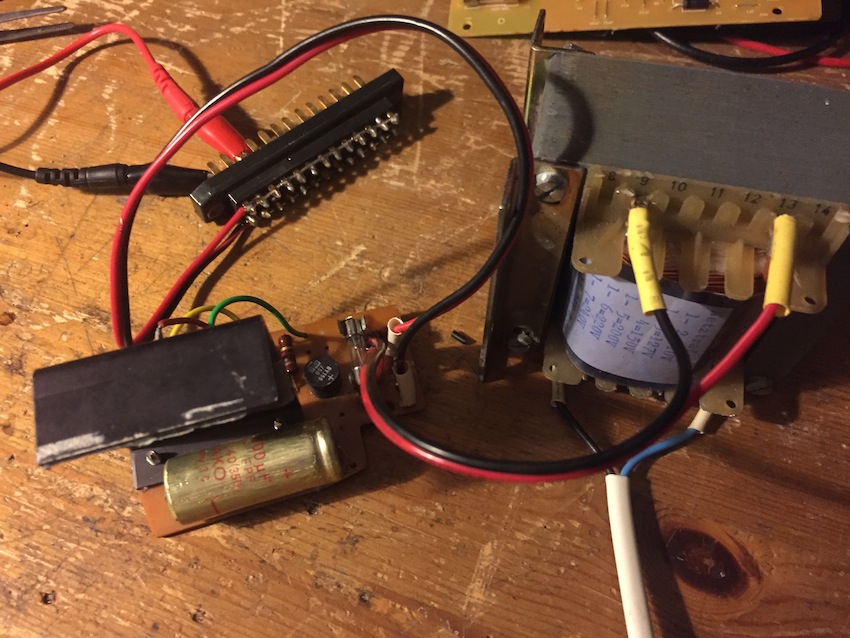

Dnes som sa pohral so zdrojom, lebo mám rád komplexné riešenia. Dokonca furt funguje:-)

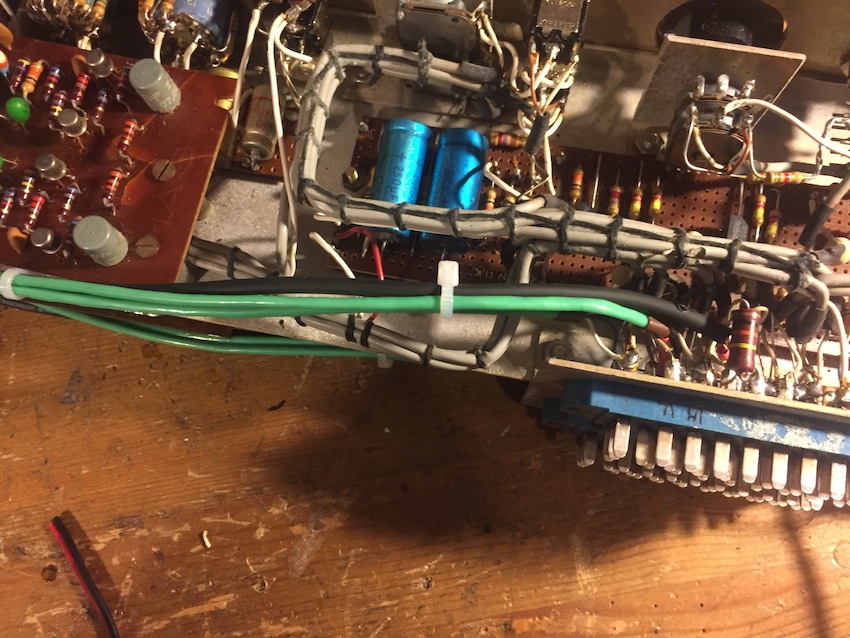

Našiel som pekné zelené kábliky. Zelená vraj ukľudňuje... pre mňa to neplatí, lebo pri letovaní týchto káblikov som sa niekoľkokrát popálil od letovačky a všetko som musel robiť na viac krát. K tým hlavným konektorom je prístup celkom k h..nu:-)

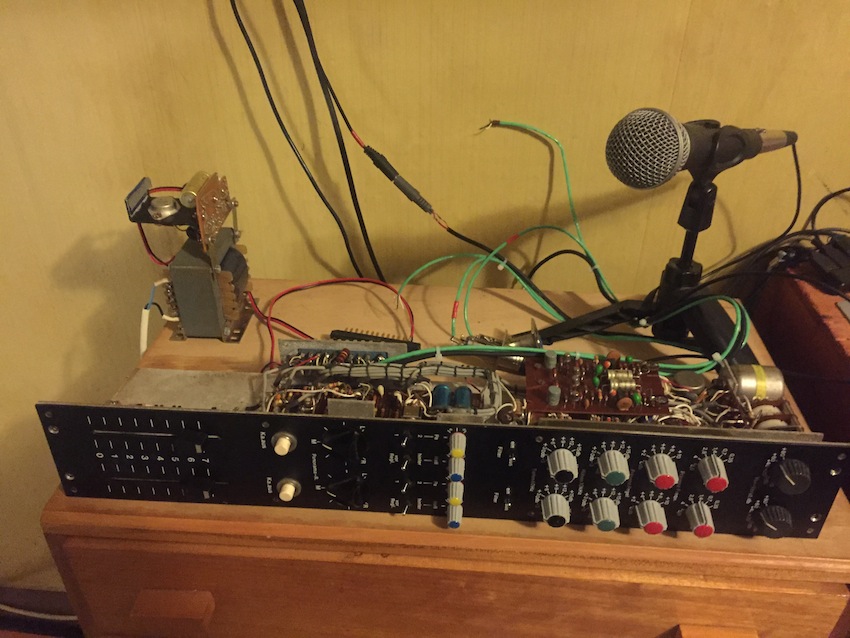

Ale mám to za sebou, náladu som si popravil zdrhovačkami a malým testom. Moc som to nekúril, lebo susedia o 23:00 vraj už chcú spať. Dúfam, že ich časom naučím zaspávať pri muzike...

Test dopadol dosť dobre. Šum, brum skoro žiadny, mikrofón v pohode. Muzika tiež. Počkám do rána, kým sa susedia zobudia, zapnem cez stripy TOTO XIV a bude pekný deň:-)
Přílohy

Sanchez
Příspěvky: 216
Registrován: 09 led 2011 08:18

Re: Mixpult - rekonštrukcia pre kolegu C9000

Příspěvek od Sanchez » 28 led 2017 00:36

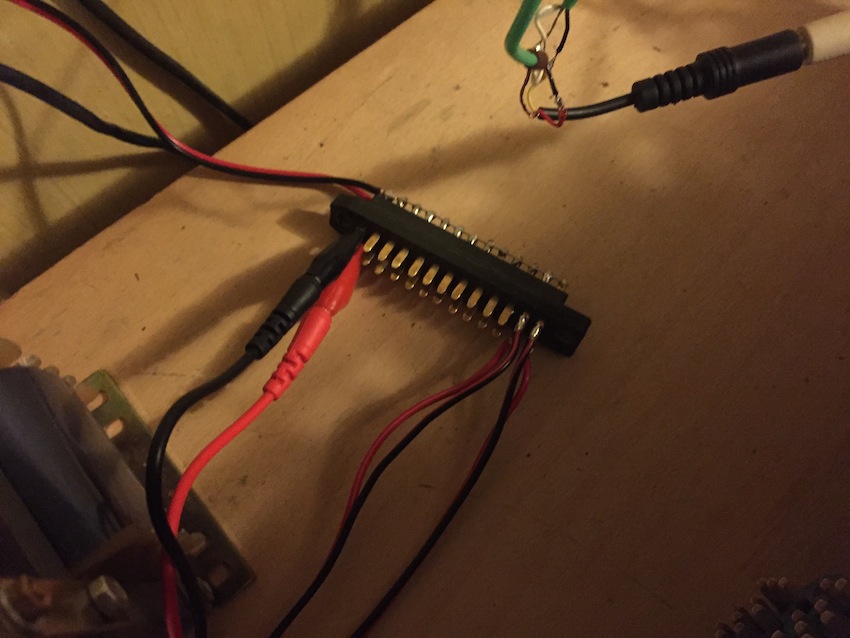

Zdrhovačka, test a v pozadí vychytávka:-)
Přílohy

matucha
Příspěvky: 5037
Registrován: 24 kvě 2002 19:30

Re: Mixpult - rekonštrukcia pre kolegu C9000

Příspěvek od matucha » 28 led 2017 12:15

Tomu rozhodnuti z toho pouzit jenom moduly docela rozumim. Jakmile je totiz nejcastejsi vyuziti preamp>AD, tak mix bez primejch vystupu na kazdym kanalu nedava smysl. Proto taky vetsina starejch (nemeckejch) modularnich mixaku konci rozebranejch a zarackovanejch.

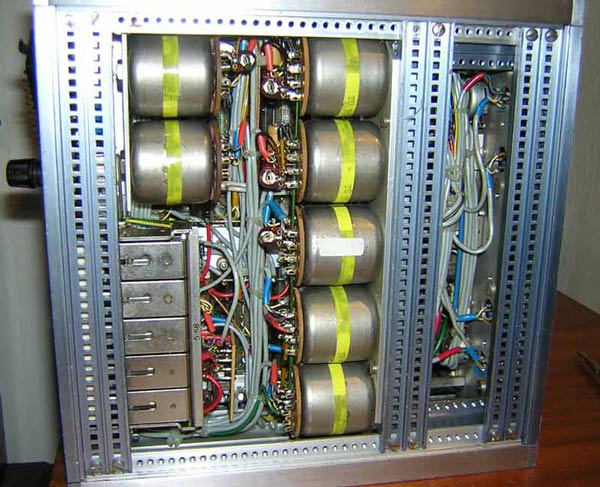

Kdyz jsme u tech smetakovejch veci, tak jsem pred casem koupil tenhle reporterskej mixak:

Obrázek
Obrázek
Obrázek
Obrázek
Obrázek
Obrázek
Obrázek

Treba mi to nekdy poslouzi jako preamp, ale zatim je to spis rekvizita.

Sanchez
Příspěvky: 216
Registrován: 09 led 2011 08:18

Re: Mixpult - rekonštrukcia pre kolegu C9000

Příspěvek od Sanchez » 28 led 2017 14:19

Z pohľadu elektroniky ešte doplním, že využitie samostatných stripov je aj o tom, že master (podskupiny...) sekcie v starších mixpultoch robí paseku. U Tesla EMP124 a EJU 363 to bol šum a brum, ktorý zmizol hneď po zapojení stripu mimo pult, v prípade NEVE 51 robí problém dokonca "bižutéria" priamo v stripe okolo jednotlivých modulov.
Okrem toho máme v dnešnej dobe viac možností ako vyrobiť podstatne kvalitnejší napájací zdroj, ktorý má priamy vplyv na ruchy vo zvuku napájaného zariadenia.
Tým že ten modul (strip) zarackujem samostatne dosiahnem toho, že sa ukáže farba zvuku v plnej paráde.

Downmix môžem potom robiť aj na rôznych stripoch naraz. Nemusí to byť predsa 8IN/OUT z jedného typu mixpultu.

Sanchez
Příspěvky: 216
Registrován: 09 led 2011 08:18

Re: Mixpult - rekonštrukcia pre kolegu C9000

Příspěvek od Sanchez » 28 led 2017 20:15

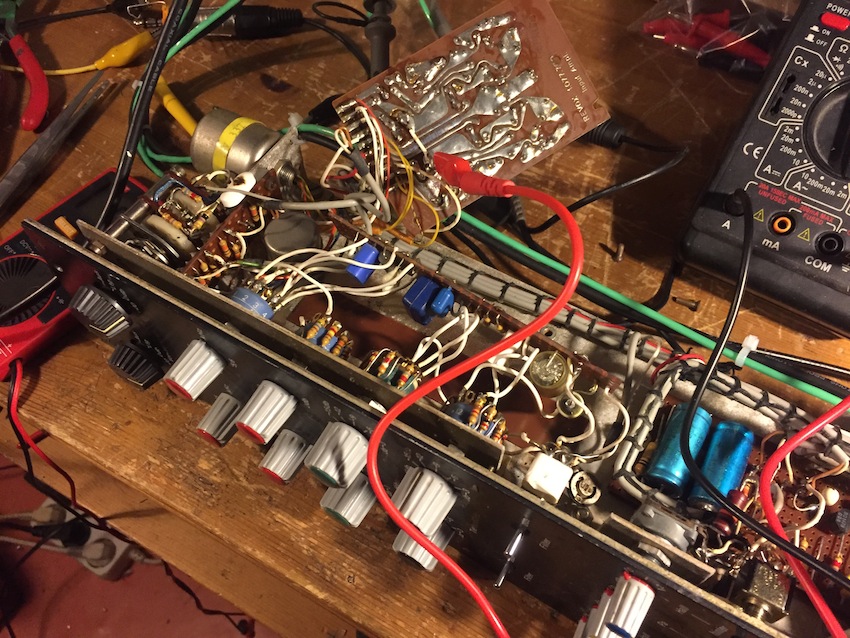

Dnes som si dal na stôl strip číslo 2. Už som si ich aj očísloval, aby sa mi neplietli:-)

Testy čísla 1 prebiehali počas celého dňa - zvuk pekný, tučný. Korekcie pracujú korektne.

Číslo 2 ma trocha potrápilo... Jeden strip síce šlapal na prvú, ale nejak divne. Druhý mal na saláme:-)
Beštia. Nakoniec som prestriekal prepínače, potenciometre a už sa začal prvý strip chytať. Druhý furt nič. Spravil som si kávu, zapálil cigaretu, prekrvil mozog a chytil chuť to práce:-) Keď mi začal fungovať zrak po tej cigarete, zistil som, že je tam odpadnutý drát.

Radosť preveliká.

...do času... ako vždy...

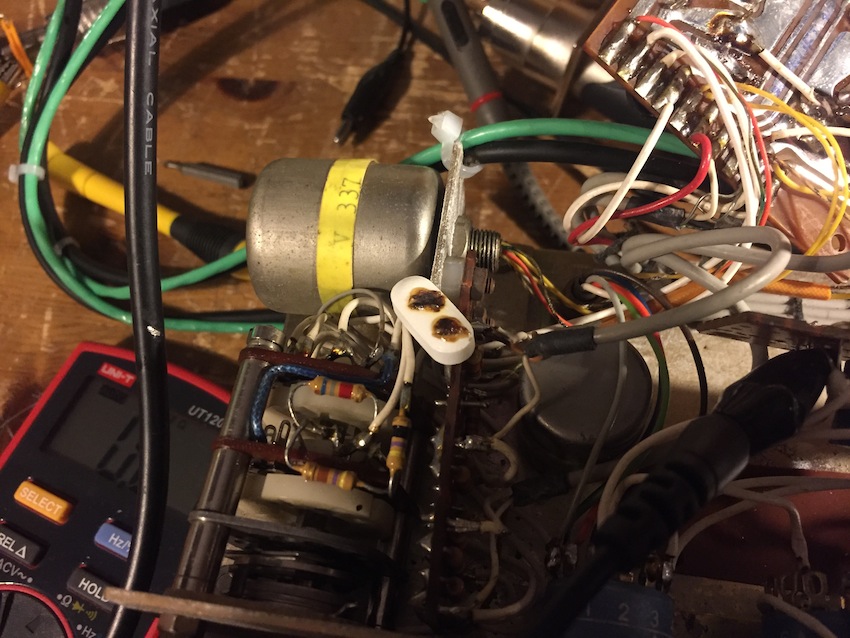

Kontrola korekcií ukázala, že nefunguje presence - 350Hz a 700Hz na jednom stripe. Takže rozobrať, merať, tŕpnuť, že sa rozpadne ešte niečo iné... Ešte že som už kedysi robil Tesly EJU 363, kde je rovnako použitá cievka v presenci. A rovnako ako vtedy bola prerušená.

Takže stripy fungujú, kolegovi som už poslal aj ukážky s mikrákom, písal spokojné slová - môžem si dať šlofíka a chystať sa na zajtrajšie nahárvanie CD v Banskej Bystrici.

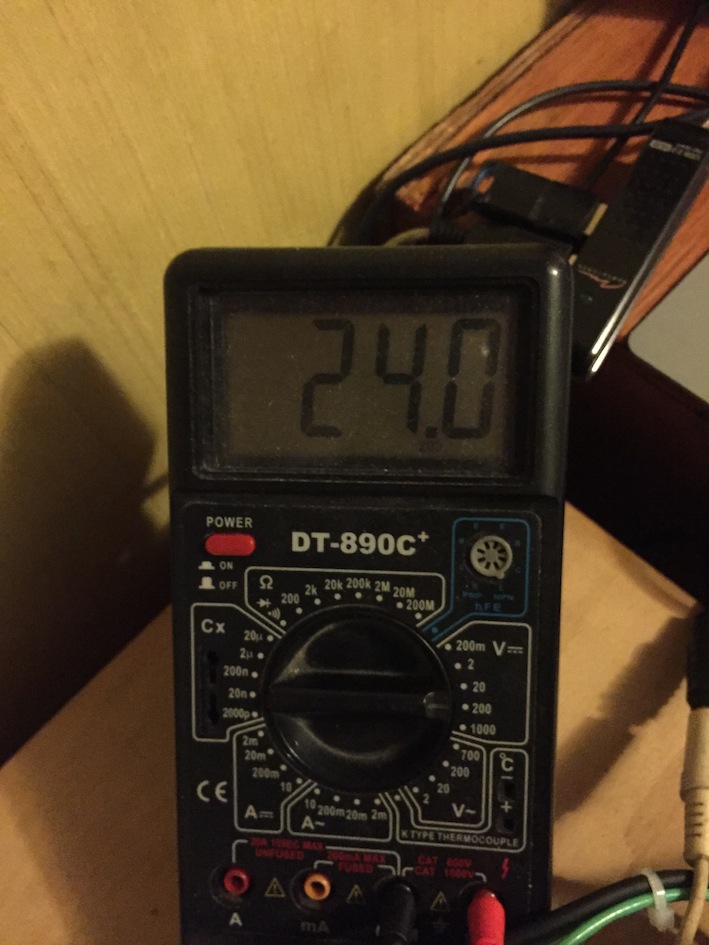

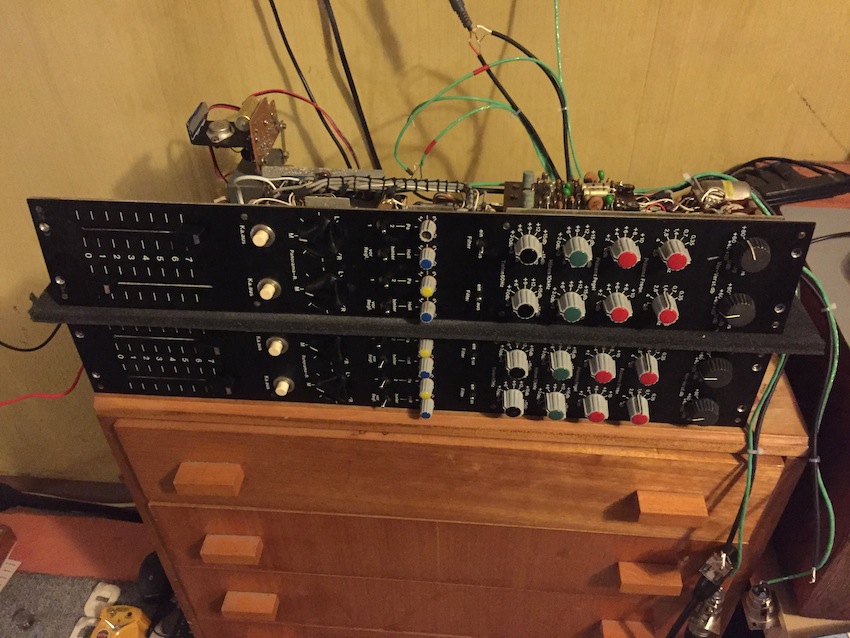

Na foto, bratia v akcii, 24V zo zdroja a vychytávka v akcii pre dva stripy.
Přílohy

Sanchez
Příspěvky: 216
Registrován: 09 led 2011 08:18

Re: Mixpult - rekonštrukcia pre kolegu C9000

Příspěvek od Sanchez » 28 led 2017 20:16

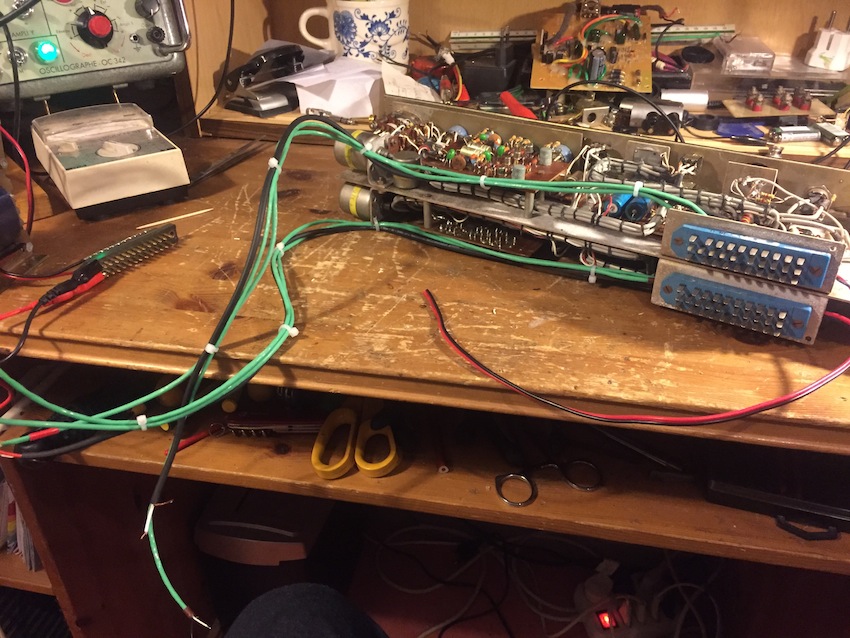

A teraz kontrolní otázka:

Čo je to biele v strede prvej fotky? A na čo som to použil?
Přílohy


Sanchez
Příspěvky: 216
Registrován: 09 led 2011 08:18

Re: Mixpult - rekonštrukcia pre kolegu C9000

Příspěvek od Sanchez » 28 led 2017 20:34

Ano. Skoro... Paralen Grip, ale to jedno. Použitie je rovnaké a na rovnaký účel:-)

rastis
Příspěvky: 2874
Registrován: 27 úno 2005 21:23

Re: Mixpult - rekonštrukcia pre kolegu C9000

Příspěvek od rastis » 28 led 2017 21:18

az ma zastipalo v nose, ked som si spomenul ako som aj ja na tom letoval :)

Sanchez
Příspěvky: 216
Registrován: 09 led 2011 08:18

Re: Mixpult - rekonštrukcia pre kolegu C9000

Příspěvek od Sanchez » 28 led 2017 21:29

Jasné:-) Ale na na lakované káble v cievkach nie je nič lepšie.

Uživatelský avatar
c9000
Příspěvky: 1892
Registrován: 11 úno 2008 12:37

Re: Mixpult - rekonštrukcia pre kolegu C9000

Příspěvek od c9000 » 29 led 2017 00:44

Matucha: hodně divnej kousek. :)Vnitřnosti vypadají slušně, okem soudím ze sou tam stejný trafa. Z toho panelu jsem teda moc nepochopil jak to ma fungovat ale tohle by zasloužilo nechat jak je a sehnat ty původní konektory. Tos našel v Čechách ?
