Mixpult - rekonštrukcia pre kolegu C9000

Příspěvek od Sanchez » 21 led 2017 22:09

Tak som zase zbadal jednu zaujímavú plesnivinu a neodolal som. Pán kolega C9000 si kúpil mixpult bez mena, bez schémy, bez zmienky na internete.

Napísal som správu a C9000 zariadil dopravu na ďaleké Slovensko s medzizastávkou u kamoša na Strání (snáď nebudeme platiť predraženú Českú poštu až na Slovensko...). Potom som mixpult zobral do ruky v prepravnom obale, seklo mi medzi lopatkami a odviezol som ho domov. Z parkoviska do bytu mi seklo medzi lopatkami ešte asi tri krát. Ten pult by sa možno mohol volať: Pomsta C9000:-)

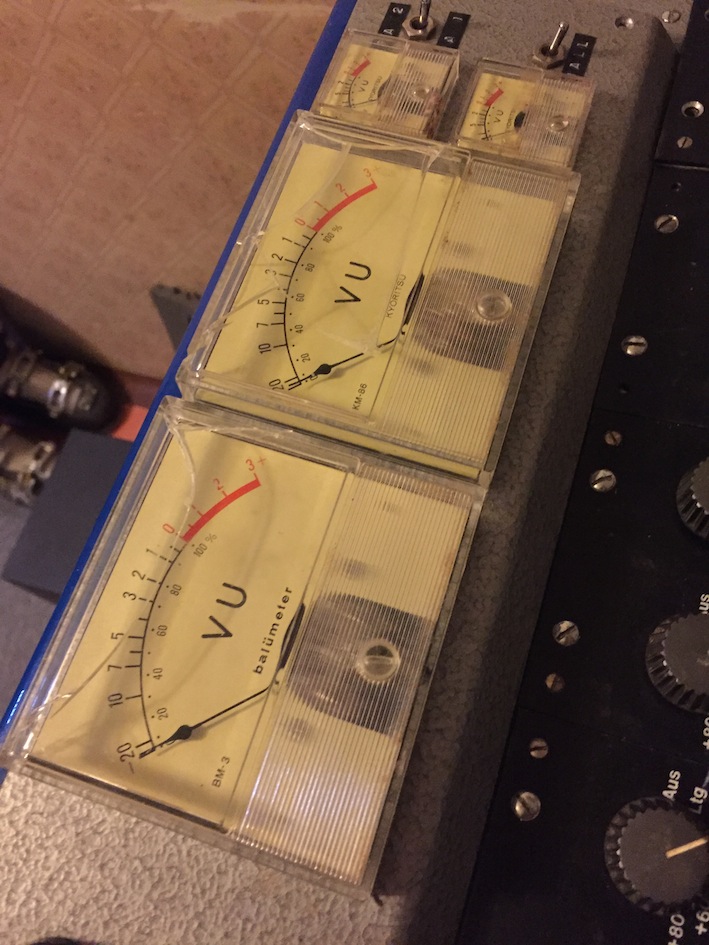

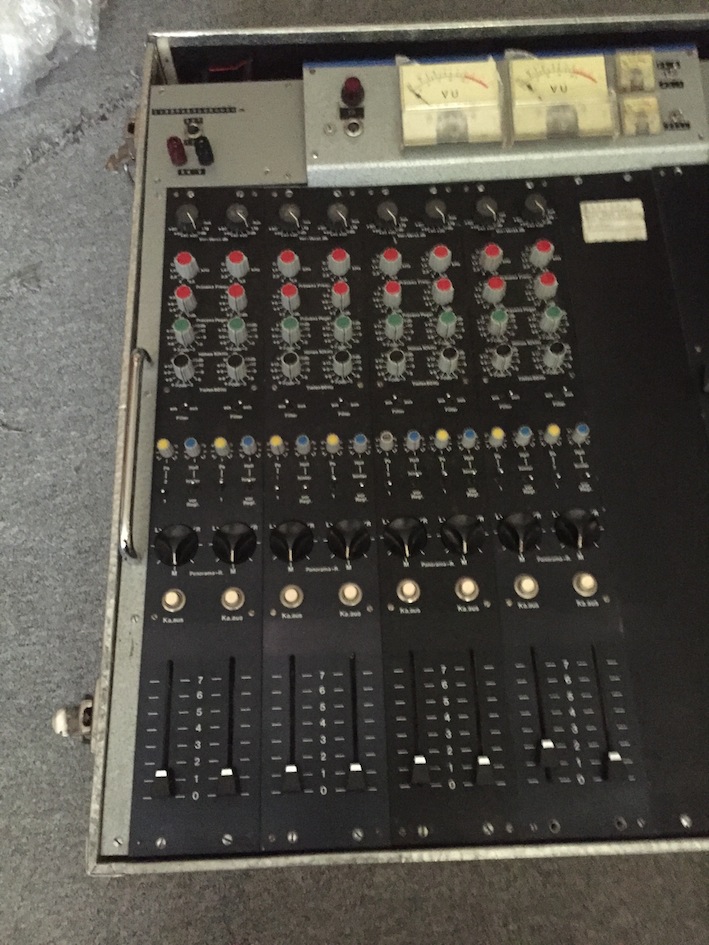

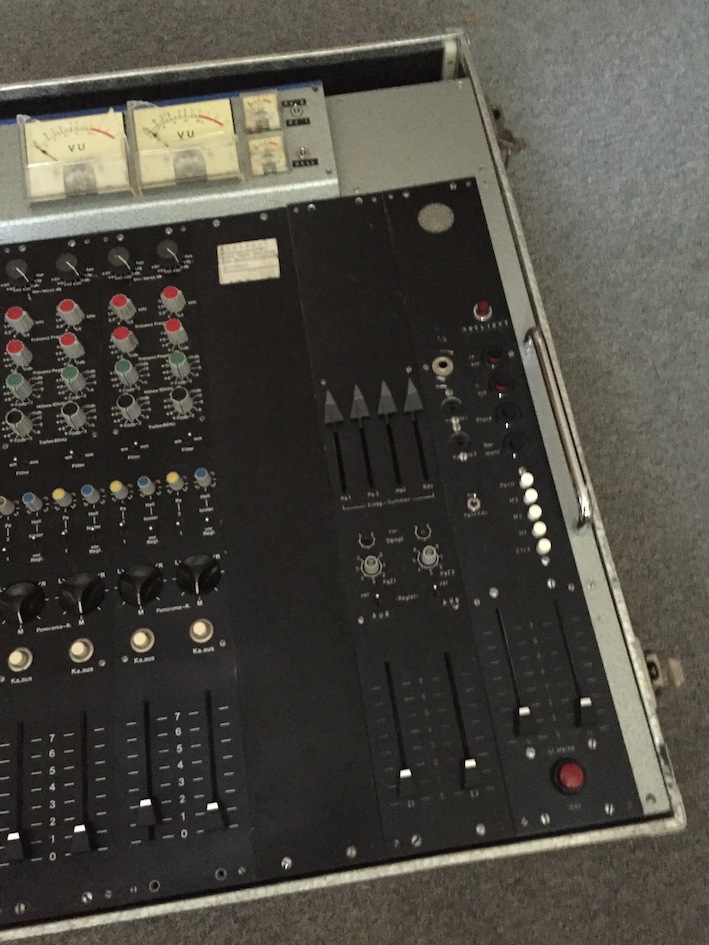

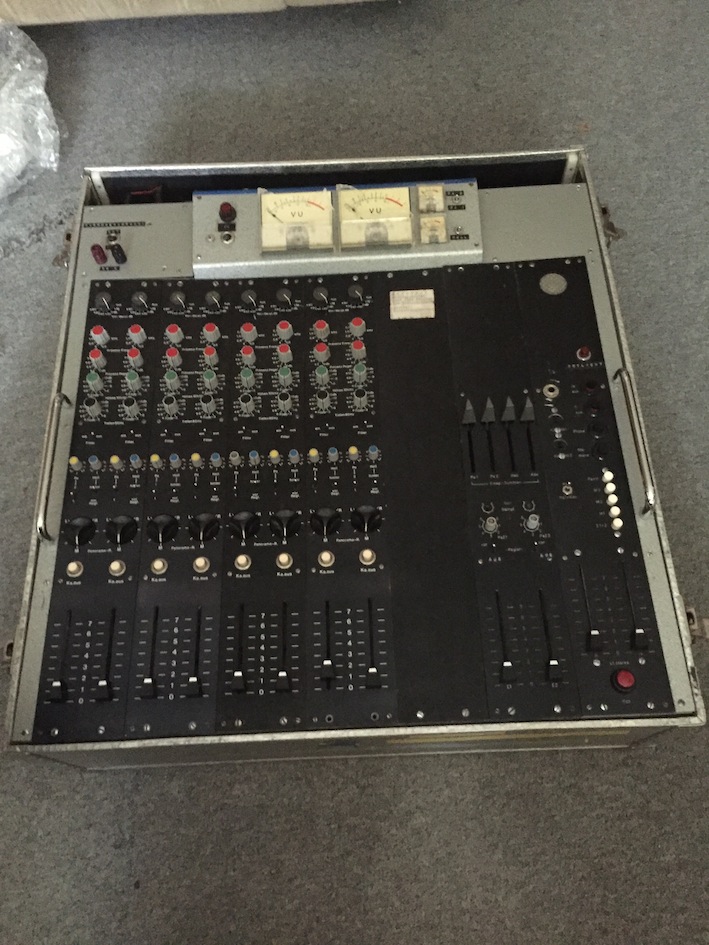

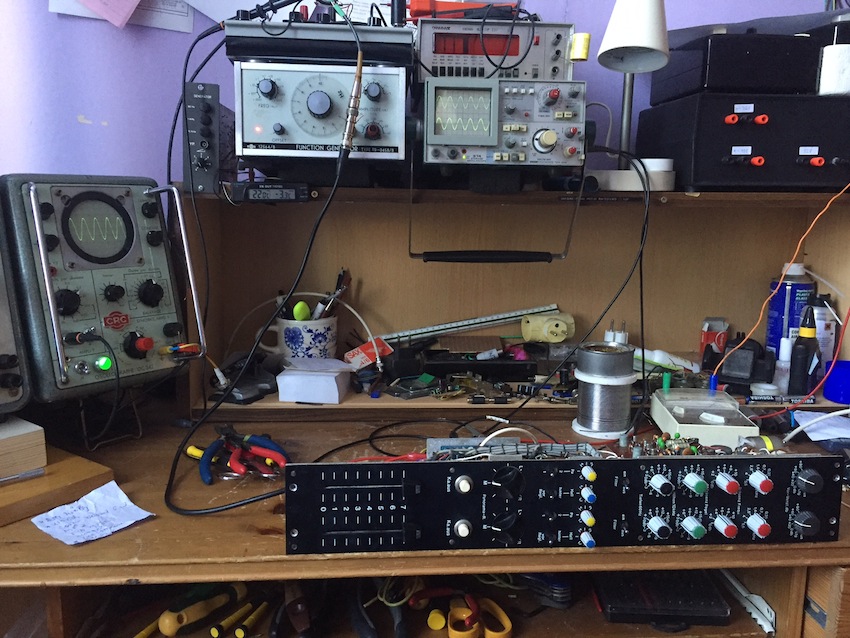

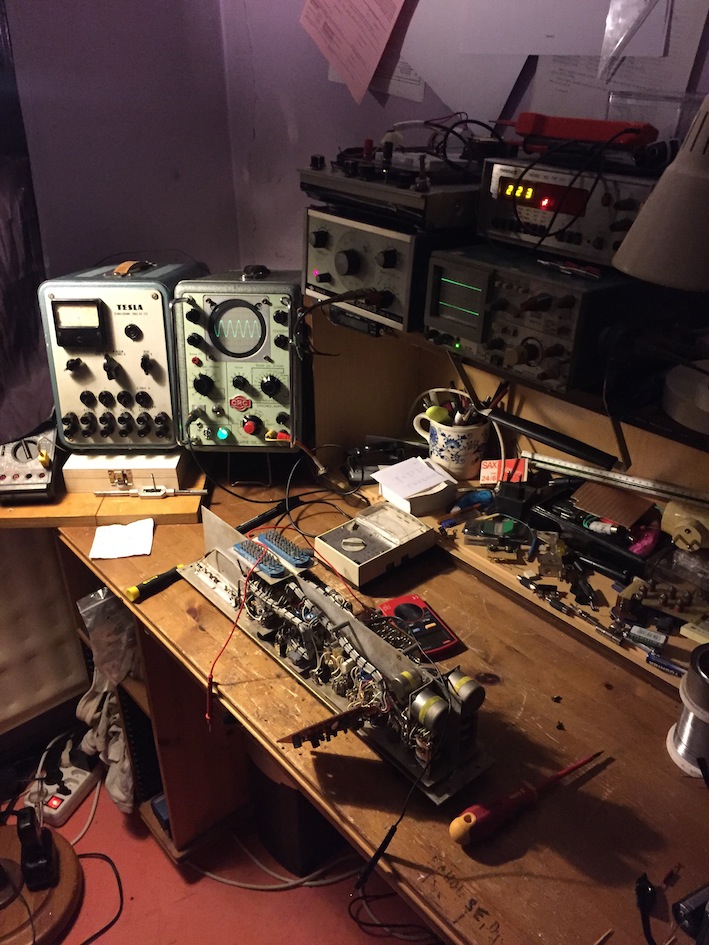

Ale k veci. Mix má 8 kanálov, sekciu groups, sekciu monitoring. Kolega mi dal zadanie, že treba skontrolovať, prípadne oživiť channel stripy a nastaviť, čo sa dá. Ako budeme pokračovať ďalej ešte nevieme, ale stav je nasledovný:
Pult je buď prototyp, alebo výrobok nejakého nadšenca.

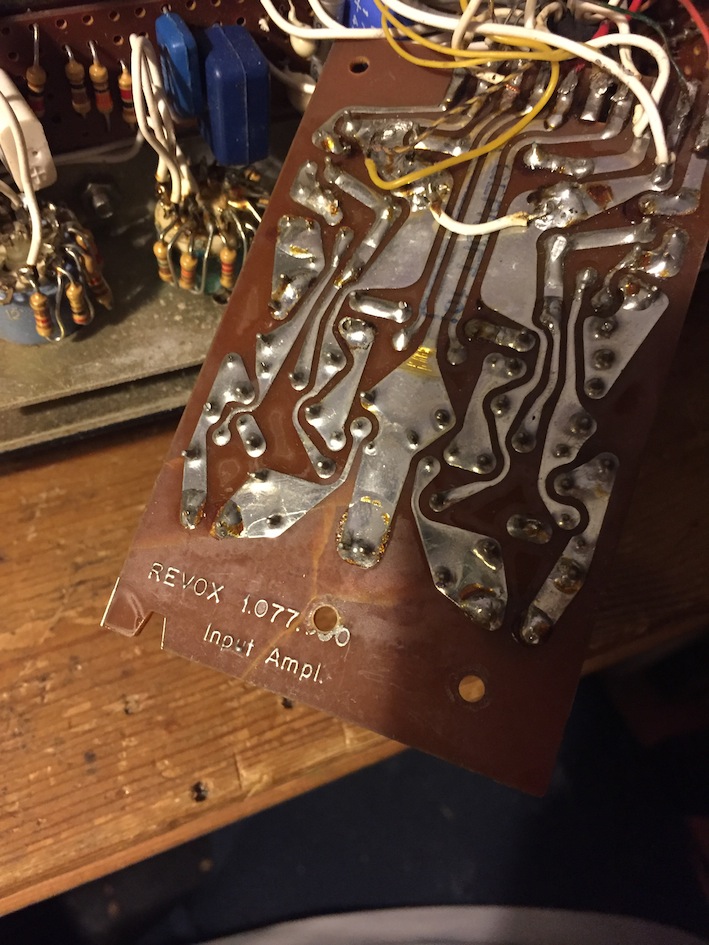

Vstupný preamp je Revox 1.077.700 Input Amplifier. Tento modul sa používal dosť často v tape deckoch, pultoch a podobne.
Vstupné trafo je bez označenia, ale vzhľadom k topológii zapojenia stripu by to mohlo byť Siemens.
Korekcie systém Siemens: bass, treble, parametrický presence s využitím indukcie. Presence sa nedá ubrať do -dB, ale len pridať do +dB.
Level sekcia je aktívna.
Channel strip je v triede "A" - bez operákov, len tranzistory.
Napájanie +24V.

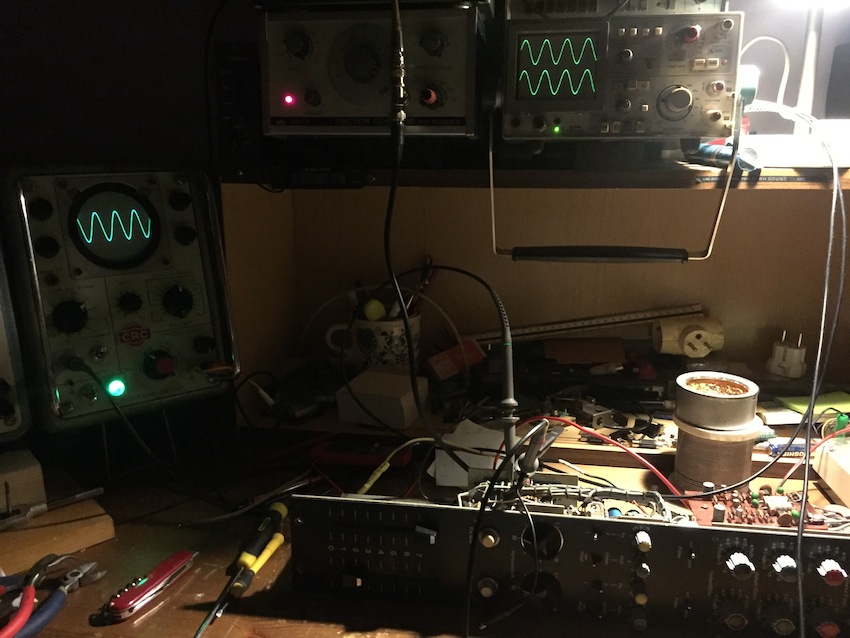

Zaujímavé je, že po toľkých rokoch nie je potrebné meniť elektrolyty - stripy idú vyrovnane 20Hz-45kHz.
Jediným problémom sú otočné prepínače použité v korekciách. Musel som ich dosť intenzívne čistiť kým sa chytili. Takže uvidíme. Je fajn, že tam autor použil pomerne dosť rozšírené prepínače a že nie je problém ich nahradiť novými.

Jedna vec ma však zaujala hneď na prvý pohľad:-) Tesla vyrábala v sedemdesiatych a osemdesiatych rokoch pult EJE 363 a mixpult kolegu C9000 je veľmi, veľmi podobná topológia. Trafká vajíčka, korekcie, presence s indukciou, koncepcia vstupného deliča...
Kto vie, kto sa od koho inšpiroval... či autor pultu Teslou, alebo Siemens autorom pultu, alebo Siemens Teslou a nakoniec autor pultu... škoda, že sa to už asi nedozvieme:-)
Přílohy
2017-01-20 15.08.32.jpg
2017-01-20 15.08.32.jpg (195.45 KiB) Zobrazeno 1018 x
2017-01-20 15.08.29.jpg
2017-01-20 15.08.29.jpg (212.37 KiB) Zobrazeno 1018 x
2017-01-20 15.08.23.jpg
2017-01-20 15.08.23.jpg (219.63 KiB) Zobrazeno 1018 x
Naposledy upravil(a) Sanchez dne 22 led 2017 14:49, celkem upraveno 3 x.

Sanchez
Příspěvky: 216
Registrován: 09 led 2011 08:18

Re: Mixpult - rekonštrukcia pre kolegu C9000

Příspěvek od Sanchez » 21 led 2017 22:10

Ďalšie foto
Přílohy
2017-01-20 22.21.31.jpg
2017-01-20 22.21.31.jpg (207.08 KiB) Zobrazeno 1018 x
2017-01-20 18.32.58.jpg
2017-01-20 18.32.58.jpg (187.91 KiB) Zobrazeno 1018 x
2017-01-20 15.08.41.jpg
2017-01-20 15.08.41.jpg (149.62 KiB) Zobrazeno 1018 x

Sanchez
Příspěvky: 216
Registrován: 09 led 2011 08:18

Re: Mixpult - rekonštrukcia pre kolegu C9000

Příspěvek od Sanchez » 21 led 2017 22:12

A zase foto
Přílohy
2017-01-20 23.00.38.jpg
2017-01-20 23.00.38.jpg (191.06 KiB) Zobrazeno 1018 x
2017-01-20 23.00.35.jpg
2017-01-20 23.00.35.jpg (199.72 KiB) Zobrazeno 1018 x
2017-01-20 22.25.40.jpg
2017-01-20 22.25.40.jpg (222.91 KiB) Zobrazeno 1018 x

Sanchez
Příspěvky: 216
Registrován: 09 led 2011 08:18

Re: Mixpult - rekonštrukcia pre kolegu C9000

Příspěvek od Sanchez » 21 led 2017 22:13

Hm... foto
Přílohy
2017-01-21 00.16.05.jpg
2017-01-21 00.16.05.jpg (142.2 KiB) Zobrazeno 1018 x

Sanchez
Příspěvky: 216
Registrován: 09 led 2011 08:18

Re: Mixpult - rekonštrukcia pre kolegu C9000

Příspěvek od Sanchez » 21 led 2017 22:13

A ešte jedna...
Přílohy

rastis
Příspěvky: 2874
Registrován: 27 úno 2005 21:23

Re: Mixpult - rekonštrukcia pre kolegu C9000

Příspěvek od rastis » 21 led 2017 22:49

pecka, tesim sa na pokracovanie :)

Uživatelský avatar
tony9
Příspěvky: 1365
Registrován: 04 zář 2003 23:51

Re: Mixpult - rekonštrukcia pre kolegu C9000

Příspěvek od tony9 » 21 led 2017 23:13

:-)

Sanchez
Příspěvky: 216
Registrován: 09 led 2011 08:18

Re: Mixpult - rekonštrukcia pre kolegu C9000

Příspěvek od Sanchez » 22 led 2017 10:37

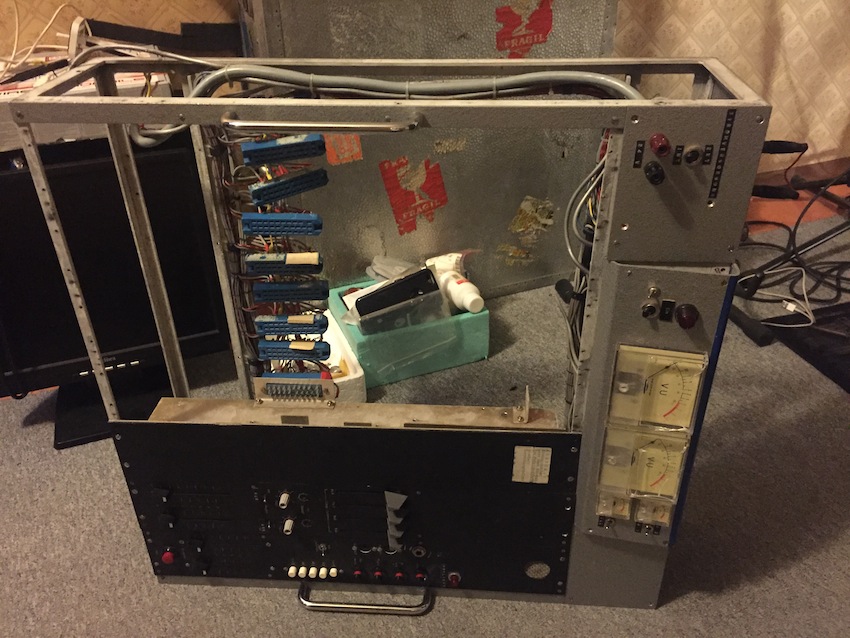

Z prístrojom sme sa povrchne zoznámili. Je čas otvoriť telo a pozrieť črevá.
Ako som už písal, pult je buď prototyp, alebo bastl nejakého konštruktéra. Pult bol vraj používaný v televízii v prenosovom voze.
Konštruktér preto použil koncepciu pevnú, dobre prepracovanú tak, aby vydržala prevoz, nárazy a zaobchádzanie ála Slovenská pošta.
Odrazilo sa to na váhe, čo cítim v chrbáte aj dnes pri písaní týchto riadkov.

Z pohľadu elektroniky je pult vyrobený fortieľne s využitím zväzeniek, s kvalitným letovaním a bez náznaku projektovej improvizácie.

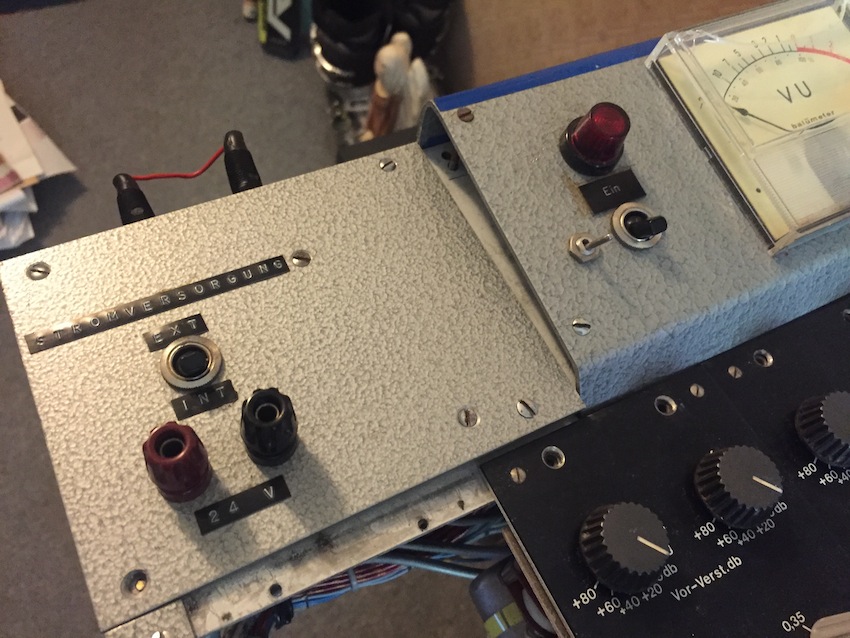

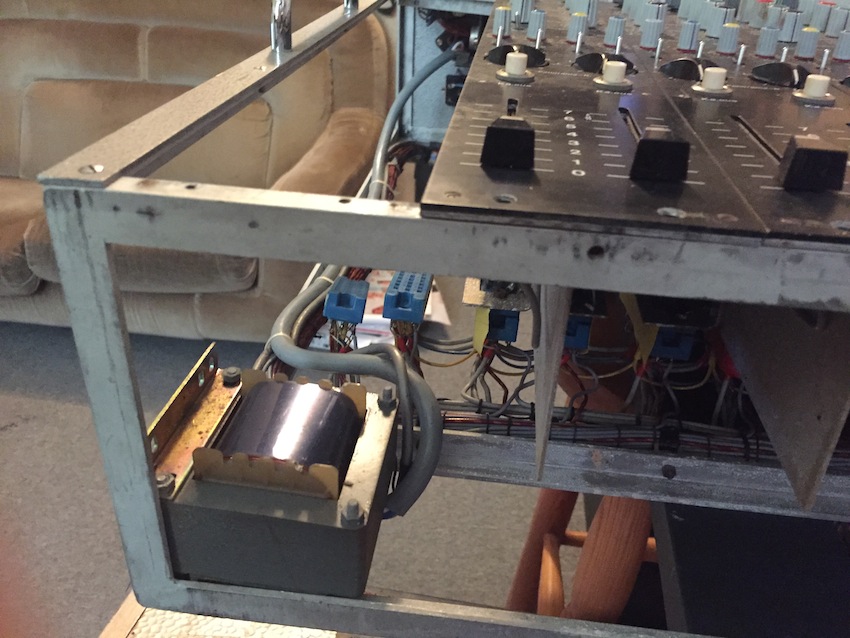

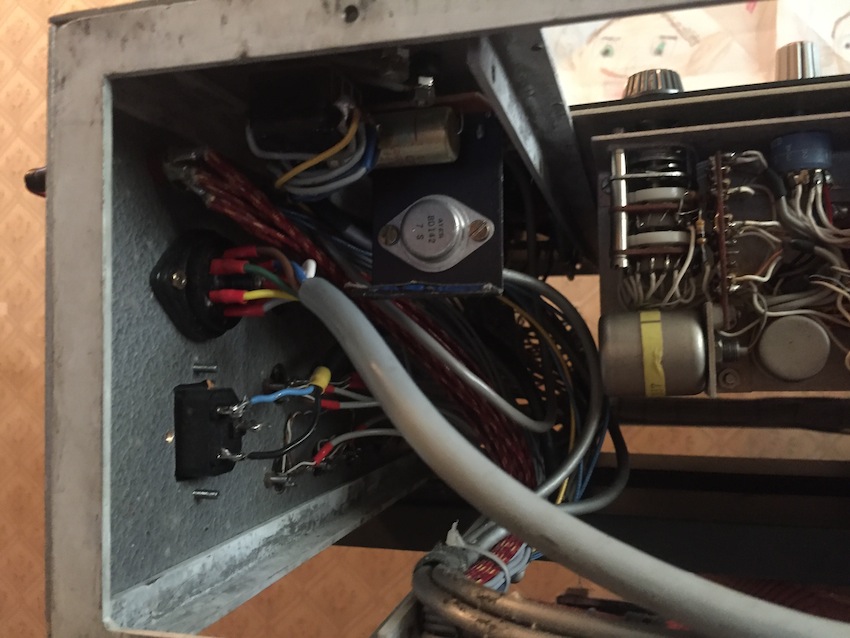

Zdroj 24V je stabilizovaný, regulovateľný. Ja by som ho asi riešil inak, lebo trafo sa nachádza asi pol metra od stabilizátora, čo znamená pol metra káblov s vedením striedavého napätia. Nemal som pult zapnutý ako celok, tak neviem posúdiť, či tieto káble nejak zvyšujú vnútorný brum channel stripov, alebo nie. Aj keď možno to konštruktér takto urobiť musel, lebo usadiť trafo k vstupným konektorom, kde je usmernenie a stabilizácia napájania teraz, by možno robilo inú paseku.

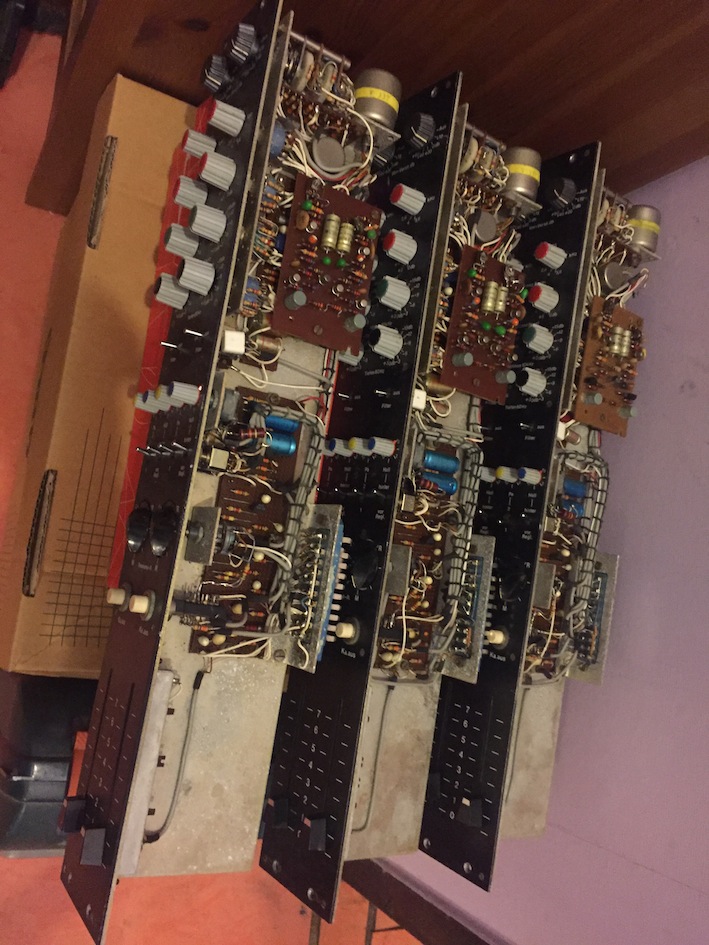

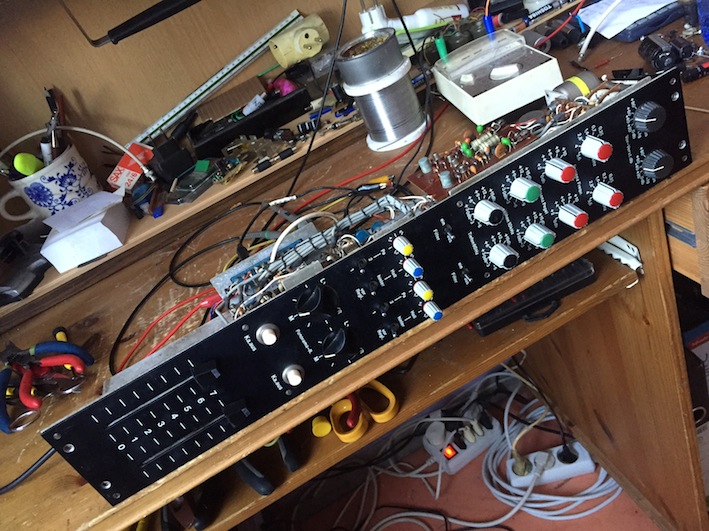

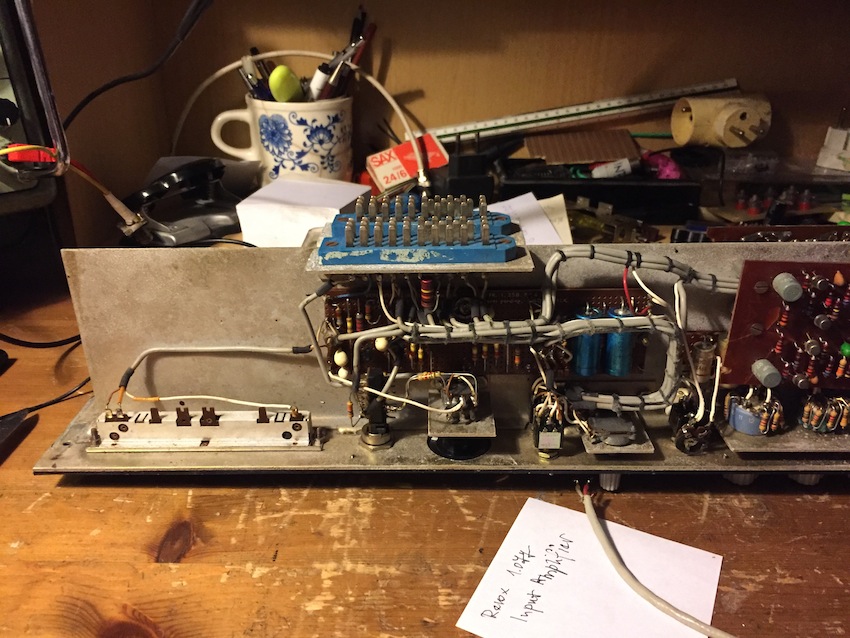

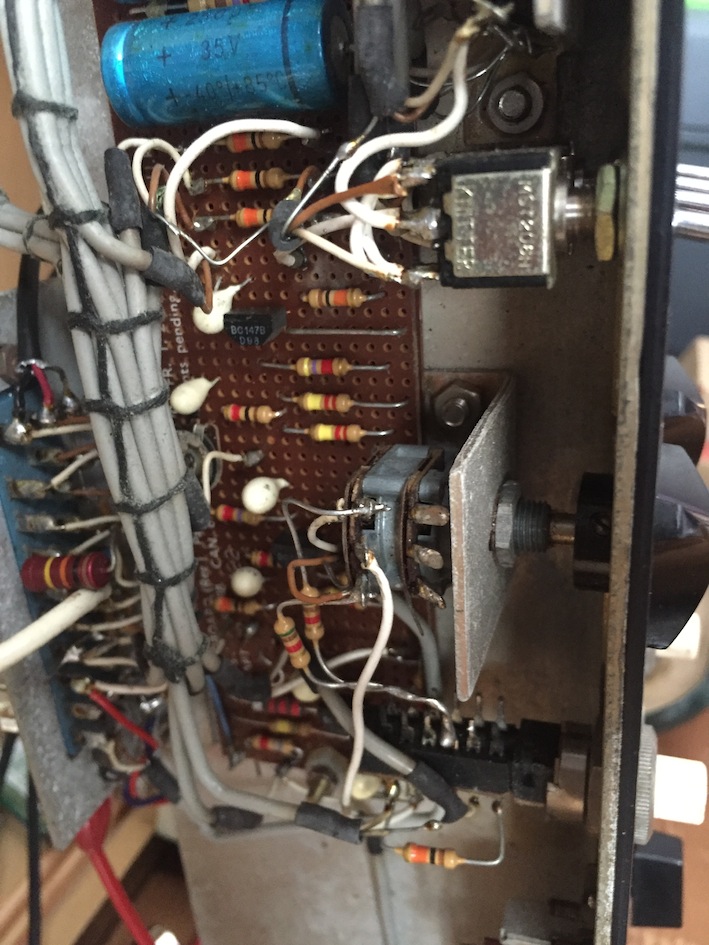

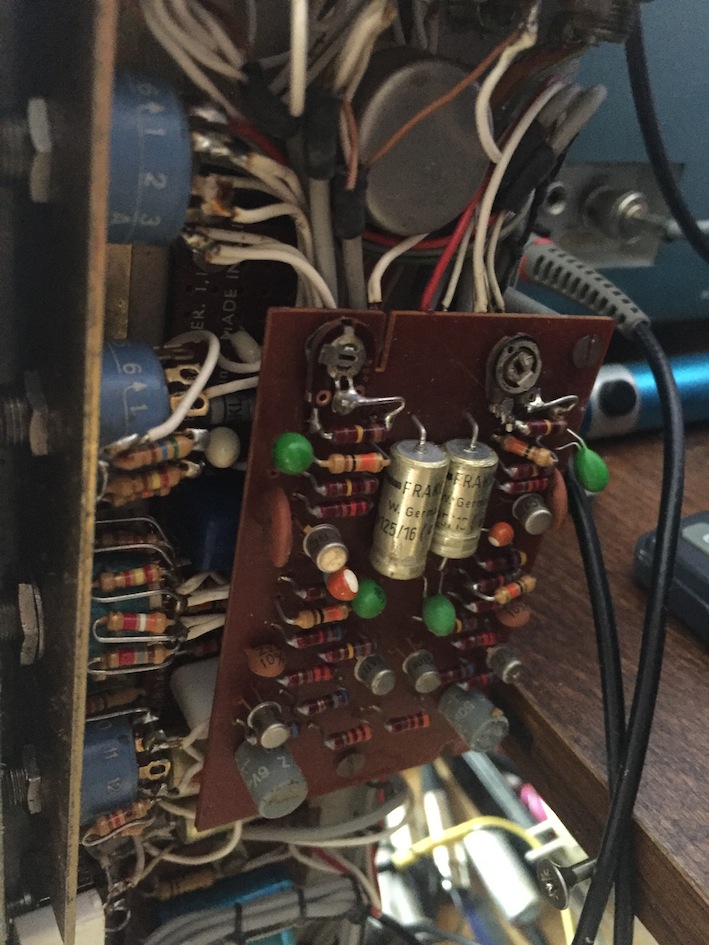

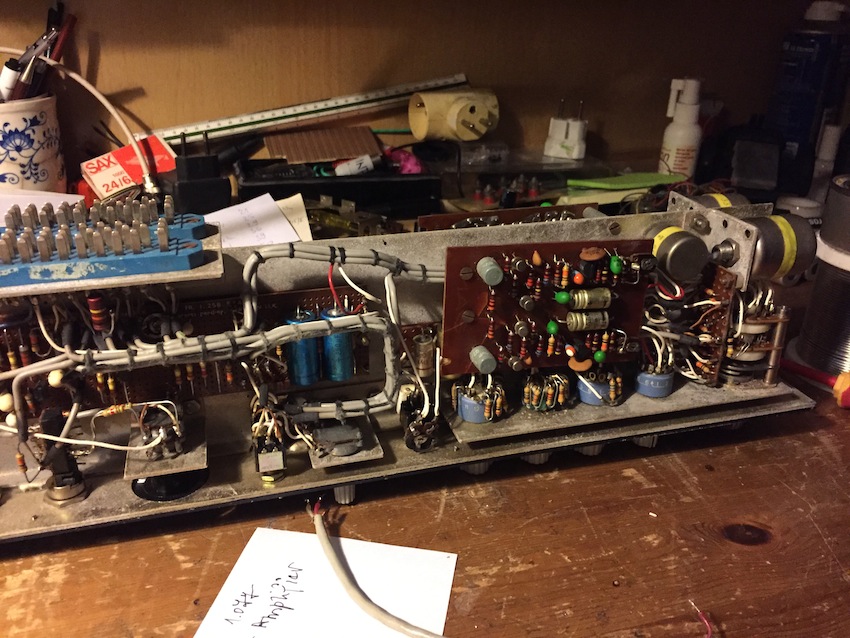

Dosky plošných spojov v channel stripoch sú pekne poletované - rozloženie súčiastok v pohode. Doska vstupu je Revox originál, umiestnená pri vstupnom deliči, spolu so vstupným trafom a cievkou pre presence. Pod ňou je doska korekcií, ktorá je zletovaná na univerzálnej platforme. Nakoniec doska fadera - aktívne prevedenie elektroniky na univerzálnom tišťáku.

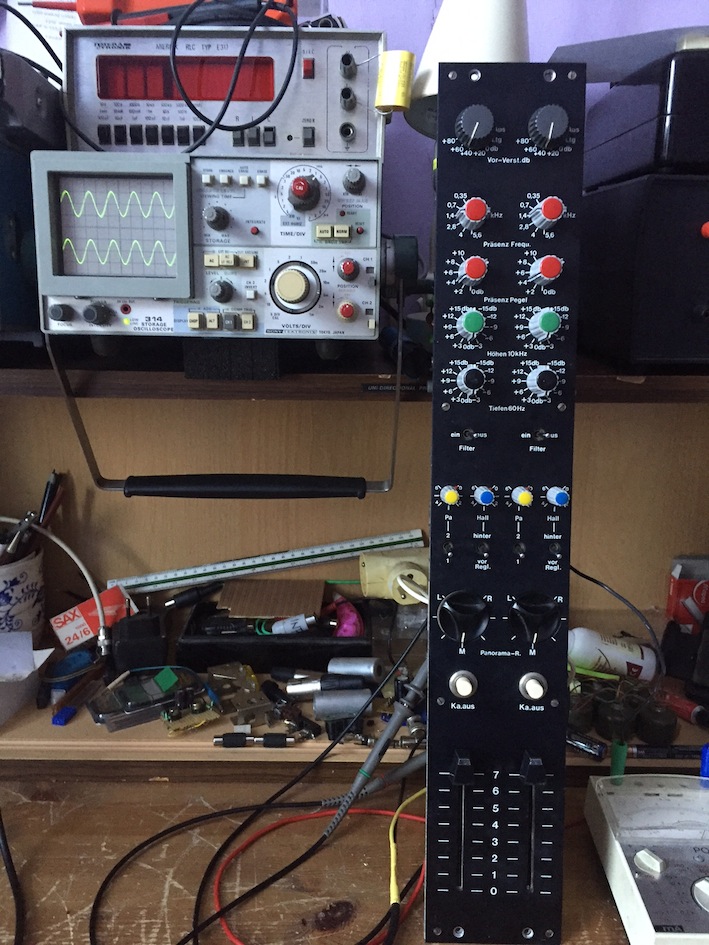

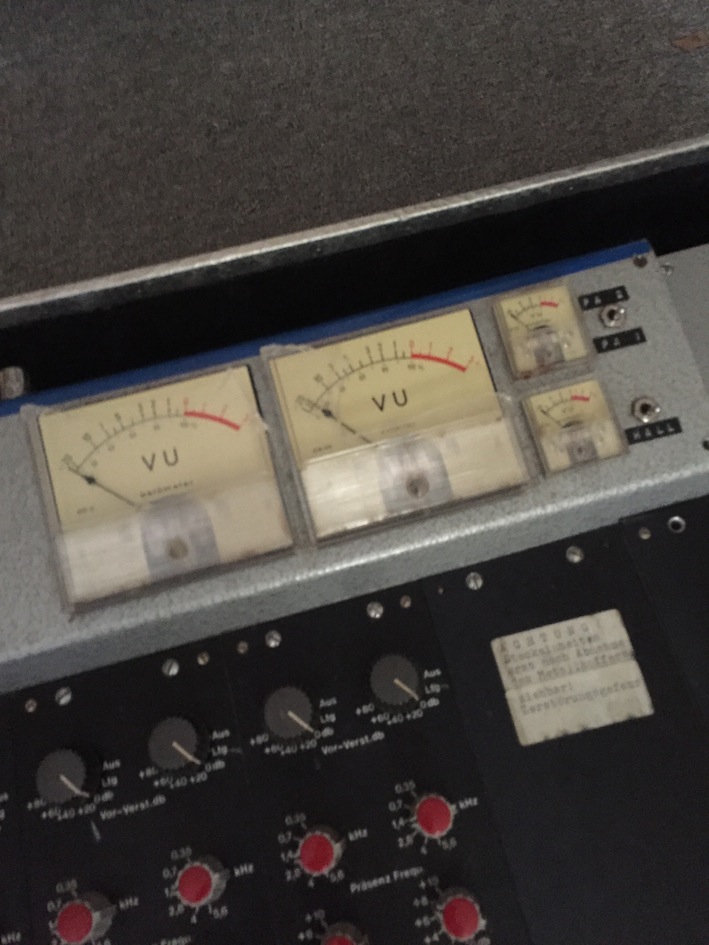

Čo ma zaujalo je predný panel. Ten sa jediný tvári ako továrenský. Pekné popisky, na nič sa nezabudlo, žiadne zakryté zbytočné diery. Predný panel celkovo vyvoláva dojem profesionálneho prístupu konštruktéra.

Pokračovanie nabudúce:-)
Přílohy

Sanchez
Příspěvky: 216
Registrován: 09 led 2011 08:18

Re: Mixpult - rekonštrukcia pre kolegu C9000

Příspěvek od Sanchez » 22 led 2017 10:39

Foto:-)
Přílohy

matucha
Příspěvky: 5037
Registrován: 24 kvě 2002 19:30

Re: Mixpult - rekonštrukcia pre kolegu C9000

Příspěvek od matucha » 22 led 2017 12:15

No co se funkcnosti tyce, tak EQ vypada ze vychazi ze systemu, kterej pouzivaj W295, W395 atd. To neni zly znameni.

Nevim jak kvalitni jsou ty "vajickovy" trafa, matne si pamatuju, ze to nejsou sragory. Kazdej kanal ma vstupni i vystupni nebo este i nejaky interstage?

Sanchez
Příspěvky: 216
Registrován: 09 led 2011 08:18

Re: Mixpult - rekonštrukcia pre kolegu C9000

Příspěvek od Sanchez » 22 led 2017 12:40

Každý kanál má svoje vstupné trafo a cievku pre presence. Ďalšie trafá sú až v group sekcii mixpultu. Ale tam som sa ešte nedostal:-)

Uživatelský avatar
Fractal
Příspěvky: 2678
Registrován: 10 dub 2004 14:54

Re: Mixpult - rekonštrukcia pre kolegu C9000

Příspěvek od Fractal » 23 led 2017 17:06

dobrý obrněný transportér, je moc sexy

jsem nepostřehl, je znám přibližný rok výroby?

Sanchez
Příspěvky: 216
Registrován: 09 led 2011 08:18

Re: Mixpult - rekonštrukcia pre kolegu C9000

Příspěvek od Sanchez » 23 led 2017 21:24

Siemens W295b sa podľa internetu vyrábala okolo roku 1970.
Myslím, že tento mixpult bude vyrobený niekedy potom, keď použil koncepciu eq Siemens W295b.
Tesla EJU 363 - ktorá je tiež kópiou tejto koncepcie sa vyrábala medzi rokmi 1970-1980.
Ale na istotu to asi už nikto nezistí:-)

Sanchez
Příspěvky: 216
Registrován: 09 led 2011 08:18

Re: Mixpult - rekonštrukcia pre kolegu C9000

Příspěvek od Sanchez » 27 led 2017 00:01

Takže pokračujeme:-)

Pán kolega, majiteľ mixpultu, sa nakoniec rozhodol, že vyberieme channel stripy, nakáblujem mu ich mimo pult a on si ich doma uloží do novej pohodlnej krabice so zdrojom a konektormi.

Rozhodnutie padlo po zrelej úvahe. Dôvody:
1. prerábať pult (jeho vnútornú kabeláž) na systém Line IN / Line OUT 8 kanál by bolo prácne a pôvodný stav pultu by sa znehodnotil

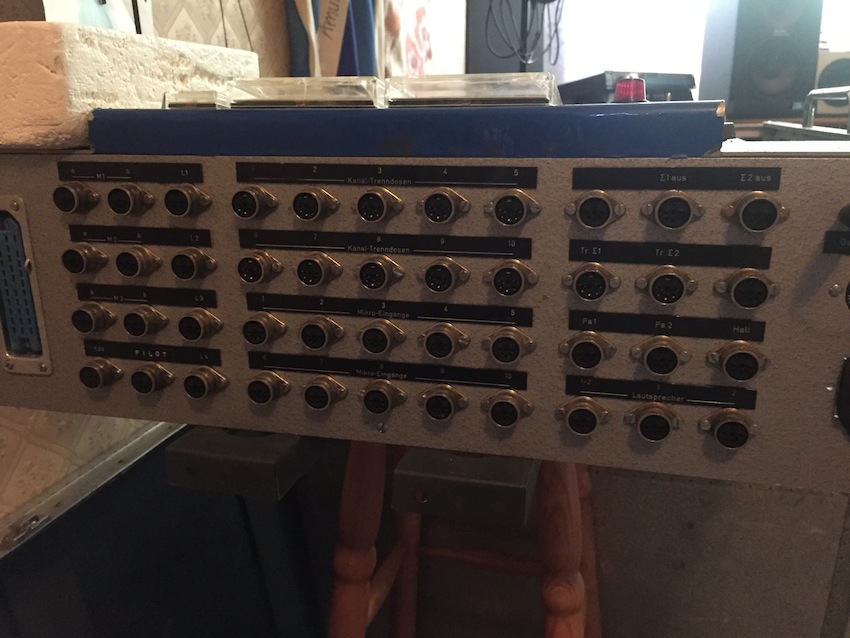

2. v pulte nie je dosť konektorov, aby bolo kam zapojiť 8x Line OUT - niečo by som musel zrušiť a to je fakt zlé:-)

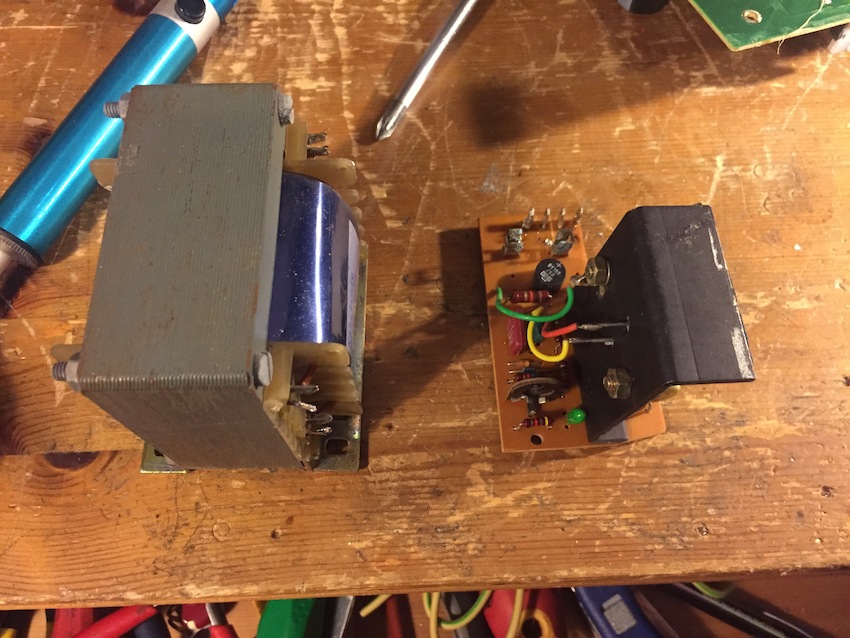

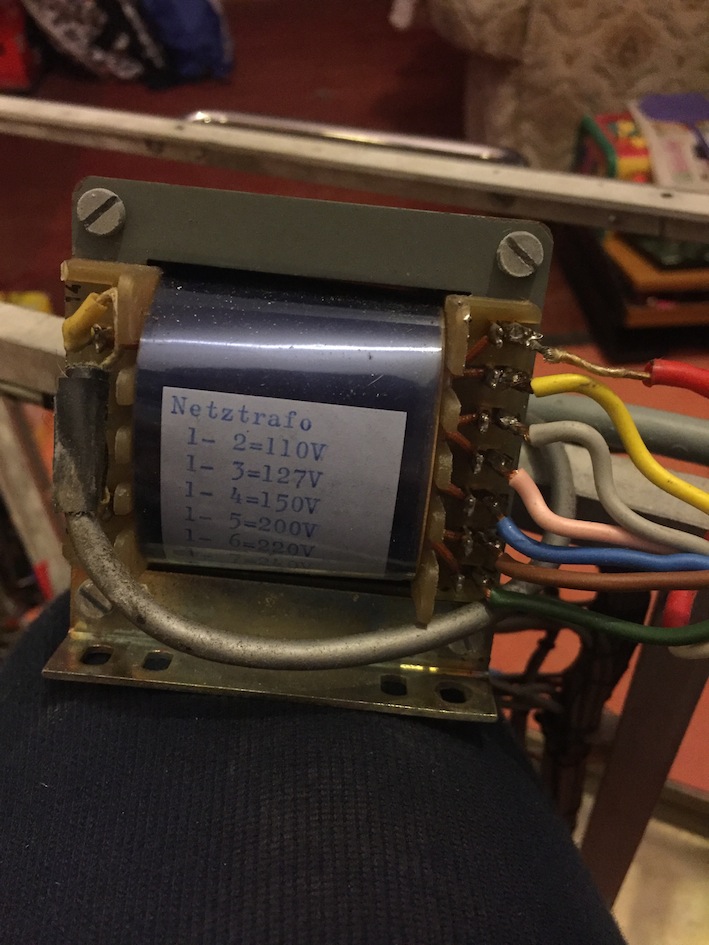

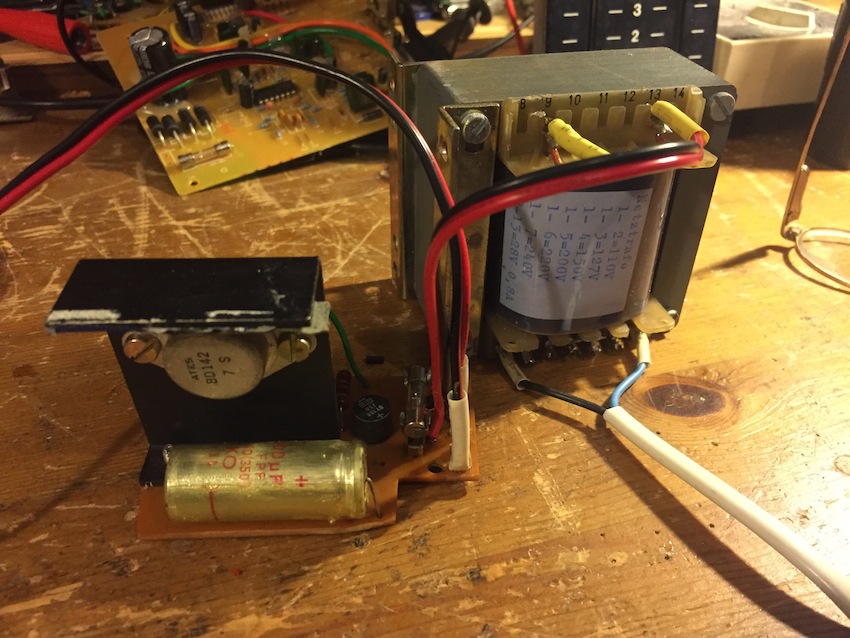

Zdroj som citlivo vybral z pultu, nech sa nemusí vyrábať nový, urobil som si s ním selfie, aby bolo v archíve, keby sa pán kolega v budúcnosti rozhodol dať pult do pôvodného stavu, pofotiť ho na ebay a tak jednorázovo zbohatnúť.
Channel stripy som vybral tiež, ponechal na nich konektory, aby sa dali dať, pred tým ebayom, naspäť.

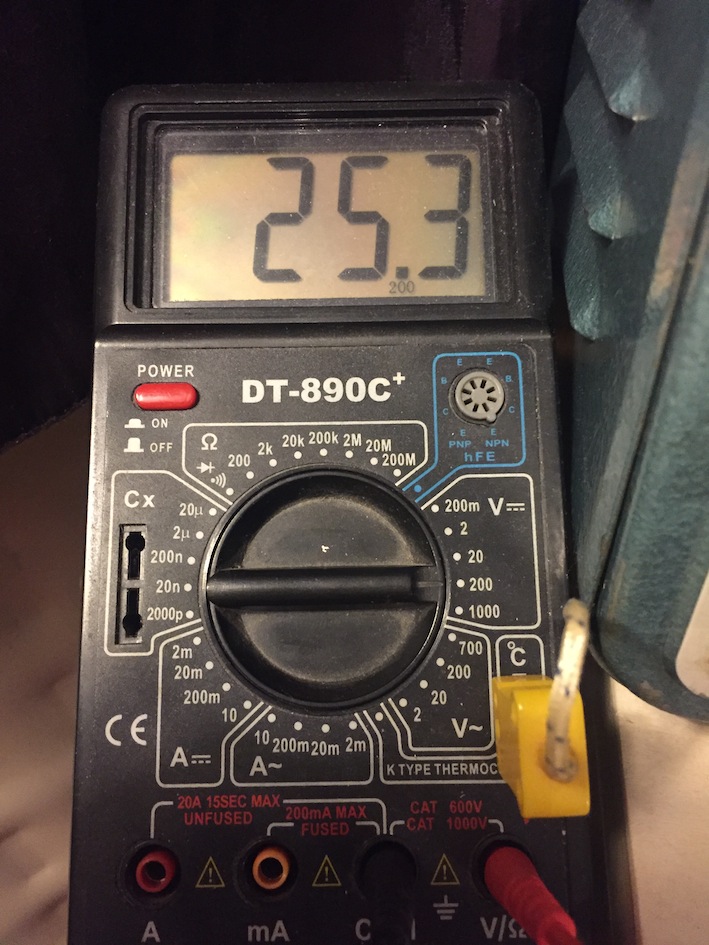

Zdroj bolo treba trocha zreparovať. Možno po takom dlhom čase aj zabudol, čo má vlastne robiť. Po dôraznom zvýšení môjho hlasu a pripomenutí povinností, ktoré ma vykonávať sa prebral a ukázal pekných 25,3V jednosmerných.

Urobil som jednu vychytávku - je vidieť na fotke. Ako budúcu zapojovaciu napájaciu lištu som použil starý, vintáge konektor URS (znalci vědí...). Keď pánovi kolegovi pricestujú channel stripy domov (začal som cvičiť, aby mi zase neseklo medzi lopatkami), bude mať pripravené z každého stripu dvojlinku ako napájanie a tú si pekne naletuje na tento URS vintáge konektor a nemusí motať kábliky dohromady. Luxus:-)
Přílohy

Sanchez
Příspěvky: 216
Registrován: 09 led 2011 08:18

Re: Mixpult - rekonštrukcia pre kolegu C9000

Příspěvek od Sanchez » 27 led 2017 00:02

Foto
Přílohy
