Ahoj,

dlouho jsem tu nebyl, tak si dovolím tento thread trochu oživit.

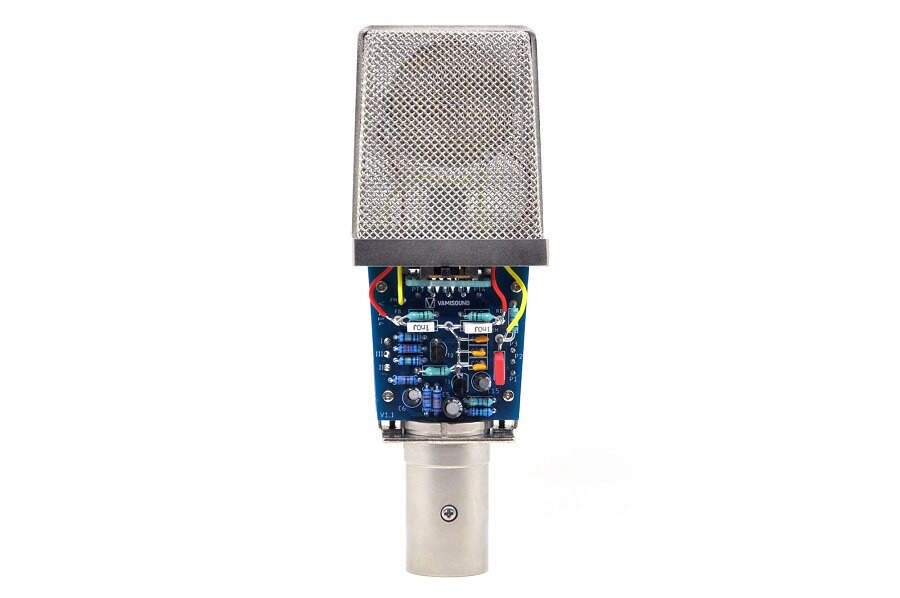

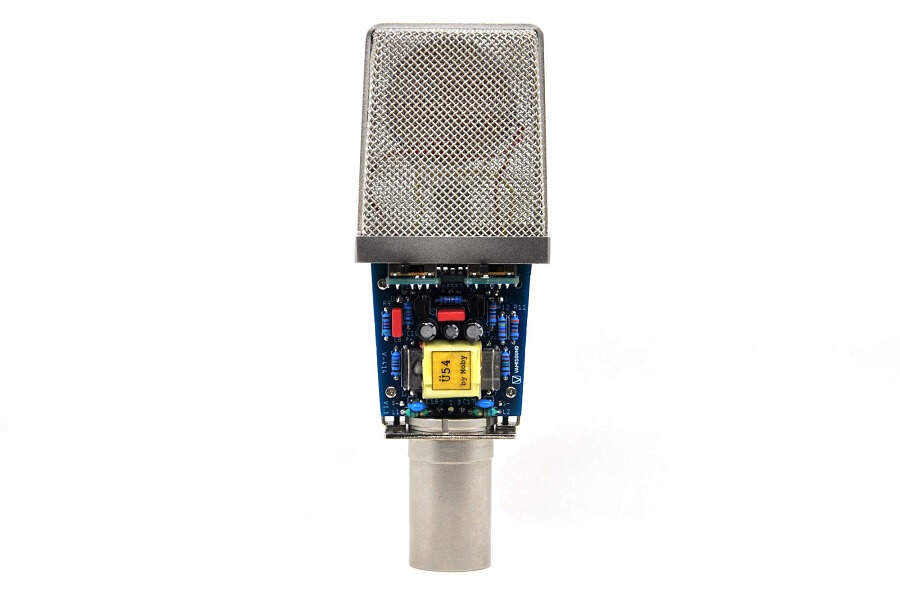

Poslední výtvor. Klon mikrofonu AKG C414EB-P48. Použita byla C12 kapsle od Tima Campbella, Ü54 trafo od Srdjana Čoliče (Mobyho) a čínská kopie těla 414. Upravil jsem pořadí přepínání charakteristik, aby to korespondovalo značkám na tělu. Jinak jde o 1:1 klon obvodu.
AKG C414EB-P48 je obvod bez DC-DC měniče na generování polarizačního napětí (60V, -60V a -20V), který měl jeho předchůdce AKG C414EB. Polarizační napětí potřebné pro kardiodu je zde kolem 42V, a je "bráno" z napětí, vyvedeného ze středu vývodu sekundáru trafa. Trafko Ü54 má převodní poměr 6:1, narozdíl od AKG C414EB kde ten poměr jeho trafa Ü35 je asi 1:1.4...

Narozdíl od originální předlohy, kde byla HiZ sekce řešena klasickými cestičkami na desce, u klonu je cela HiZ sekce kolem napojení kapsle do obvodu udělaná point to point na teflonové píny, aby se předešlo potencionálním problémům se šumem.

Tady ty staré AKGčka (C12, C414, C12A) mě konstrukčně celkem nadchly. Krásné mikráky.
Bohužel to nemůžu říct o moderních C12VR, které jsme v poslední době opravovali dvě a ten mikrák mě teda moc neba.

M.

Pekny, pekny.

Sice teda ruzny zmeny proti originalu, hlavne to jiny trafo, z toho dela "ne-uplne-korektni" klon, ale treba to neni moc rozdil zvukove.

Dobry ze cinani delaj takhle hezky tela tedka. I kdyz to je samozrejme trochu problem na 2nd hand trhu u nekterejch mikraku.

No možná jsem to blbe napsal. To trafko u54 od Mobyho, ktere jsem pouzil, je taky 1:1 klon, stejne vinuti, stejny pomer....stejny odpor a indukcnost na primaru i sekundaru jako predloha. Pro ten klon nejlepsi mozny kandidat.

V predchozim clanku jsem porovnaval dva uplne jine mikraky. Prvni je C414EB-P48 a druhý jeho predchudce C414EB (bez dovetku P48).... Dva mikraky se zcela rozdilnym obvodem (podobne jako U87i vs. U87ai).

Co dela asi nejvetsi rozdil je kapsle c12. I originaly mely hodne velke rozptyly a byly ladeny ruznymi zpusoby. Treba Tim Campbell ti dokaze c12 naladit nekolika moznymi zpusoby - od super bright po vice rovne vyzneni.... Konstrukce teto kapsle s nekolika resonatory neni vubec jednoducha a je narocna na finalni ladeni.

Ted treba pred par tydny přišli Činani s klonem originalu kapsle c12.... Nemohoucnost/neznalost pri finalnim ladeni se tady projevila tim, ze ta kapsle ma daleko k tomu, abychom mohli rict ze zni jako c12.... Co jsem tak videl mereni prubehu, tak jsou fakt mimo...
