YAMAHA CS series

Příspěvek od **EXCOM** » 27 led 2009 15:52

neviete mi povedat ako funguju tie vstupy? su to spinace alebo prepinace?
ak by to bol spinac tak by mi stacilo zaizolovat v tom jacku spoj nejakou gumou alebo papierom...

bodyia · Příspěvek od **bodyia** » 28 led 2009 15:10

je to normální vypínač, když strčíš dovnitř jack, tak se vypne CV nebo Gate in. tn, že kdybys vypínací kontakt v jacku obalil do bužírky, tak to vypínat nebude.

Příspěvek od **EXCOM** » 28 led 2009 15:38

bodyia : dik moc, takto to spravim..

Příspěvek od **EXCOM** » 30 zář 2009 12:34

bodyia, tudy, a.tom.x : pani, co je toto za modifikaciu? nasiel som obrazky ale nie popisky...
aky to moze plnit ucel? je to na CS-30

Obrázek

Příspěvek od **Pytkin** » 30 zář 2009 14:22

no paralelne to prida odpor k nastavenej hodnote .. cize bude ina .. chcelo by to vediet , aku hodnotu ma ten potenciometer .. z toho by bolo jasne , co to spravi ..

bodyia · Příspěvek od **bodyia** » 30 zář 2009 15:09

velmi pravděpodobně to přepne jemnější ladění rychlosti LFO na jeho nejvyšší rychlosti. Potenciometr tak bude mít místo např 0,2 - 20Hz jen 18-20Hz. Ale nějak v tom nevidím smysluplnost, snad možná po instalaci BPM metru, aby se DJ mohl snáz trefit do muziky se sweepem...

edit: jinak potenciometr je 10k/B a jako oscilátor jede 555ka.

Příspěvek od **a.tom.x** » 01 říj 2009 14:58

No v zásadě CS má hodně rychlé LFO na 30 jde dostat pomocí obálky i do slyšitelného spektra, tak jsou tu dvě varianty buď ho ještě zrychlit/zpomalit nebo nastavit jemnější nastavení pro lepší ladění a využití LFO jako dalšího VCO.

Příspěvek od **EXCOM** » 06 říj 2009 15:59

taka jedna DIY otazka...
CS-30L ma spravenu peknu navigaciu pomocou diod kam co smeruje do obalok.. CS-30 to nema a celkom ma to stve. ako da sa na to zvyknut, ale ked som to videl na a.tom.xovej CS-30L tak to super zprehladnovalo pracu...

preto by ma zaujimalo ci by sa dal spravit zasah a spravit nieco podobne aj na CS-30. predpokladam ze je to o prepinacoch a zopnuti diod v ceste.. ak by sa takyto zasah spravil, ovplivnilo by to dajako zvuk? predpokladam, ze rozdiel medzi CS-30 a CS-30L co sa struktury tyka nie je veliky, ak by sa pozreli schemy ako to ma CS-30L pozapajane a podla toho by sa to zapojilo na CS-30... islo by taketo nieco spravit? ake problemy by mohli vzniknut?

Příspěvek od **a.tom.x** » 06 říj 2009 16:12

Vrtat do toho připadá mi jako zločin

Příspěvek od **EXCOM** » 06 říj 2009 16:15

a.tom.x píše:Vrtat do toho připadá mi jako zločin

isteze

ale v tomto pripade by som bol rad zlocinec.. ja by som nevrtal do case, by som si spravil panel s diodami a nakreslenymi cestami co kam smeruje a dal ho nad CS-30..

Příspěvek od **a.tom.x** » 06 říj 2009 17:29

Tak to asi ano

Příspěvek od **a.tom.x** » 08 říj 2009 11:14

Lahůdka pro opravdové sběratele: http://cgi.ebay.de/ws/eBayISAPI.dll?Vie ... 497wt_1502

tohle nemá ani Peter Forrest ve své knize

Příspěvek od **Tudy** » 08 říj 2009 12:04

Hmm, ty popisky vypadají úchvatně!!!

Příspěvek od **EXCOM** » 08 říj 2009 13:33

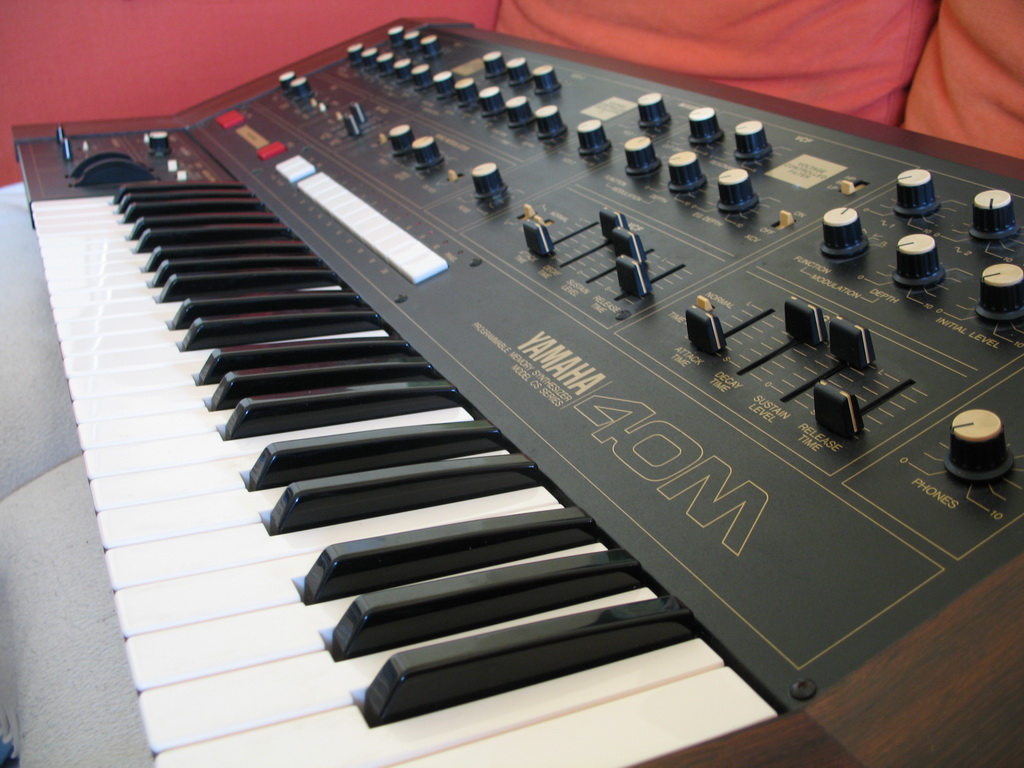

no pani, mne prave teraz dorazila CS-40m

je v super stave, vyzera ako z obchodu.. tu prikladam fotku, musim ju este vypucovat od prachu po tych rokoch

Příspěvek od **Pytkin** » 08 říj 2009 13:41

vyzera fakt jak nova
